Productdetails:
|
| Producten: | 2.2 inch TFT-display | Resolutie: | 200x480 punten |
|---|---|---|---|
| aanraakscherm: | Zonder | Zichtrichting: | IPS Alle kijkhoeken |
| Interface: | MIPI | Pinnummer: | 20 SPELDEN |
| Verbinding: | ZIF | Oppervlaktehelderheid: | 570 cd/m2 |
| Bestuurder IC: | ST7797 | Werktemperatuur: | -20°C tot +70°C |
| LED-levensduur: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | 200x480 IPS TFT LCD-displaymodule,Slim IPS TFT LCD-displaymodule,2.2-inch TFT LCD-scherm |
||
Mechanische tekening
![]()
Interface pin definitie
|
Pin nr. |
Symbool |
Invoer/uitvoer |
Beschrijving |
| 1 | GND | P | Ground |
| 2 | TP_VDD | P | CTP Analoog stroomvoorziening |
| 3 | TP_SCL | Ik... | I2C-seriële klok |
| 4 | TP_SDA | Ik... | I2C-seriegegevens |
| 5 | TP_RST | Ik... | CTP RESET TERMINAL ACTVE L |
| 6 | TP_INT | O | Externe onderbreking INT aan de gastheer, Het is actief laag wanneer de vinger raakt op het scherm |
| 7 | NC | - | - |
| 8 | GND | P | Ground |
| 9 | MIPI-D1N | Ik... | Differentiële gegevenssignalen van de MIPI-interface |
| 10 | MIPI-D1P | Ik... | Differentiële gegevenssignalen van de MIPI-interface |
| 11 | GND | P | Ground |
| 12 | MIPI-CN | Ik... | Differentiële kloksignalen van de MIPI-interface |
| 13 | MIPI-CP | Ik... | Differentiële kloksignalen van de MIPI-interface |
| 14 | GND | P | Ground |
| 15 | VCI | P | Stroomvoorziening van de interne analog |
| 16 | IOVCC | P | Stroomvoorziening voor de interne I/O. |
| 17 | Reset | Ik... | Re-set-signaal pin |
| 18 | GND | P | Ground |
| 19 | LEDK | P | Stroomvoorziening Kathode-invoer voor achtergrondverlichting |
| 20 | LEDA | P | Stroomvoorziening Anode-invoer voor achterlicht |
Absolute maximale ratings
| Parameter |
Symbool |
Min. |
Maximaal |
Eenheid |
| Werktemperatuur | Hoogte | - 20 | 70 | °C |
| Bergingstemperatuur | Tst | -30 | 80 | °C |
| Vochtigheid | RH | / | 90% ((Max60.C) | RH |
| Vermogenspanning | VCI | -Nee.3 | 4.6 | V |
DC-kenmerken
| Parameter |
Symbool |
Min. |
Type |
Maximaal |
Eenheid |
| Voerspanning voor logica | VCI | 2.65 | 2.8 | 3.3 | V |
| I/O-stroomtoevoer | IOVCC | 1.65 | 1.8 | 3.3 | V |
| Invoerstroom | - Ik weet het. |
- |
TBD | TBD | mA |
| Inlaatspanning H niveau | HIV | 0.7*IOVCC |
- |
IOVCC | V |
| Inlaatspanning L niveau | VIL | 0 |
- |
0.3*IOVCC | V |
| UitgangsspanningH-niveau | VOH | 0.8*IOVCC |
- |
IOVCC | V |
| Uitgangsspanning | VOL | 0 |
- |
0.2*IOVCC | V |
Achterlichtkenmerken
| Posten |
Symbool |
Min. |
Type |
Maximaal |
Eenheid |
Voorwaarde |
| Voorspanning | Vf | 2.9 | 3.1 | 3.3 | V | Als= 80mA |
| BL Lichtsterkte | Lv | - | - | - | cd/m2 | |
| Eenvormigheid van de achtergrondverlichting | Minstens 80% | |||||
| Aantal LED-LED |
- |
4 | Een stuk. | |||
| Verbindingsmodus | S/P/M | Parallel |
- |
|||
Optische kenmerken
| Posten |
Symbool |
Voorwaarde |
Min. |
Type |
Maximaal |
Eenheid |
|
|
LCM-oppervlakkelucht |
Lv | - Dat is... | 470 | 570 | - Dat is... | cd/m2 | |
| Contrastverhouding | CR | - Dat is... | 900 | 1000 | - Dat is... | - Dat is... | |
| Reactietijd | Tr+Tf | - Dat is... | - Dat is... | 35 | 40 | msec | |
| Kleurenpalet | S(%) | - Dat is... | - Dat is... | - Dat is... | % | ||
|
Zienhoek |
Ver.+Hor |
CR ¥10 |
- Dat is... | 160 | - Dat is... |
de |
|

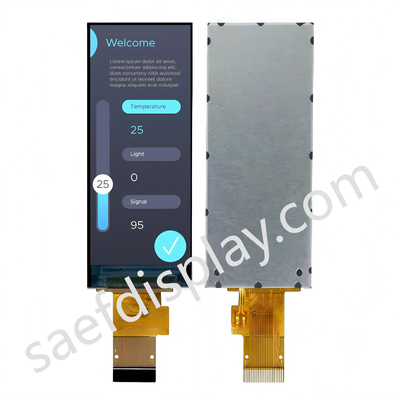

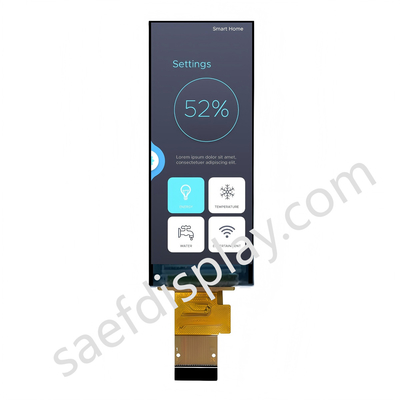

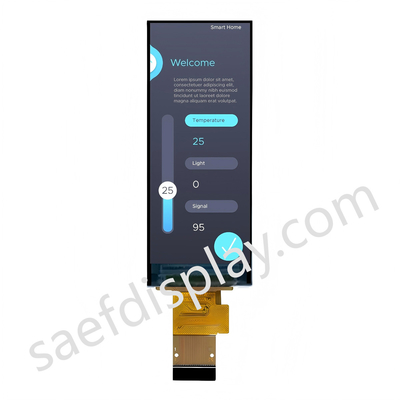

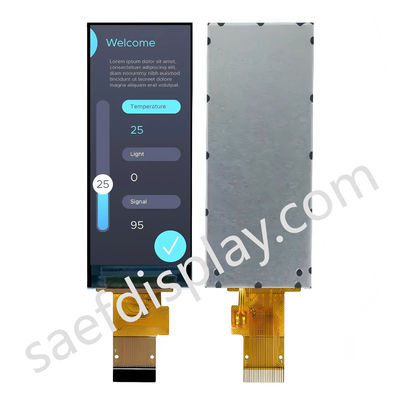

Productbeeld
![]()
![]()
