Productdetails:
|
| Producten: | 4 inch TFT vierkant display | aanraakscherm: | zonder aanraking (optioneel met CTP) |
|---|---|---|---|
| Resolutie: | 480*480 | De Afmeting van het dekkingsglas: | Aanpasbaar |
| Zichtrichting: | alle gezichtshoeken, IPS | Interface: | RGB+SPI (MIPI-interface optioneel) |
| Pinnummer: | 40 pin's | Verbinding: | ZIF |
| Oppervlaktehelderheid: | 420 cd/m2 (nits) typisch | LED-levensduur: | 40,000 uur |
| Markeren: | 4 het Touche screenmodule van duimtft,480X480 TFT-Touch screenmodule,RGB Scherm van 4 Duimtft |
||
** Datasheet Download **
SFTC400B-8951AN Specificatie.pdf
SFTC400B-8951ACT Specificatie.pdf
4 inch touchscreen TFT-module RGB SPI vierkant 480X480 TFT IPS LCD
SF-TC400B-8951A-N is een 4 inch Square IPS TFT-LCD-displaymodule; gemaakt van een resolutie van 480 x 480 pixels. SF-TC400B-8951A-N TFT-lcd-module ondersteunt RGB SPI Serial-interface,Het is voorzien van IPS-paneel dat het voordeel van een bredere kijkhoek van links heeft:80 / rechts:80 / omhoog:80 / omlaag:80 graden (typisch), contrastverhouding 800: 1 (typische waarde), helderheid 4200 nits (typische waarde), schitteringsoppervlak, aspect ratio 1:1.
SF-TC400B-8951A-N LCD-scherm geïntegreerde stuurmachine IC ST7701S op de module, het interfacetoevoerspanningsbereik van 2,5 V tot 3,6 V, typische waarde 2,8 V.WF40E-module kan bij temperaturen van -20 °C tot +70 °C worden gebruiktDe opslagtemperaturen variëren van -30°C tot +80°C.
| Product: | 4 inch TFT-square display | Touchscreen: | Zonder aanraking, (met CTP optioneel) |
|---|---|---|---|
| Resolutie: | 480*480 | Afmeting van het dekselglas: | Aanpasbaar |
| Zichtrichting: | Alle gezichtshoeken, IPS | Interface: | RGB+SPI ((MIPI-interface optioneel) |
| Pinnummer: | 40 pin's | Verbinding: | ZIF |
| Oppervlakteverlichting: | 420 Cd/m2 (nits) Typisch | LED-levensduur: | 40000 uur |
Waarom ons kiezen?
1- Ik heb het niet.We leveren LCD Display op maat oplossing
Heeft uw product speciale toepassingsvereisten, elektrische specificaties, optische specificaties, aanraakfuncties of mechanische afmetingen die een op maat gemaakte weergave vereisen?SAEF kan voldoen aan uw aangepaste LCD-eisen.
2- Ik heb het niet.Totale oplossingen voor touchscreen en display
Maak je je zorgen over het monteren van het touchscreen en het scherm?SAEF kan een aangepaste en standaard touchscreen leveren, inclusief resistieve en capacitieve multi-touch-oplossingen, inclusief lucht- en optische binding..
3- Ik heb het niet.Verbintenis tot kwaliteitsbetrouwbaarheid
SAEF is gekwalificeerd door ISO9001:2015 en ISO14000, voldoet aan de RoHS, REACH en andere milieu-regels op wereldmarkten.betrouwbaarheid en verouderingstests.
4- Ik heb het niet.Lange termijn aanbod
In normale omstandigheden kunnen de producten die wij aanbevelen langer dan 5 jaar worden geleverd.We zullen van tevoren alternatieve plannen maken om uw behoeften op lange termijn te waarborgen..
4 inch touchscreen TFT-module RGB SPI vierkant 480X480 TFT IPS LCDTekeningen
Pin Definitie:
| PIN-nummer. | SYMBOL | Inlichtingen |
| 1 | LED A | LED-anode |
| 2 | LED K1 | LED-kathode |
| 3 | LEDK2 | LED-kathode |
| 4 | GND | Ground |
| 5 | VCI | Energievoorziening |
| 6 | Reset | Resetsignaal, actief laag |
| 7 | NC | Geen verbinding |
| 8 | NC | Geen verbinding |
| 9 | SDA | SPI DATA SIGNAL |
| 10 | SCK | SPI-kloksignaal |
| 11 | CS | SPI CHIP SELECT SIGNAAL |
| 12 | PCLK | RGB DOT CLOCK SIGNAL |
| 13 | DE | RGB DATA ENABLE SIGNAL |
| 14 | VSYNC | RGB FRAME SYNCHRONISERING SIGNAL |
| 15 | HSYNC | RGB LINE SYNCHRONIZING SIGNAL |
| 16 tot 33 | DB0~DB17 | RGB-gegevenssignaal |
| 34 | GND | Ground |
| 35 | TP_INT | Aanraakonderbreking |
| 36 | TP_SDA | Aanraak IIC-gegevenssignaal |
| 37 | TP_SCL | Aanraak IIC kloksignaal |
| 38 | TP_RESET | SIGNAL TOUCH RESET |
| 39 | TP_VCI | Aanraking van de stroomvoorziening |
| 40 | GND | Ground |

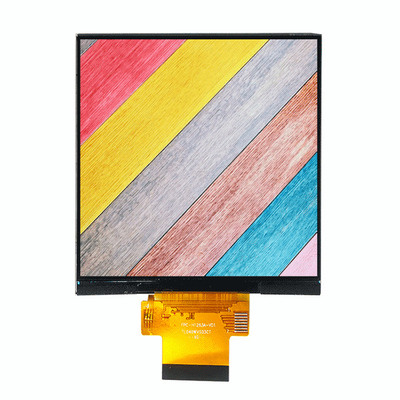

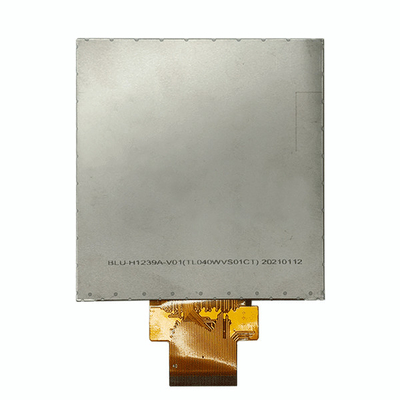

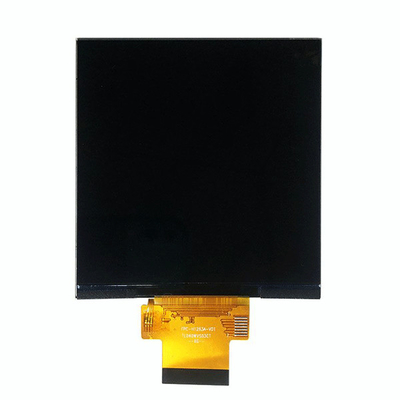

4 inch touch TFT-schermmodule RGB SPI vierkant 480X480 TFT IPS LCD Productbeeld
Deze LCD is ook ontworpen om met CTP, pls check de foto's demonstreren hieronder, zijn onderdeel nummer is SF-TC400B-8951A-CT
AANGEVOLGENDE PRODUCTEN voor uw ontwerp
|
|
Inlichtingen | OUR P/N |
|
|
480*480 IPS-type vierkant TFT-Lcd met CTP/PCAP (RGB+SPI-interface) | SF-TC400B-8951A-CT |
|
|
|
SF-TC397H-8733A-N |
|
|
480*800 portrettype TFT, MIPI-interface, met CTP/PCAP (RGB+SPI-interface) |
SF-TC397H-8733A-CT |
|
|
480*800 portrettype TFT LCD, 3-lijn SPI+RGB 24bits interface | SF-TC397B-8774C-T |
