Productdetails:
|
| Producten: | 0.85 inch TFT LCD-scherm | Resolutie: | 128x128 pixel |
|---|---|---|---|
| Bestuurder IC: | GC9107 | Lijst Dim.: | 17.58 ((H) x 20.82 ((V) x1.46 ((D) (mm) |
| Touchscreen: | Zonder aanraking | Zichtrichting: | Alle gezichtshoeken IPS |
| Interface: | SPI | Pinnummer: | 12 pinnen (aanpasbaar) |
| Oppervlaktehelderheid: | 260 cd/m2 (nits) | Achterlichttype: | Witte leiden |
| LED-levensduur: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | 0.85 inch IPS TFT LCD-display,128x128 IPS TFT LCD-scherm |
||
Over dit item 0,85 inch IPS TFT LCD display SFTO085JY-7247AN
Algemene specificaties
| Nee, dat is niet zo. | Artikel 1 | Inhoud | Eenheid |
| 1 | LCD-grootte | 0.85 inch ((diagonaal) | - |
| 2 | Afbeeldingsmodus | Normaal zwart | - |
| 3 | Resolutie | 128 ((H) RGB x 128 ((V) | - |
| 4 | Puntpitch | 0.1188 (H) x 0.1188 ((V) mm | - |
| 5 | Actief gebied | 15.2064(H) x 15.2064 (V) mm | - |
| 6 | Grootte van de module | 17.58 ((H) x 20.82 ((V) x1.5 ((D) mm |
- |
| 7 | Kleurenversnelling | RGB V Verticale strook |
- |
| 8 | Interface | SPI4 LINE |
- |
| 9 | Rijden IC | GC9107 |
- |
| 10 | Lichtsterkte ((cd/m2) | 260 (TYP) | |
| 11 | Zichtrichting | Alle weergave | |
| 12 | Achterlicht | 1 Witte LED | |
| 13 | Operatieve temp. | -20°C ~ + 70°C | °C |
| 14 | Opbergtemperatuur | -30°C~+ 80°C | °C |
| 15 | Gewicht | TBD | g |
Externe afmetingen
Interface pin definitie
| Pin nr. | Symbool | Beschrijving |
| 1 | GND | Ground |
| 2 | LEDK | Katode van achterlicht |
| 3 | LEDA | Anode van achtergrondlicht |
| 4 | VDD | Stroomvoorziening voor Analog ((2.8V-3.3V) |
| 5 | GND | Ground |
| 6 | GND | Ground |
|
7 |
D/C |
Register selecteer pin D/C = ¥ 1 ¥: weergave van gegevens. D/C = ¥0 ¥: commandogegevens. |
| 8 | CS |
Chip selecteer pin ((Low ) |
| 9 | SCL | Een serie-klokpen. |
| 10 | SDA | Invoer van seriegegevens |
| 11 | Reset | LCM Reset pin |
| 12 | GND | Ground |
Absolute maximale ratings
| Parameter | Symbool | Min. | Maximaal | Eenheid |
| Logische voedingsspanning | IOVCC | -Nee.3 | 4.6 | V |
| Analoog voedingsspanning | VCC | -Nee.3 | 4.6 | V |
| Werktemperatuur | Hoogte | - 20 | 70 | °C |
| Bergingstemperatuur | Tst | -30 | 80 | °C |
| Vochtigheid | RH |
- Dat is... |
90% ((Max60C) | RH |
Elektrische specificatie
| Parameter | Symbool | Min. | Type | Maximaal | Eenheid |
| Logische voedingsspanning | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Analoog voedingsspanning | VCC | 2.6 | 2.8 | 3.3 |
- Dat is... |
| Invoerstroom | - Ik weet het. |
- Dat is... |
20 |
- Dat is... |
mA |
Achterlichtkenmerken
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid |
| Voorspanning | Vf | 3.0 | 3.2 | 3.4 | V |
| Voorstroom | Als |
- Dat is... |
20 |
- Dat is... |
mA |
| Operationeel levensduur |
- Dat is... |
30000 | 40000 |
- Dat is... |
Uren |

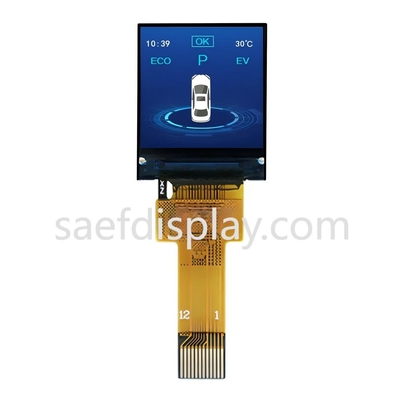

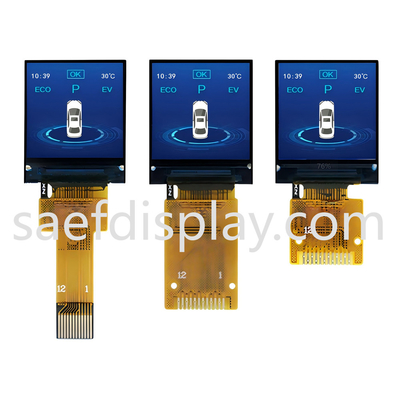

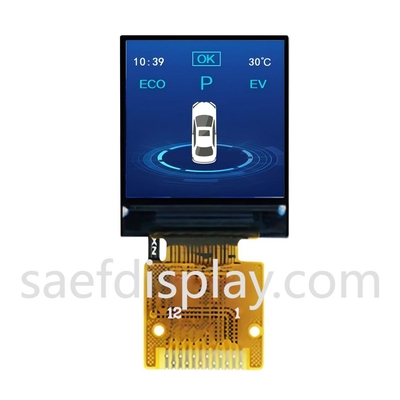

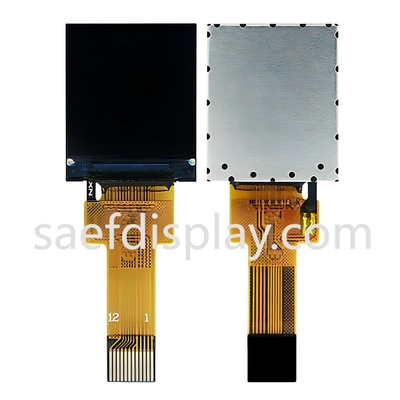

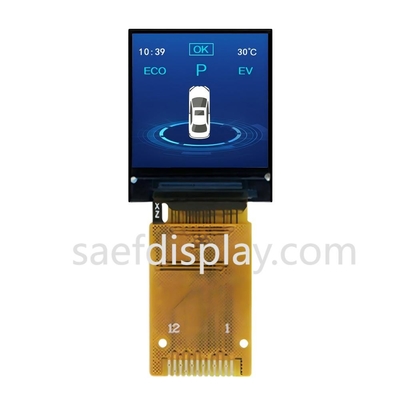

Productbeeld
Faciliteiten en certificaten
