** Datasheet Download **
SF-TC085AS-8980A-N SPECIFICATIE.pdf

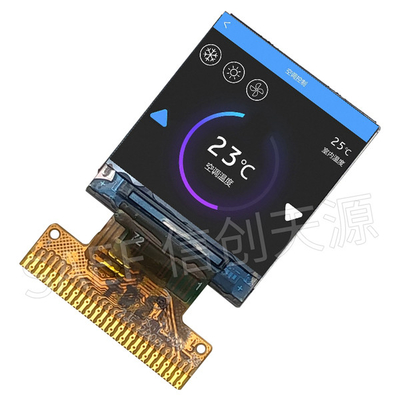

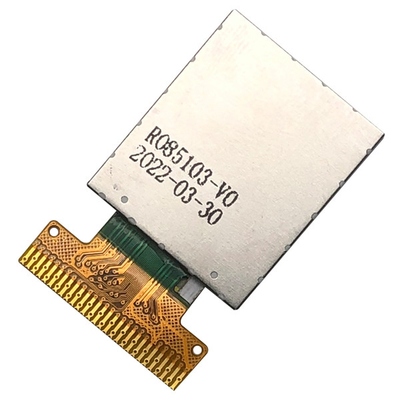

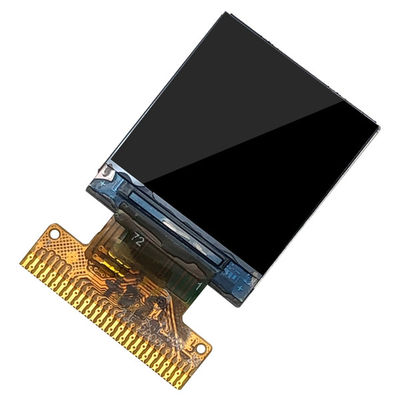

Productbeschrijving: 0,85" Inch 128x128 Vierkant IPS TFT LCD MCU Interface Display
We presenteren ons compacte 0,85" 128x128 inch vierkant IPS TFT LCD-scherm, een hoogresolutiescherm perfect voor verschillende embedded toepassingen.Dit hoogwaardige scherm heeft een heldere en levendige resolutie van 128x128 pixels, waardoor uw beeldmateriaal tot leven komt met scherpe helderheid en rijke kleuren.
Belangrijkste kenmerken:
-
Compacte grootte:Met een diagonaal van slechts 0,85 inch is dit scherm ideaal voor projecten waar de ruimte beperkt is, waaronder wearables, draagbare apparaten en IoT-applicaties.
-
IPS-technologieHet In-Plane Switching (IPS) paneel biedt een brede kijkhoek en een uitstekende kleurweergave, waardoor een consistente beeldkwaliteit vanuit verschillende perspectieven wordt gewaarborgd.
-
Hoge resolutie:De resolutie van 128x128 pixels zorgt voor heldere en gedetailleerde afbeeldingen, waardoor het geschikt is voor grafisch intensieve toepassingen en naadloze gebruikersinterfaces.
-
Makkelijke integratie:Dit LCD-scherm is ontworpen met een MCU-interface. Het vereenvoudigt de verbinding met microcontrollers en maakt het eenvoudig te integreren in uw bestaande systemen.
-
Veelzijdige toepassingen:Perfect voor gebruik in slimme apparaten, robotica, consumentenelektronica, en elk project dat een compacte display oplossing vereist.
-
Laag energieverbruik:Dit scherm is ontworpen voor efficiëntie en verbruikt minimale stroom, waardoor de levensduur van de batterij van draagbare apparaten wordt verlengd.
-
Robuuste prestaties:Met zijn duurzame constructie en betrouwbare prestaties is dit scherm ontworpen voor lange levensduur en betrouwbaar gebruik in verschillende omgevingen.
Verbeter uw project met onze 0,85" 128x128 inch IPS TFT LCD MCU Interface Display en ervaar de perfecte mix van grootte, kwaliteit en functionaliteit!
| Kenmerken |
Detail |
Eenheid |
| Afbeeldingsgrootte (diagonaal) |
0.85 |
Inch |
| LCD-type |
α-Si TFT |
- |
| Afbeeldingsmodus |
IPS / Transmisief / Normaal zwart |
- |
| Resolutie |
128RGB x 128 |
- |
| Bekijk richting |
Alle |
Beste foto |
| Moduleconstructie |
17.6 ((H) ×20.6 ((V) ×1.45 ((T) (toelichting 1) |
mm |
| TP-schema |
N/A |
mm |
| TP-kijkplek |
N/A |
mm |
| TP-actief gebied |
N/A |
mm |
| Actief gebied |
15.2064 (H) ×15.2064 ((V) |
mm |
| Zichtgebied |
N/A |
mm |
| Kleuren weergeven |
65K. |
- |
| Interface |
4-SPI |
- |
| Bestuurder IC |
NV3023A |
- |
| Werktemperatuur |
- 20 ¢ 60 |
oC |
| Bergingstemperatuur |
-30 ¢ 70 |
oC |
| Gewicht |
TBD |
g |
Veelgestelde vragen
Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren. Gemengde monsters van verschillende nummernummers zijn aanvaardbaar.
Q2: Hoe zit het met de doorlooptijd?
A: Voor producten die niet meer in de winkel zijn, onmiddellijk voorraadmonsters. 1-1.5 weken voor het opnieuw maken van monsters. 4-6 weken voor massaproductie. Voor producten die zijn ontworpen, 2-3 dagen voor een ontwerpvoorstel;2 uur voor het nemen van monsters bij de goedkeuring van de tekening; 5-6 weken voor proef- of massaproductie bij goedkeuring van het monster.
Q3. Heeft u een MOQ limiet voor monster en productie bestelling?
A: lage MOQ. 3-5pcs voor het controleren van monsters is beschikbaar. massa productie MOQ is normaal 1K / lot. We ondersteunen qty lager dan MP MOQ voor trail-run / PP-run bestelling.
V4. Hoe verzendt u de goederen en hoe lang duurt het voordat ze aankomen?
A: Verzenden per DHL, UPS, FedEx of TNT. Het duurt 5-7 dagen om te arriveren. Vlieg- en zeevracht is ook optioneel.
Q5. Hoe kan ik een bestelling voor een LCD-module verwerken?
A: Laat ons eerst uw vereisten of toepassing weten.
In de tweede plaats citeren wij volgens uw eisen of onze suggesties.
Ten derde bevestigt de klant de monsters en plaatst hij een borg voor de formele bestelling.
Ten vierde regelen wij de productie.
Q6. Mag ik mijn logo op het LCD-product afdrukken?
A: Ja. Gelieve ons formeel te informeren in de ontwerpfase, en we zullen monsters maken met uw logo voor uw monstertest en goedkeuring. Na goedkeuring van het monster, zal de massaproductie de goedgekeurde monsters volgen.
V7: Biedt u garantie voor de producten?
A: Ja, we bieden 1 jaar garantie op onze producten.
V8: Hoe moet ik omgaan met de defecte?
A: Ten eerste, onze producten worden geproduceerd in een strikt kwaliteitscontrolesysteem en het defecte percentage zal minder dan 0,2%.
Ten tweede zullen we tijdens de garantieperiode nieuwe LCD's met nieuwe bestelling voor kleine hoeveelheden sturen.We repareren ze en sturen ze terug naar u of we kunnen de oplossing bespreken inclusief opnieuw bellen volgens de werkelijke situatie.
Externe dimensie
Interface pin definitie
| - Nee. |
SYMBOL |
FUNCTIE |
| 1 |
GND |
Power Ground |
| 2 tot 6 |
NC |
TNo Verbinding |
| 7 |
GND |
Power Ground |
| 8 |
VDD |
Stroomvoorziening voor analoog, VDD=2,5 V~3,3 V. |
| 9 |
IM2 |
IM2=11, MCU parallelle interface; IM2=01, seriële interface |
| 10 |
SPI4W |
SPI4W = ¥0 ¥, 3-lijn SPI of 2-gegevenslijn SPI ingeschakeld; SPI4W = ¥1 ¥, 4-lijn SPI ingeschakeld. |
| 11 |
CS |
Chip selectie pin; laag activeren, hoog uitschakelen. |
| 12 |
Reset |
Dit signaal zal het apparaat resetten en moet worden toegepast om de chip correct te initialiseren. |
| 13 |
D/C |
Toon gegevens/opdracht selectie pin in MCU parallelle interface. Deze pin wordt gebruikt om klok in 4-lijn serieel interface. |
| 14 |
WR |
Schrijf MCU parallelle interface, weergeven van gegevens/opdracht selectie pin in 4-lijn serieel interface. |
| 15 |
RD |
Lezen MCU parallelle interface |
| 16 |
D0 |
MCU-parallellinterfacegegevens, SPI moet SDA |
| 17-23 |
D1-D7 |
Gegevens van MCU-parallellinterfaces |
| 24 |
NC |
Geen verbinding |
| 25 |
IOVCC |
Stroomvoorziening voor I/O-systeem. |
| 26 |
LEDA |
LED-anode |
| 27 |
NC |
Geen verbinding |
| 28 |
LEDK |
LED-kathode |
Absolute maximale ratings
| Artikel 1 |
Symbool |
- Min. |
Max, ik ben er klaar voor. |
Eenheid |
| Voedingsspanning |
Stroomvoorziening |
VDD |
-Nee.3 |
+4.6 |
V |
| Analoog |
- |
- |
- |
V |
| IO |
IOVDD |
-Nee.3 |
+4.6 |
V |
| Inlaatspanning |
Vi |
-Nee.3 |
IOVDD+0.3 |
V |
| Bergingstemperatuur |
T stg |
-30 |
+ 70 |
oC |
| Werktemperatuur |
T op |
- 20 |
+60 |
oC |
| Lageruimte |
H
stg
|
10 |
Noot 1 |
% RH |
| Werkvochtigheid |
H op |
10 |
Noot 1 |
% RH |
Elektrische specificatie
| Artikel 1 |
Symbool |
- Min. |
Typus. |
Max, ik ben er klaar voor. |
Eenheid |
| Voedingsspanning |
Stroomvoorziening |
VDD |
2.4 |
2.8 |
3.3 |
V |
| Analoog |
VCI |
2.4 |
2.8 |
3.3 |
V |
| IO |
IOVDD |
1.65 |
1.8/2.8 |
3.3 |
V |
| Logic Lage invoerspanning |
VIL |
-0.3IOVDD |
- |
0.3IOVDD |
V |
| Logic Hoge invoerspanning |
HIV |
0.7IOVDD |
- |
IOVDD |
V |
| Logic Lage uitgangsspanning |
VOL |
- |
- |
0.2IOVDD |
V |
| Logic Hoge uitgangsspanning |
VOH |
0.8IOVDD |
- |
- |
V |
| Huidig verbruik |
Normaal weergeven |
Ivdd |
- |
3.5 |
- |
mA |
| Standby-modus |
Ivdd |
- |
10 |
- |
uA |
| Framefrequentie |
fFR |
- |
60 |
- |
Hz |
Optische specificaties
| Achterlicht ingeschakeld (transmisieve modus) |
Artikel 1 |
Symbool |
Voorwaarde |
Specificatie |
Eenheid |
| - Min. |
Typus. |
Max, ik ben er klaar voor. |
| Luminans op het oppervlak ((Indien = 20mA) |
Lv
|
Normaal gesproken.
bekijken
hoek
θX = θY =0o
|
330
|
350
|
-
|
cd/m2
|
| Contrastverhouding |
CR |
- |
600 |
- |
- |
| Reactietijd |
TR |
- |
10 |
20 |
ms
|
| TF |
- |
- |
20 |
30 |
|
Chromaticiteit Transmisief
|
Rood |
XR |
-
|
0.614 |
0.644 |
0.674 |
- |
| YR |
0.290 |
0.320 |
0.350 |
- |
| Groen |
XG |
0.270 |
0.300 |
0.330 |
- |
| YG |
0.540 |
0.570 |
0.600 |
- |
| Blauw |
XB |
0.104 |
0.134 |
0.164 |
- |
| YB |
0.097 |
0.127 |
0.157 |
- |
| Wit |
XW |
0.267 |
0.297 |
0.327 |
- |
| YW. |
0.302 |
0.332 |
0.362 |
- |
| Zienhoek |
Horizontaal |
θX+ |
Centrum CR≥10
|
- |
80 |
- |
Deg.
|
| θX- |
- |
80 |
- |
| Verticaal |
θY+ |
- |
80 |
- |
| θY- |
- |
80 |
- |
| |
NTSC-verhouding ((Gamut) |
- |
- |
- |
60 |
- |
% |
