Productdetails:
|
| Producten: | 0.85 inch TFT LCD-scherm | Resolutie: | 128x128 pixel |
|---|---|---|---|
| Bestuurder IC: | GC9107 | Lijst Dim.: | 17.58 ((H) x 20.82 ((V) x1.46 ((D) (mm) |
| Touchscreen: | Zonder aanraking | Zichtrichting: | Alle gezichtshoeken IPS |
| Interface: | SPI | Pinnummer: | 12 pinnen (aanpasbaar) |
| Oppervlaktehelderheid: | 260 cd/m2 (nits) | Achterlichttype: | Witte leiden |
| LED-levensduur: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | 0.85 inch LCD-scherm,128*128 vierkant LCD-scherm,Mini vierkant LCD-scherm |
||
Over dit item SFTO085JY-7245AN
Het Mini Square LCD 0,85 inch 128x128 IPS TFT Display Module is een compact en veelzijdig scherm dat geschikt is voor verschillende toepassingen, met name in kleine elektronische apparaten.Hier is een kort overzicht van de kenmerken en specificaties:
Om deze displaymodule te gebruiken, verbindt u hem doorgaans via SPI met een microcontroller of ontwikkelingsbord.Bibliotheken zijn vaak beschikbaar voor populaire platforms (zoals Arduino) om het coderingsproces vereenvoudigd te maken.
De Mini Square LCD 0,85 inch 128x128 IPS TFT Display Module is een geweldige keuze voor compacte toepassingen die een kleurrijk, scherp scherm nodig hebben.Vergeet niet om te controleren op compatibiliteit met uw specifieke microcontroller platform en rekening houden met het energiebeheer in uw ontwerp.
Algemene specificaties
| Nee, dat is niet zo. | Artikel 1 | Inhoud | Eenheid |
| 1 | LCD-grootte | 0.85 inch ((diagonaal) | - |
| 2 | Afbeeldingsmodus | Normaal zwart | - |
| 3 | Resolutie | 128 ((H) RGB x 128 ((V) | - |
| 4 | Puntpitch | 0.1188 (H) x 0.1188 ((V) mm | - |
| 5 | Actief gebied | 15.2064(H) x 15.2064 (V) mm | - |
| 6 | Grootte van de module | 17.58 ((H) x 20.82 ((V) x1.5 ((D) mm |
- |
| 7 | Kleurenversnelling | RGB V Verticale strook |
- |
| 8 | Interface | SPI4 LINE |
- |
| 9 | Rijden IC | GC9107 |
- |
| 10 | Lichtsterkte ((cd/m2) | 260 (TYP) | |
| 11 | Zichtrichting | Alle weergave | |
| 12 | Achterlicht | 1 Witte LED | |
| 13 | Operatieve temp. | -20°C ~ + 70°C | °C |
| 14 | Opbergtemperatuur | -30°C~+ 80°C | °C |
| 15 | Gewicht | TBD | g |
Externe afmetingen
Interface pin definitie
| Pin nr. | Symbool | Beschrijving |
| 1 | GND | Ground |
| 2 | LEDK | Katode van achterlicht |
| 3 | LEDA | Anode van achtergrondlicht |
| 4 | VDD | Stroomvoorziening voor Analog ((2.8V-3.3V) |
| 5 | GND | Ground |
| 6 | GND | Ground |
|
7 |
D/C |
Register selecteer pin D/C = ¥ 1 ¥: weergave van gegevens. D/C = ¥0 ¥: commandogegevens. |
| 8 | CS |
Chip selecteer pin ((Low ) |
| 9 | SCL | Een serie-klokpen. |
| 10 | SDA | Invoer van seriegegevens |
| 11 | Reset | LCM Reset pin |
| 12 | GND | Ground |
Absolute maximale ratings
| Parameter | Symbool | Min. | Maximaal | Eenheid |
| Logische voedingsspanning | IOVCC | -Nee.3 | 4.6 | V |
| Analoog voedingsspanning | VCC | -Nee.3 | 4.6 | V |
| Werktemperatuur | Hoogte | - 20 | 70 | °C |
| Bergingstemperatuur | Tst | -30 | 80 | °C |
| Vochtigheid | RH |
- Dat is... |
90% ((Max60C) | RH |
Elektrische specificatie
| Parameter | Symbool | Min. | Type | Maximaal | Eenheid |
| Logische voedingsspanning | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Analoog voedingsspanning | VCC | 2.6 | 2.8 | 3.3 |
- Dat is... |
| Invoerstroom | - Ik weet het. |
- Dat is... |
20 |
- Dat is... |
mA |
Achterlichtkenmerken
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid |
| Voorspanning | Vf | 3.0 | 3.2 | 3.4 | V |
| Voorstroom | Als |
- Dat is... |
20 |
- Dat is... |
mA |
| Operationeel levensduur |
- Dat is... |
30000 | 40000 |
- Dat is... |
Uren |
Optische specificaties
| Artikel 1 | Symbool | Meetvoorwaarden | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid | |
| Reactietijd | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
Zienhoek |
θ |
φ = 0o | 25 oC | - | 80 | - |
Deg |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Contrastverhouding | CR | - | 25 oC | 800 | 1200 | - | - |
|
Kleur van CIE-coördinaten |
Wit | X | 25 oC | 0.300 | 0.302 | 0.304 |
- |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| Rood | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
Groen |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
Blauw |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| Transmittantie (met polarisator) |
- Dat is... |
- Dat is... |
- |
3.5 | 4.5 |
- |
% |
Omgevings- / betrouwbaarheidstest
| - Nee, dat is niet waar. | Artikel 1 | Voorwaarden |
| 1 | Hoogtemperatuuroperatie | 70 C±2 C, 120 uur |
| 2 | Laagtemperatuuroperatie | -20 C ± 2 C, 120 uur |
| 3 | Hoge temperatuur opslag | 80 C±2 C, 120 uur |
| 4 | Lagering bij lage temperatuur | -30 C ± 2 C, 120 uur |
| 5 | Hoogtemperatuur/vochtigheid | 60 C±2 C, 90% RH, 120 uur |
| 6 | Temperatuurcyclus |
-10°C→25°C→60°C→25°C→-10°C 30min 5min 30 min 5 min 30 min 10 cyclus. |
|
7 |
Vibratieproef |
Totale vaste amplitude:1.5mm. Vibratie. Frequentie:10~55Hz Eén cyclus 60 seconden in 3 richtingen van X, Y, Z elk Vijftien minuten. |
| 8 | ESD-test | Air Discharge:Apple ±4KV met 5 keer. |
| Contactontlading:Apple ±2KV met 5 keer. | ||
|
9 |
Droptest |

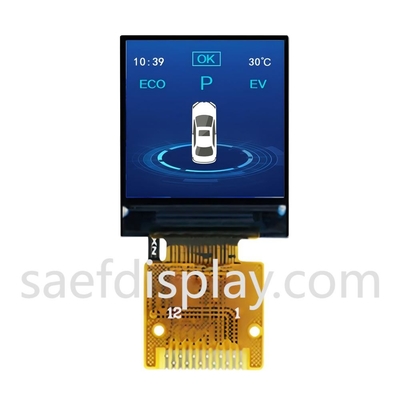

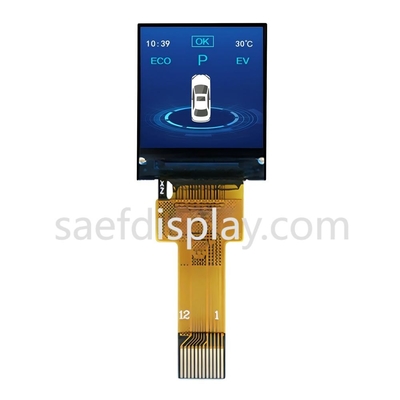

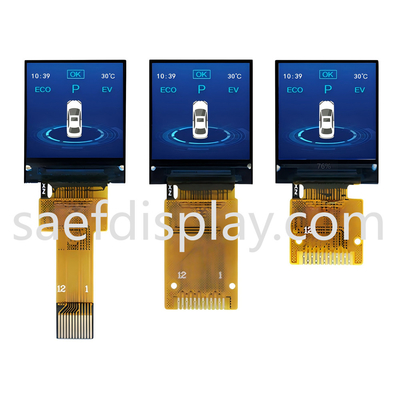

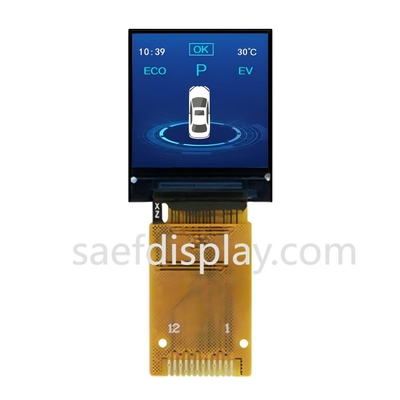

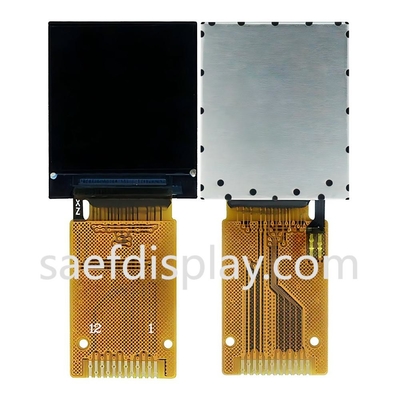

Productbeeld
