Productdetails:
|
| Producten: | 0.85 inch TFT LCD-scherm | Resolutie: | 128x128 pixel |
|---|---|---|---|
| Bestuurder IC: | GC9107 | Lijst Dim.: | 17.58 ((H) x 20.82 ((V) x1.5 ((D) (mm) |
| Touchscreen: | Zonder aanraking | Zichtrichting: | Alle gezichtshoeken IPS |
| Interface: | SPI | Pinnummer: | 12 pinnen (aanpasbaar) |
| Oppervlaktehelderheid: | 260 cd/m2 (nits) | Achterlichttype: | Witte leiden |
| LED-levensduur: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | 0.85 inch TFT LCD display,SPI-de Vertoning van Interfacetft lcd,128*128 pixels TFT LCD-scherm |
||

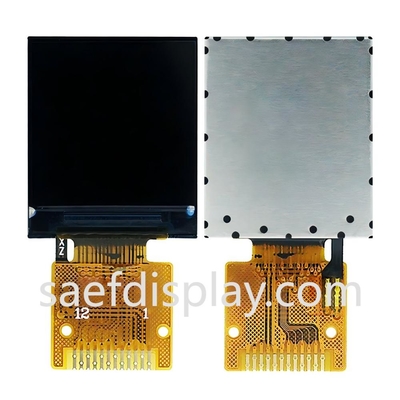

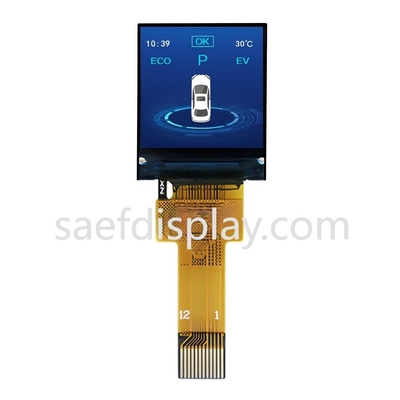

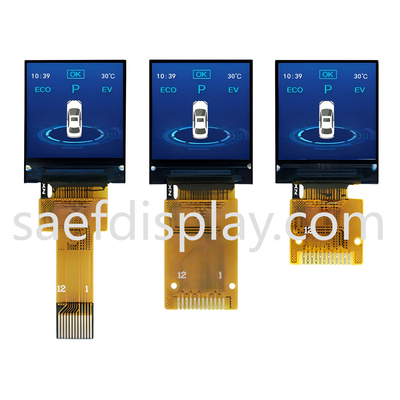

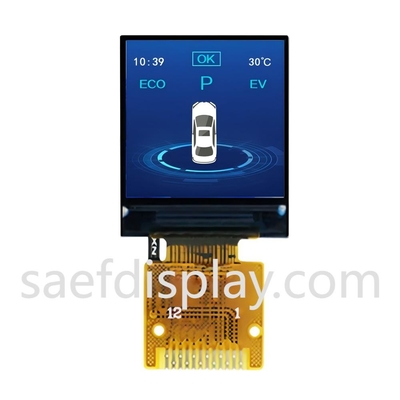

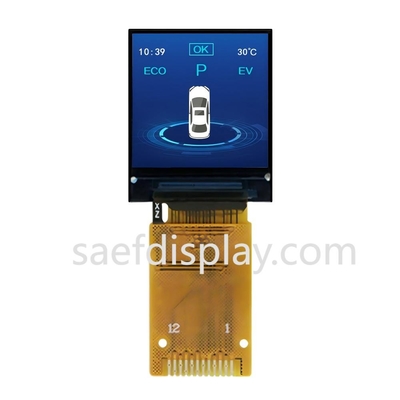

De introductie van het 0,85-inch TFT LCD-scherm - uw oplossing voor compacte visualisatie
Verbeter je projecten met ons kleine TFT LCD-scherm met een indrukwekkende 128x128 pixels.Een 85-inch scherm is ontworpen om levendige kleuren en scherpe beelden in een compacte vorm te leveren, waardoor het perfect is voor een breed scala aan toepassingen, van wearables tot IoT-apparaten.
1Compact en lichtgewicht:
2Hoog resolutie:
3. SPI-interface:
4Alle gezichtshoeken:
5. Lage stroomverbruik:
6Versatile toepassingen:
Dit kleine maar krachtige TFT LCD-scherm is de oplossing voor projecten waar ruimte en efficiëntie voorop staan.en de mogelijkheid om vanuit alle hoeken te worden bekeken, maken het een topkeuze voor ontwikkelaars en ingenieurs..
Ben je klaar om je project te vergroten met geavanceerde beeldschermtechnologie?
Algemene specificaties
| Nee, dat is niet zo. | Artikel 1 | Inhoud | Eenheid |
| 1 | LCD-grootte | 0.85 inch ((diagonaal) | - |
| 2 | Afbeeldingsmodus | Normaal zwart | - |
| 3 | Resolutie | 128 ((H) RGB x 128 ((V) | - |
| 4 | Puntpitch | 0.1188 (H) x 0.1188 ((V) mm | - |
| 5 | Actief gebied | 15.2064(H) x 15.2064 (V) mm | - |
| 6 | Grootte van de module | 17.58 ((H) x 20.82 ((V) x1.5 ((D) mm |
- |
| 7 | Kleurenversnelling | RGB V Verticale strook |
- |
| 8 | Interface | SPI4 LINE |
- |
| 9 | Rijden IC | GC9107 |
- |
| 10 | Lichtsterkte ((cd/m2) | 260 (TYP) | |
| 11 | Zichtrichting | Alle weergave | |
| 12 | Achterlicht | 1 Witte LED | |
| 13 | Operatieve temp. | -20°C ~ + 70°C | °C |
| 14 | Opbergtemperatuur | -30°C~+ 80°C | °C |
| 15 | Gewicht | TBD | g |
Externe afmetingen
Interface pin definitie
| Pin nr. | Symbool | Beschrijving |
| 1 | GND | Ground |
| 2 | LEDK | Katode van achterlicht |
| 3 | LEDA | Anode van achtergrondlicht |
| 4 | VDD | Stroomvoorziening voor Analog ((2.8V-3.3V) |
| 5 | GND | Ground |
| 6 | GND | Ground |
|
7 |
D/C |
Register selecteer pin D/C = ¥ 1 ¥: weergave van gegevens. D/C = ¥0 ¥: commandogegevens. |
| 8 | CS |
Chip selecteer pin ((Low ) |
| 9 | SCL | Een serie-klokpen. |
| 10 | SDA | Invoer van seriegegevens |
| 11 | Reset | LCM Reset pin |
| 12 | GND | Ground |
Absolute maximale ratings
| Parameter | Symbool | Min. | Maximaal | Eenheid |
| Logische voedingsspanning | IOVCC | -Nee.3 | 4.6 | V |
| Analoog voedingsspanning | VCC | -Nee.3 | 4.6 | V |
| Werktemperatuur | Hoogte | - 20 | 70 | °C |
| Bergingstemperatuur | Tst | -30 | 80 | °C |
| Vochtigheid | RH |
- Dat is... |
90% ((Max60C) | RH |
Elektrische specificatie
| Parameter | Symbool | Min. | Type | Maximaal | Eenheid |
| Logische voedingsspanning | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Analoog voedingsspanning | VCC | 2.6 | 2.8 | 3.3 |
- Dat is... |
| Invoerstroom | - Ik weet het. |
- Dat is... |
20 |
- Dat is... |
mA |
Achterlichtkenmerken
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid |
| Voorspanning | Vf | 3.0 | 3.2 | 3.4 | V |
| Voorstroom | Als |
- Dat is... |
20 |
- Dat is... |
mA |
| Operationeel levensduur |
- Dat is... |
30000 | 40000 |
- Dat is... |
Uren |
Optische specificaties
| Artikel 1 | Symbool | Meetvoorwaarden | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid | |
| Reactietijd | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
Zienhoek |
θ |
φ = 0o | 25 oC | - | 80 | - |
Deg |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Contrastverhouding | CR | - | 25 oC | 800 | 1200 | - | - |
|
Kleur van CIE-coördinaten |
Wit | X | 25 oC | 0.300 | 0.302 | 0.304 |
- |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| Rood | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
Groen |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
Blauw |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| Transmittantie (met polarisator) |
- Dat is... |
- Dat is... |
- |
3.5 | 4.5 |
- |
% |
