We presenteren ons slimme 2,26 inch TFT LCD-scherm!
Verhoog uw projecten met ons compacte 2,26 inch TFT LCD-scherm, ontworpen voor veelzijdigheid en hoge prestaties.Dit scherm garandeert kristalheldere beelden die uw graphics tot leven brengen.
Belangrijkste kenmerken:
- Slim ontwerp: Perfect voor ruimtebeperkte toepassingen, met een strak profiel zonder afbreuk te doen aan de prestaties.
- Hoge resolutie: met een resolutie van 200 x 480 punten zorgt dit scherm voor levendige kleuren en scherpe beeldkwaliteit voor een verbeterde gebruikerservaring.
- Versatile interface:De opties SPI (Serial Peripheral Interface) en QSPI (Quad Serial Peripheral Interface) bieden flexibele connectiviteit voor naadloze integratie met verschillende microcontrollers en systemen.
- Energiezuinig: Het is ontworpen met energiezuinigheid in het achterhoofd, waardoor het ideaal is voor apparaten die op batterijen werken.
Toepassingen:
Of je nu draagbare apparaten, slimme gadgets of elk project ontwikkelt waar beeldkwaliteit belangrijk is, onze 2,26 inch TFT LCD is de perfecte oplossing.De robuuste eigenschappen maken het geschikt voor een breed scala van toepassingen, waaronder handheld apparaten, draagbare apparaten, industriële besturing en meer.
Waarom kiezen wij?
Onze toewijding aan kwaliteit en prestaties zorgt ervoor dat u een betrouwbaar product krijgt dat aan uw behoeften voldoet.
Begin vandaag nog!
Transformeer uw projecten met ons Slim Size 2,26 inch TFT LCD Display! Voor meer informatie of om een bestelling te plaatsen, bezoek onze website of neem vandaag nog contact op met ons verkoopteam.
Kenmerken:
| Product: |
Verticaal 2,26" TFT-LCD |
Resolutie: |
200x480 punten |
| Touchscreen: |
Geen aanraking (PCAP optioneel)
|
Afdekkingslens: |
Aanpasbaar |
| Zichtrichting: |
Alle gezichtshoeken (IPS) |
Interface: |
SPI MCU QSPI-interface |
| Lijst Dim.: |
23.92x57.4x1.47 mm |
Pinnummer: |
31 Pins |
| Verbinding: |
Plugging (kan aangepast worden) |
Werktemperatuur |
-20°C tot +70°C |
| Oppervlakteverlichting: |
350 Cd/m2
|
Naleving: |
REACH- en RoHS-conform |
Mechanische tekening
Interface pin definitie
1 GNDVerbinding maken metOp de grond.
2 VCC Stroomvoorziening voor LCD. ((2.5-3.3V)
3 IOVCC Stroomvoorziening voor I/O (1.65-3.3V)
4 Reset Reset Signal input pin.
5 tot 7 Vervaardiging Selecteer de MCU interface modus.
8-15 DB7-DB0 MCU parallelle interface databus.
Wanneer IM[2]=1, DB[0]server als SDA als Serial in/out signaal in 3-draad 9-bit/4-draad 8-bit/QSPI seriële data-interface.
16 WR MCU: schrijf strobe signaal. 4SPI: Data / Command Selection pin.
17 CS Chip selectie signaal pin.
18 RS MCU: Data/Command Selection pin. SPI/QSPI: Serial clock signal.
19 RD Strobe-signaal.
20 TE Frame kop puls voor scheurend effect.
21 NC Geen verbinding.
22 LEDA Stroomvoorziening voor anode-invoer van LED-achterlicht.
23 NC Geen verbinding.
24 LEDK Stroomvoorziening voor kathodeneingang van LED-achterlicht.
25 NC Geen verbinding.
26 CTP_ VCC Stroomvoorziening voor CTP (3.0V)
27 CTP_ SCL I2C-klokinvoer (3.0V)
28 CTP_ SDA In- en uitgang van I2C-gegevens (3.0V)
29 CTP_INT Onderbrekingsverzoek aan de gastheer, of Wake-upverzoek van de gastheer (3.0V)
30 CTP_RST Externe reset, laag is actief (3.0V)
31 GND Op de grond.

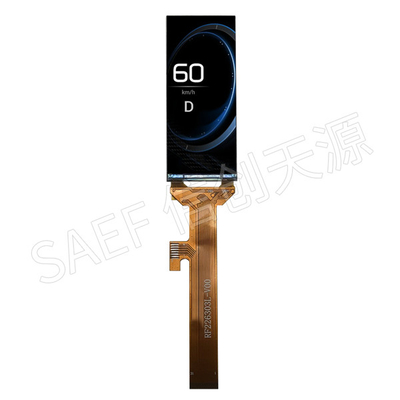

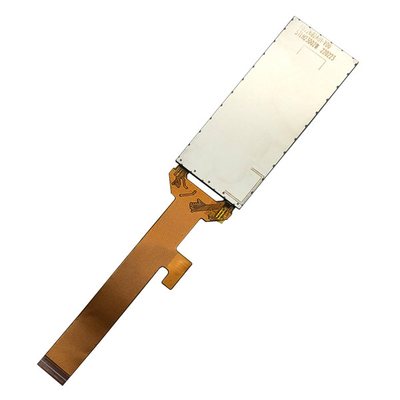

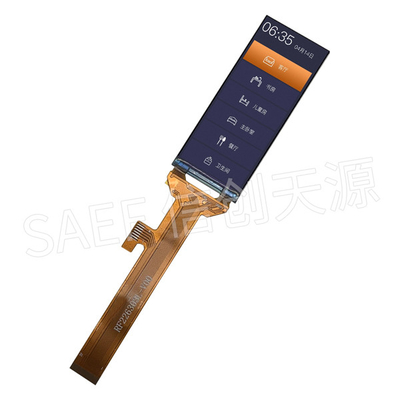

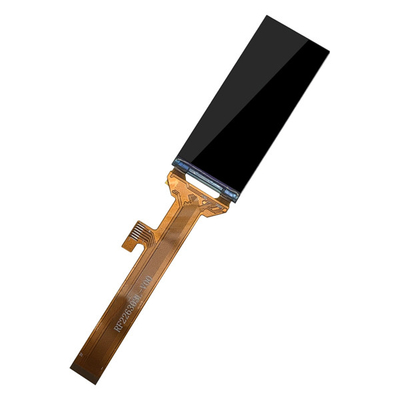

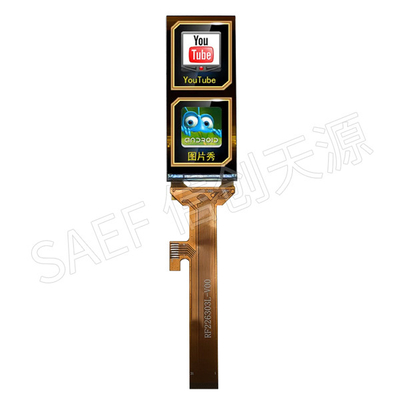

Productbeeld
