Productdetails:
|
| Producten: | 2.4 inch TN TFT LCD | Resolutie: | 240*320 pixels |
|---|---|---|---|
| Touchscreen: | Zonder | Zichtrichting: | 12H |
| Interface: | SPI | Pinnummer: | 10 SPELDEN |
| Verbinding: | Plug-in | Oppervlaktehelderheid: | 400 cd/m2 (aanpasbaar) |
| DRIVER IC: | ST7789V, ILI9341 facultatief | LED-levensduur: | 40,000 uur |
| Operatieve temperatuur.: | -20°C tot +70°C | Naleving: | REACH- en RoHS-conform |
| Markeren: | SPI-interface LCD-displaymodule,240×320 LCD-displaymodule,2.4 inch LCD Display Module |
||
Low Cost 2,4 inch QVGA TFT LCD Product Inleiding
Saef Technology is gespecialiseerd in de productie van TFT-schermen en touchscreens.4 "TFT-LCD's, heeft ons bedrijf een goede controle en optimalisatie van de productkosten bereikt, wat resulteert in een uiterst hoge kosteneffectiviteit.
2Het 4-inch TFT-scherm SFTO240JY-7182AN met een resolutie van 240 × 320 pixels zorgt voor een helder beeldscherm.Dit model heeft een SPI-interface en kan een helderheid van 400 cd/m2 bereiken.Het product kan tussen -20 °C en 70 °C werken en zich aanpassen aan verschillende omgevingsomstandigheden. Het kan tussen -30 °C en 80 °C worden bewaard,ervoor te zorgen dat de opslag op lange termijn geen invloed heeft op de prestaties van het product;Dit 2,4-inch QVGA TFT-display wordt veel gebruikt op verschillende gebieden zoals medische apparatuur, industriële controle, slimme huizen en auto-navigatie.Hun hoge helderheid (tot 1000 nits) en contrast maken ze nog steeds goed zichtbaar buiten of in direct zonlichtDe lage kosten zijn een groot voordeel van het 2,4 inch TFT 240 * 320 dot matrix product SFTO240JY-7182AN, waardoor het een ideale keuze is voor projecten met beperkte budgetten, maar die een goede beeldschermprestatie vereisen.

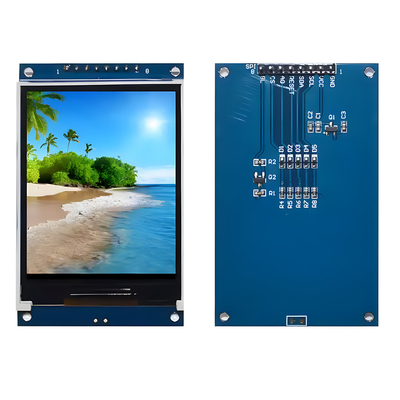

Voor ontwikkelaars is stuurprogrammaondersteuning voor scherm- en ontwikkelbibliotheken even belangrijk.SFTM240JY-7182AN(met PCB) ondersteunen ontwikkeling bibliotheken zoals GFX Library voor Arduino, waardoor efficiënte weergave prestaties en vereenvoudigde ontwikkelingsprocessen.
Kenmerken
| Artikel 1 | Specificatie | Eenheid |
| Modelnummer |
SFTO240JY-7182AN |
/ |
| Afbeeldingsmodus | Normaal zwart, doorgevoerd. | / |
| Zichtrichting | 12 uur. | / |
| Kleuren | 262K | / |
| Rijden IC | De volgende categorieën zijn bedoeld: | / |
| Interface type | 4 Lijn SPI | / |
| Dimensionele contouren | 42.72 ((W) x 59.46 ((H) x 2.34 ((T) |
mm |
| Actief gebied | 36.72 ((W) x 48.96 ((H) |
mm |
| Resolutie | 240 RGB ((H) x 320 ((V) | pixels |
| Pixel Pitch | 0.153 ((W) x 0.153 ((H) |
mm |
Ontwerp van de lijn
Interface pin beschrijving
|
Pin. Nee. |
Symbool | Beschrijving |
| 1 | GND | Ground |
| 2 | Reset | LCM Reset pin |
| 3 | SCL | Een serie-klokpen. |
|
4 |
RS |
Register selecteer pin RS= ¥ 1 ¥: Gegevens weergeven. RS = ¥0 ¥: commandogegevens. |
| 5 | CS |
Chip selecteer pin ((Low ) |
| 6 | SDA | Invoer van seriegegevens |
| 7 | SDO | Serial data output. |
| 8 | VCC | Stroomvoorziening voor Analog ((2.8V-3.3V) |
| 9 | LED+ | Anode van achtergrondlicht |
| 10 | LED's | Katode van achterlicht |
Schematisch diagram
Absolute maximale ratings
| Parameter | Symbool | Min. | Maximaal | Eenheid |
| Logische voedingsspanning | IOVCC | -Nee.3 | 4.6 | V |
| Analoog voedingsspanning | VCC | -Nee.3 | 4.6 | V |
| Werktemperatuur | Hoogte | - 20 | 70 | °C |
| Bergingstemperatuur | Tst | -30 | 80 | °C |
| Vochtigheid | RH |
- Dat is... |
90% ((Max60C) | RH |
Elektrische kenmerken
| Parameter | Symbool | Min. | Type | Maximaal | Eenheid |
| Logische voedingsspanning | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Analoog voedingsspanning | VCC | 2.6 | 2.8 | 3.3 |
- Dat is... |
| Invoerstroom | - Ik weet het. |
- Dat is... |
20 |
- Dat is... |
mA |
Achterlichtkenmerken
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid |
| Voorspanning | Vf | 3.0 | 3.2 | 3.4 | V |
| Voorstroom | Als |
- Dat is... |
80 |
- Dat is... |
mA |
| Operationeel levensduur |
- Dat is... |
- Dat is... |
40000 |
- Dat is... |
Uren |

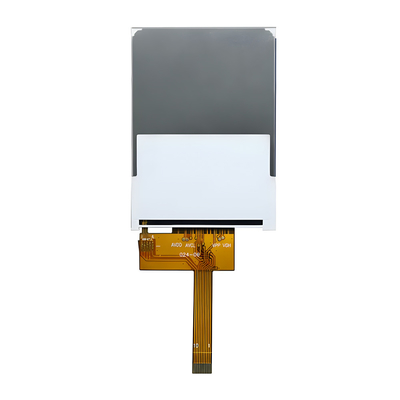

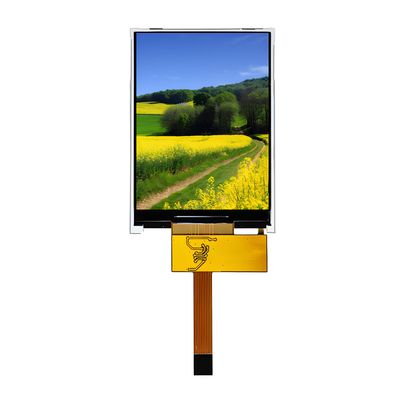

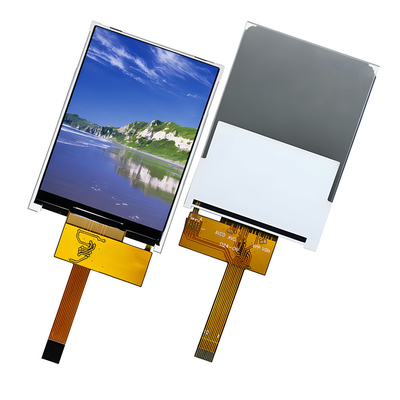

Productfoto
Faciliteiten en certificaten
