7 RGB 24 Beetjeinterface van duimtft lcd 800x480 Dots Display met Weerstand biedend Aanrakingscomité

7“ TFT RGB LCD, vertoning 7 van 800x480 LCD“ Beschrijving

Sf-to700py-8994a-t TFT LCD-de module is een 7“ duim diagonale grootte, vertoning van de kleurentft lcd van 800x480 de volledige met RTP (Weerstand biedend touch screen). Deze module steunt 24 beetje RGB Interface. Sf-to700py-8994a-t het model heeft moduledimensie van 164.9x100x6.8 mm en Actieve gebiedsgrootte van 153.84x85.63mm het met controlemechanisme van EK9716BD4 + EK73002AB2-op module heeft geïntegreerd, en zijn voltage van de logicalevering gaat van 2.6V tot 3.3V de typische waarde 2.8V is.

De LCD module kan bij temperaturen van -20℃ aan +70℃ werken; zijn gamma van opslagtemperaturen van -30℃ aan +80℃. Sf-to700py-8994a-t is met 300 cd/m2-helderheid. Als u de helderheid zou willen aanpassen, gelieve met ons voor meer technische ondersteuning te contacteren, kunnen wij de oppervlaktehelderheid tot 1000 neten verhogen.

Pin Definition

Pin1-2,   LEDA    LEIDEN achterlicht (Anode)

Pin3-4,   LEDK    LEIDEN achterlicht (Kathode)

Pin5,      GND      Grond

Pin6,      VCOM   Gemeenschappelijk Voltage (NC)

Pin7,      DVDD    Digitale voeding

Pin8,      WIJZE    DE/SYNCHRONIZATION uitgezochte wijze. Normaal hoge trekkracht. (H: DE mode. L: HS/VS wijze)

Pin9,      HOL       De gegevens laten signaal toe

Pin10,    De Verticale synchronisatiesignaal van VSYNC

Pin11,    De Horizontale synchronisatiesignaal van HSYNC

Pin12~Pin19,    B7-B0    Blauwe Gegevensbus

Pin20~Pin27,   G7-G0    Groene Gegevensbus

Pin28~Pin35,    R7-R0    Rode Gegevensbus

Pin36,     GND     Grond

Pin37,    DOTCLK    Het signaal van de puntklok

Pin38,    GND      Grond

Pin39,    SHLR     De linker/Juiste speld van de Vertoningscontrole. Normale hoge trekkracht

Pin40,    UPDN     Up/Down de speld van de Vertoningscontrole. Normale lage trekkracht

Pin41,    VGH        Positieve Macht voor TFT

Pin42,    VGL         Negatieve Macht voor TFT

Pin43,    AVDD       Analoog leveringsvoltage

Pin44,    NRESET      Het terugstellensignaal

Pin45,     NC         Geen Verbinding

Pin46,    VCOM     Gemeenschappelijk Voltage (NC)

Pin47,    DITHER   De controlespeld van de Ditheringsfunctie. Normale lage trekkracht. H: Laat dithering functie, 6bit-resolutie toe. L: Maak dithering functie, resolutie met 8 bits onbruikbaar

Pin48,     GND      Grond

Pin49~Pin50,    NC    Geen Verbinding

7“ TFT RGB LCD, vertoning 7 van 800x480 LCD“ Tekening

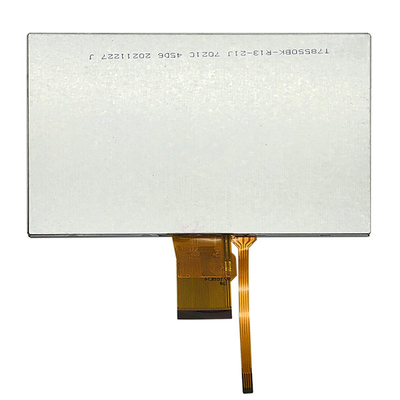

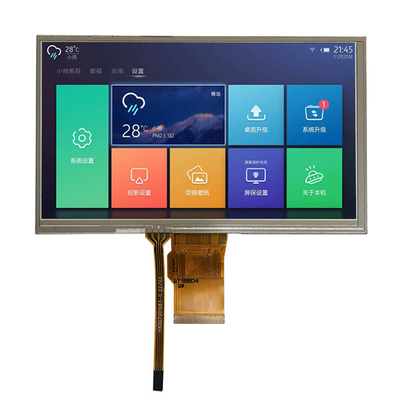

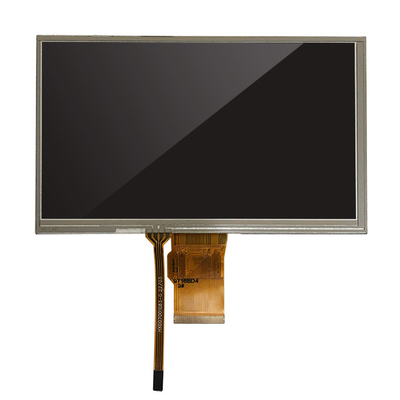

7“ TFT RGB LCD, vertoning 7 van 800x480 LCD“ Echt Productbeeld

Sleutelwoord: tft 7“, 7 tft lcd, 7“ tft lcd, 7 duim tft lcd, tft lcd 7, 7 tftvertoning, 7“ tftvertoning, 7 duim tft vertoning, tft vertoning 7 duim, tft vertoning 7“, 7 duim tft lcd vertoning, 7 duimaanraking TFT, 7“ lcd van de tftaanraking vertoning, TFT 7“ met CTP, 7“ duimctp aanraking TFT, 7“ TFT CTP aanraking lcd. 7“ RTP LCD, RGB 7 DUIM, RGB TFT 7“
