Productdetails:
|
| Producten: | 2.4 inch IPS TFT LCD | Resolutie: | 240*320 pixels |
|---|---|---|---|
| Touchscreen: | Zonder | Zichtrichting: | IPS, alle gezichtshoeken |
| Interface: | SPI | Pinnummer: | 10 pinnen (optioneel 24 pinnen) |
| Verbinding: | Plug-in | Oppervlaktehelderheid: | 400 cd/m2 (aanpasbaar) |
| DRIVER IC: | ST7789V | LED-levensduur: | 40,000 uur |
| Operatieve temperatuur.: | -20°C tot +70°C | Naleving: | REACH- en RoHS-conform |
| Markeren: | 10 pin IPS TFT LCD,2.4 inch IPS TFT LCD,SPI-interface IPS TFT LCD |
||
2.4 inch IPS TFT LCD SPI Interface 240*320 Dots Product Inleiding
Het 2,4-inch TFT-LCD-scherm is een veel voorkomend LCD-scherm met een hoge resolutie, heldere kleuren en een snelle reactiesnelheid.industriële beheersveldenOp het gebied van consumentenelektronica worden 2,4 inch TFT-LCD-schermen veel gebruikt in slimme draagbare apparaten, draagbare gameconsoles, slimme thuisbedieningspanelen en andere producten.De volledige kleur en de brede kijkhoek voldoen aan de vereisten van de consument voor beeldschermeffecten.
2Een.4-inch IPS TFT-scherm met een resolutie van 240 × 320 pixels zorgt voor een helder beeldscherm.Dit model SFTO240JY-7179AN heeft een SPI-interface en kan een helderheid van 400cd/m2 bereikenHet maakt gebruik van IPS-technologie, waardoor een bijna 180° volledig gezichtsveld wordt geboden, waardoor een goede visuele ervaring vanuit alle hoeken wordt gewaarborgd.Het product kan tussen -20 °C en 70 °C werken en zich aanpassen aan verschillende omgevingsomstandighedenHet kan tussen -30 °C en 80 °C worden bewaard, zodat langdurige opslag de prestaties niet beïnvloedt.
Kenmerken
| Artikel 1 | Specificatie | Eenheid |
| Afbeeldingsmodus | Normaal zwart, doorgevoerd. | / |
| Zichtrichting | Alle | / |
| Kleuren | 262K | / |
| Rijden IC | De volgende categorieën zijn bedoeld: | / |
| Interface type | 4 Lijn SPI | / |
| Dimensionele contouren | 42.72 ((W) x 59.46 ((H) x 2.34 ((T) |
mm |
| Actief gebied | 36.72 ((W) x 48.96 ((H) |
mm |
| Resolutie | 240 RGB ((H) x 320 ((V) | pixels |
| Pixel Pitch | 0.153 ((W) x 0.153 ((H) |
mm |
Ontwerp van de lijn
Interface pin beschrijving
|
Pin. Nee. |
Symbool | Beschrijving |
| 1 | GND | Ground |
|
2 |
RS |
Registreer selecteer pin, RS= ¥ 1 ¥: Gegevens weergeven. RS = ¥0 ¥: commandogegevens. |
| 3 | CS |
Chip selecteer pin ((Low ) |
| 4 | SCL | Een serie-klokpen. |
| 5 | SDA | Invoer/uitvoer van seriële gegevens |
| 6 | Reset | LCM Reset pin |
| 7 | VCC | Stroomvoorziening voor Analog ((2.8V-3.3V) |
| 8 | GND | Ground |
| 9 | LED+ | Anode van achtergrondlicht |
| 10 | LED's | Katode van achterlicht |
Absolute maximale ratings
| Parameter | Symbool | Min. | Maximaal | Eenheid |
| Logische voedingsspanning | IOVCC | -Nee.3 | 4.6 | V |
| Analoog voedingsspanning | VCC | -Nee.3 | 4.6 | V |
| Werktemperatuur | Hoogte | - 20 | 70 | °C |
| Bergingstemperatuur | Tst | -30 | 80 | °C |
| Vochtigheid | RH |
- Dat is... |
90% ((Max60C) | RH |
Elektrische kenmerken
| Parameter | Symbool | Min. | Type | Maximaal | Eenheid |
| Logische voedingsspanning | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Analoog voedingsspanning | VCC | 2.6 | 2.8 | 3.3 |
- Dat is... |
| Invoerstroom | - Ik weet het. |
- Dat is... |
20 |
- Dat is... |
mA |
Achterlichtkenmerken
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid |
| Voorspanning | Vf | 3.0 | 3.2 | 3.4 | V |
| Voorstroom | Als |
- Dat is... |
80 |
- Dat is... |
mA |
| Operationeel levensduur |
- Dat is... |
- Dat is... |
40000 |
- Dat is... |
Uren |

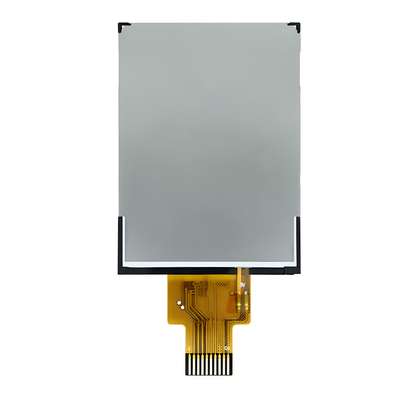

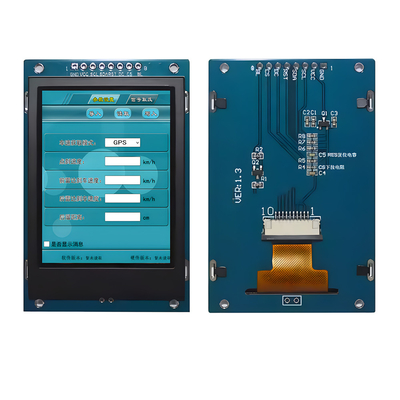

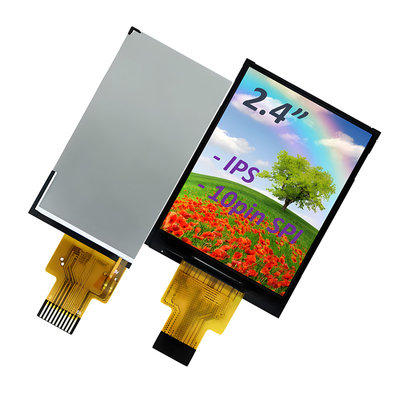

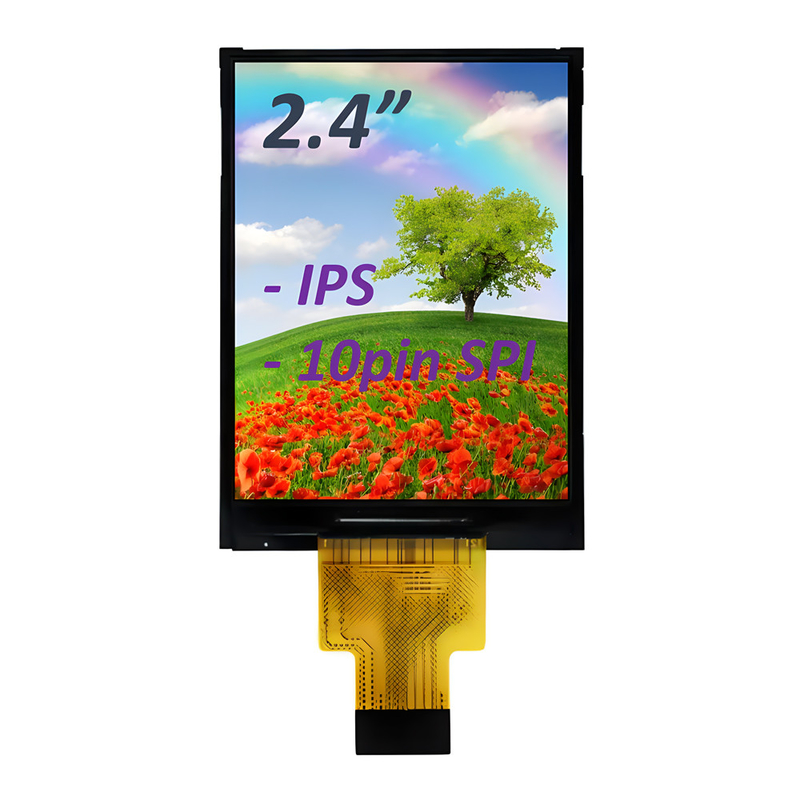

Productfoto
Faciliteiten en certificaten
