Productdetails:
|
| Producten: | 1.3 inch TFT+PCB | PCB's: | PCB met zeven koppen |
|---|---|---|---|
| Resolutie: | 240x240 punten | Dekselglas: | Aanpasbaar |
| Zichtrichting: | IPS Vrije kijkhoek | Interface: | SPI-interface |
| Pinnummer: | 7 spelden | Verbinding: | Header Pin |
| Oppervlaktehelderheid: | 250 cd/m2 ((nits) | LED-levensduur: | 40,000 uur |
| Certificaat: | ISO9001:2015 / ISO1400:2015 | Naleving: | Rohs & Reach-conform |
| Markeren: | 1.3" TFT LCD-scherm,240 x 240 TFT LCD-scherm,SPI-LCD-schermmodule |
||
1.3 inch TFT LCD module, 240x240 IPS 65K Full Color 3.3V met SPI Interface,
51 STM32 Ar duino Routines voor doe-het-zelf
SPI to serial chip is een multifunctionele chip die SPI-interfacesignalen kan omzetten in seriële signalen, die kunnen worden gebruikt om externe apparaten te verbinden en communicatie met hen te bereiken.SPI naar seriële poort chips hebben de voordelen van hoge snelheid transmissie, laag stroomverbruik en gebruiksgemak, en kan worden gebruikt in toepassingsscenario's zoals computerhardware, huishoudelijke apparaten en industriële besturing.
Dit 1,3 inch TFT LCD-scherm is een 7-pinscherm met SPI Serial connector.Daarom, is elk knooppunt relatief onafhankelijk en kan continu worden bestuurd, wat niet alleen de responssnelheid van het scherm verbetert, maar ook een nauwkeurige controle mogelijk maakt.De grootte van het display punt is 240 * 240De werkspanning van deze module bedraagt 3,3 V.De IC-driver is ST7789 met een beeldscherm van 23.4 * 23.4 mm; TFT-module grootte: 27.5 * 39 mm.
Kenmerken
| Artikel 1 |
Inhoud |
| Deelnummer | SFTM130JY-7181AN |
| LCD-grootte | 1.3 inch ((diagonaal) |
| Afbeeldingsmodus | Normaal zwart |
| Resolutie | 240 ((H) RGB x 240 ((V) |
| Puntpitch | 00,0975 (H) x 0,0975 ((V) mm |
| Actief gebied | 23.4 ((H) x 23.4 (V) mm |
| Grootte van de module | 27.5 ((H) x 39.0 ((V) x 11.3 ((D) mm |
| Kleurenversnelling | RGB Verticale streep |
| Interface | SPI |
| Rijden IC | De volgende categorieën zijn bedoeld: |
| Luminansie | 250 (TYP) cd/m2 |
| Zichtrichting | Alle zicht, IPS |
| Achterlicht | 2 Witte LED |
| Operatieve temp. | -20°C ~ + 70°C |
| Opbergtemperatuur | -30°C~+ 80°C |
| Gewicht | TBD |
Ontwerp van de lijn
Pin Definitie
| - Nee, dat is niet waar. | Naam | Invoer/uitvoer | Beschrijving |
| 1 | VCC | P | Stroomvoorziening voor de chip, DC 3.3-5V |
| 2 | GND | P | Ground |
| 3 | SCL | Ik... | Serial Clock Pin (SPI) |
| 4 | SDA | Invoer/uitvoer | Serial Data Pin (SPI) |
| 5 | RES# | Ik... | Reset signaalinvoer. |
| 6 | D.C. | Ik... | Gegevens / Command Control Pin, SPI Choice / Command Choice |
| 7 | BLK | Ik... | Achterlichtregeling, standaard zwevend, laag afgesloten |
Achterlichtkenmerken
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid |
| Voorspanning | Vf | 3.0 | 3.2 | 3.4 | V |
| Voorstroom | Als |
- Dat is... |
20 |
- Dat is... |
mA |
| Operationeel levensduur | - Dat is... | - Dat is... | 40000 |
- Dat is... |
Uren |
Optische kenmerken
| Artikel 1 | Symbool | Meetvoorwaarden | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid | |
| Reactietijd | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
Zienhoek |
θ |
φ = 0o | 25 oC | - | 80 | - |
Deg |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Contrastverhouding | CR | - | 25 oC | 800 | - | - | |
| Kleur van CIE-coördinaten | Wit | X | 25 oC | 0.300 | 0.302 | 0.304 | - |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| Rood | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
Groen |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
Blauw |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| Transmittantie (met polarisator) | 4. 18 | 4.65 | % | ||||

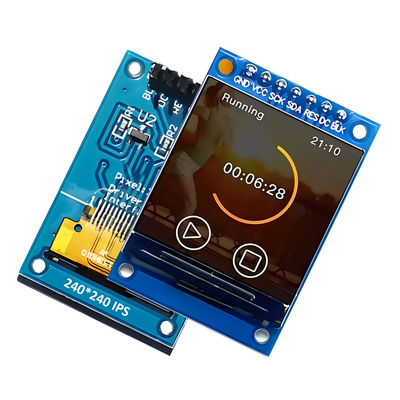

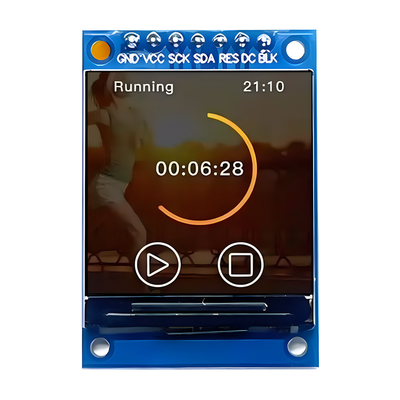

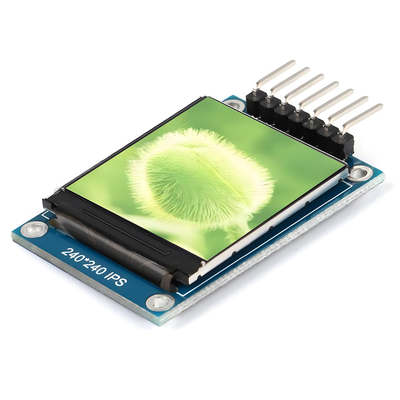

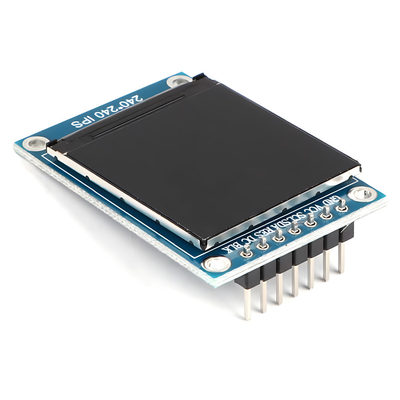

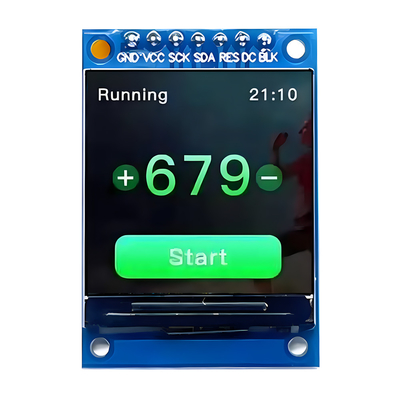

Productbeeld
Betrouwbaarheidstesten
| Testpunt |
Testconditie |
Inspectie na de test |
| Hoogtemperatuuroperatie | 85°C gedurende 96 uur |
Nadat de test is voltooid, moeten de geteste LCD-monsters voor functionele en visuele inspectie 2 tot 4 uur of langer in een omgeving met normale binnentemperatuur en luchtvochtigheid worden geplaatst.De monsters mogen niet de volgende gebreken hebben:: 2. Elke geteste module mag alleen voor één van de testprojecten worden gebruikt |
| Laagtemperatuuroperatie | -30°C gedurende 96 uur | |
| Hoge temperatuur opslag | 85°C gedurende 96 uur | |
| Lagering bij lage temperatuur | -30°C gedurende 96 uur | |
| Hoogtemperatuuroperatie Vochtigheidsoperatie | 60°C, 90%RH gedurende 72 uur | |
| Thermische schok | -10°C ((30 min) ~+25°C ((5 min) ~+60°C ((30 min) gedurende 10 cycli | |
| Vibratieproef (geen werking) |
Frequentie: 10~55Hz Amplitude:1.0mm. Ruimtijd: 11min. Testperiode: 6 cycli voor elke richting van X, Y, Z |
|
| Staticelektriciteitstest | Aanraking ±4KV, lucht aanraking ±8KV |
