Productdetails:
|
| Producten: | 1.54 inch TFT LCD | Touchscreen: | Zonder |
|---|---|---|---|
| Resolutie: | 240x240 punten | Dekselglas: | Aanpasbaar |
| Zichtrichting: | IPS, alle gezichtshoeken | Interface: | SPI-interface |
| Pinnummer: | 10 SPELDEN | Verbinding: | Inproppen |
| Oppervlaktehelderheid: | 250 cd/m2 ((nits) | LED-levensduur: | 40,000 uur |
| Certificaat: | ISO9001:2015 / ISO1400:2015 | Naleving: | Rohs & Reach-conform |
| Markeren: | SPI-interface Vierkant LCD-scherm,240*240 punten vierkant LCD-display,1 |
||
IPS TFT 1,54 inch, SPI TFT LCD 1,54 inch Product Inleiding
Een vierkant scherm is een speciaal LCD-product met een beeldverhouding van 1:1De vierkante schermen trekken geleidelijk de aandacht van de mensen, met ultra dunne totale grootte, hoge helderheid,lange weergaveSAEFDISPLAY kan vierkante displays leveren met afmetingen van 0,85 ", 1,3 ", 1,33 ", 1,4 ", 1,44 ", 1,54 ", 3,95 ", 4" en 7,6 ", die vaker worden gebruikt in handheld apparaten,slimme huishoudelijke apparaten, en andere speciale installatieomgevingen.
SFTO154JY-7166AN is een full-color vierkant TFT-LCD-scherm met een diagonale grootte van 1,54 inch en een resolutie van 240x240.Het maakt het zeer handig voor gebruikers om te programmeren en te gebruikenDe modulaire grootte van SFTO154JY-7166AN is 31,52 x 33,72 mm en de actieve oppervlakte is 27,72 x 27,72 mm. Het wordt bestuurd door ST7789P3, met een logisch voedingsspanningsbereik van 3,0 V tot 3,6 V.
Deze vierkante TFT-LCD kan werken in een temperatuurbereik van -20 °C tot +70 °C en het opslagtemperatuurbereik is -30 °C tot +80 °C.SFTO154JY-7166AN kan worden uitgerust met een nieuw ontworpen resistief aanraakscherm (RTP) of capacitief aanraakscherm.
Kenmerken
| Artikel 1 | Specificatie | Eenheid |
| Afbeeldingsmodus | Normaal zwart, overdraagbaar. | / |
| Zichtrichting | Alle | / |
| Kleuren | 262K | / |
| Rijden IC | De volgende categorieën zijn bedoeld: | / |
| Interface type | 4 Draad SPI | / |
| Dimensionele contouren | 31.52 ((W) x 33.72 ((H) x 1.94 ((T) |
mm |
| LCD-actief gebied | 27.72 ((W) x 27.72 ((H) |
mm |
| Resolutie | 240 RGB ((H) x 240 ((V) | pixels |
| Pixel Pitch | 0.1155 ((W) x 0.1155 ((H) |
mm |
IPS TFT 1,54 inch, SPI TFT LCD 1,54 inchProducttekening
Pin Definitie
|
Pin. Nee. |
Symbool | Beschrijving |
| 1 | GND | Ground |
|
2 |
D/C |
Register selecteer pin D/C = ¥ 1 ¥: weergave van gegevens. D/C = ¥0 ¥: commandogegevens. |
| 3 | CS |
Chip selecteer pin ((Low ) |
| 4 | SCL | Serial clock pin |
| 5 | SDA | Invoer / uitvoer van seriële gegevens |
| 6 | Reset | LCM Reset pin |
| 7 | VCC | Stroomvoorziening voor Analog ((2.8V-3.3V) |
| 8 | GND | Ground |
| 9 | LEDA | Anode van achtergrondlicht |
| 10 | LEDK | Katode van achterlicht |
Maximale ratings
| Parameter | Symbool | Min. | Maximaal | Eenheid |
| Logische voedingsspanning | IOVCC | -Nog niets.3 | 4.6 | V |
| Analoog voedingsspanning | VCC | -Nog niets.3 | 4.6 | V |
| Werktemperatuur | Hoogte | - 20 | 70 | °C |
| Bergingstemperatuur | Tst | -30 | 80 | °C |
| Vochtigheid | RH |
- Dat is... |
90% ((Max60C) | RH |
Elektrische kenmerken
| Parameter | Symbool | Min. | Type | Maximaal | Eenheid |
| Logische voedingsspanning | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Analoog voedingsspanning | VCC | 2.6 | 2.8 | 3.3 |
- Dat is... |
| Invoerstroom | - Ik weet het. |
- Dat is... |
20 |
- Dat is... |
mA |
| Luminansie |
- Dat is... |
250 |
- Dat is... |
Cd/m2 |
Optische specificaties
| Parameter | Symbool | Voorwaarde | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid | ||
|
Zienhoekbereik |
horizontaal | Θ3 |
CR>10 |
75 | 80 | - | Deg. | |
| Θ9 | 75 | 80 | - | Deg. | ||||
| Verticaal | Θ12 | 75 | 80 | - | Deg. | |||
| Θ6 | 75 | 80 | - | Deg. | ||||
| Contrastverhouding |
CR |
Θ = 0 |
700 |
900 |
- |
- |
||
| Overdraagbaarheid | Tr |
- |
4.6 | 5.4 |
- |
% | ||
| Kleurbereik |
CG |
- |
45 |
50 |
- |
% | ||
|
Reproductieop van kleur |
Rood |
Rx |
Θ = 0 |
0.601 | 0.631 | 0.661 | - | |
| Ry | 0.300 | 0.282 | 0.660 | - | ||||
|
Groen |
Gx | 0.252 | 0.282 | 0.312 | - | |||
| Gezondheid | 0.514 | 0.544 | 0.574 | - | ||||
|
Blauw |
Bx | 0.108 | 0.138 | 0.168 | - | |||
| Door | 0.125 | 0.155 | 0.185 | - | ||||
| Witte kleur | Wx |
Θ = 0 |
0.261 | 0.291 | 0.321 | - | ||
| Wy. | 0.304 | 0.334 | 0.364 |
- |
||||
| Reactietijd | Tr + Tf |
Ta= 25 C Θ = 0 |
- |
30 |
35 |
ms |
||

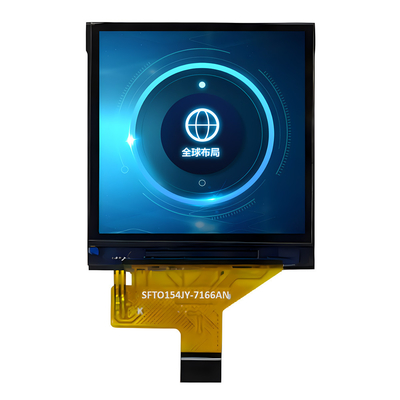

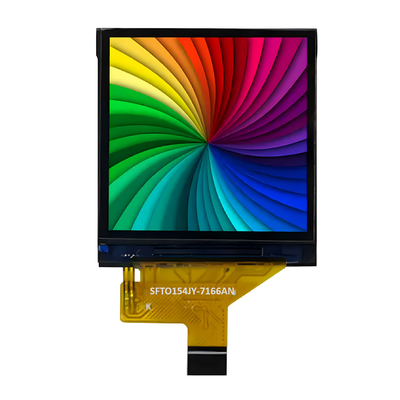

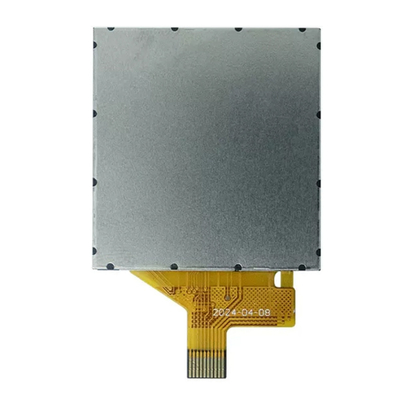

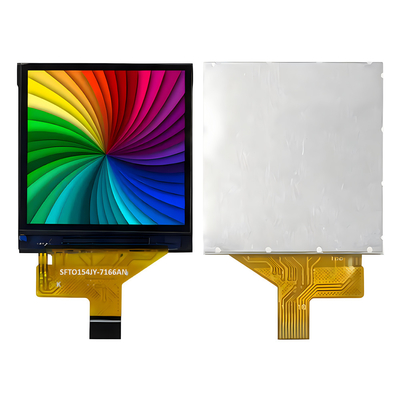

IPS TFT 1,54 inch, SPI TFT LCD 1,54 inchProductbeeld
Betrekking van de betrouwbaarheidstest
| - Nee, niet echt. |
Artikel 1 |
Voorwaarde | Criterium |
|
1 |
Hoge temperatuur(Niet-opererende test) |
80°C*240 uur |
Geen gebrek aan Operationeel functioneren bij kamertemperatuur Toegestaan (.IDD van LCM in pre- en post-test moet voldoen aan de specificatie
|
|
2 |
Lage temperatuur(Niet-opererende test) |
-30°C*240 uur |
|
|
3 |
Test bij hoge temperatuur/vochtigheid zonder werking |
60°C*90%RH*240 uur | |
|
4 |
Hoogtemperatuur Test
|
70°C*240 uur |
|
|
5 |
Werkzaam bij lage temperatuurTest |
-20°C*240 uur |
|
| 6 | Thermische schoktest | -20 °C(30 min) <>70 °C(30 min) * 10 CYCLES |
