Productdetails:
|
| Producten: | 2,4 Duimips de Vertoning van TFT | aanraakscherm: | Resistief touchscreen |
|---|---|---|---|
| Resolutie: | 240*320 | Zichtrichting: | Alle het Bekijken Hoeken |
| Interface: | MCU (aanpasbaar) | Pinnummer: | 25 pinnen (aanpasbaar) |
| Verbinding: | Plug-in (aanpasbaar) | Oppervlaktehelderheid: | 800 cd/m2 (aanpasbaar) |
| DRIVER IC: | ST7789V | LED-levensduur: | 40,000 uur |
| Operatieve temperatuur.: | -20°C tot +70°C | Naleving: | REACH- en RoHS-conform |
| Markeren: | 240x320 IPS TFT-scherm,2.4-inch IPS TFT-display,800nits IPS TFT-display |
||
Voor de toepassing van de voorschriften van punt 6.2.3 van bijlage I bij Verordening (EG) nr. 1907/2006 moet de in bijlage I bij Verordening (EG) nr. 1907/2006 vermelde voorschriften worden nageleefd.
Beschrijving
SAEF TECHNOLOGY SF-TC240H-8269B-T is een IPS-type TFT-LCD-scherm met een diagonale grootte van 2,4 inch.het product heeft een kijkhoek van 80 graden vanuit elke richting. De externe afmetingen van dit product zijn 60,26 * 42,72 * 3 mm, met behulp van ST7789V bestuurder IC en MCU interface.die kan voldoen aan de vereisten van de overgrote meerderheid van de producttoepassingenDit product is uitgerust met een resistief aanraakscherm (RTP), dat gebruiksvriendelijker is en een zeer goede gebruikerservaring biedt.
Toepassing
Deze 2.4 ′′ TFT LCD-module wordt veel gebruikt in afstandsbediening, medisch handheld apparaat, klein meetinstrument, analysatoren, smartwatch, draagbare apparaten, enz.
Tekening
Beschrijving van de PIN
| Nee, dat is niet zo. | PIN-naam | Invoer/uitvoer | Beschrijving |
| 1 | LED_K | O | LED-kathode |
| 2 | LED_A | O | LED-anode |
| 3 | GND | Ik... | Ground |
| 4 | VCC | Ik... | Stroomvoorziening 2.8V Spanning |
| 5 | IOVCC | Ik... | Stroomvoorziening 2.8V/1.8V Spanning |
| 6 | FMARK | O | De uitgangspin voor het verscheuren van het effect |
| 7 | /CS | Ik... | Invoerpen voor het chipselectiesignaal |
| 8 | Reset | Ik... | Invoersignaal LCM Reset |
| 9 | RS | Ik... | Signal selecteren |
| 10 | /WR | Ik... | Schrijf strobe-signaalinput pin |
| 11 | /RD | Ik... | Lees strobe-signaalinput pin |
| 12 | GND | Ik... | Ground |
| 13 tot 20 | DB7-DB0 | Invoer/uitvoer | Toon gegevens I/O |
| 21 | GND | Ik... | Ground |
| 22 | XR | O | Pin van het touchpaneel |
| 23 | YD | O | Pin van het touchpaneel |
| 24 | XL | O | Pin van het touchpaneel |
| 25 | VU | O | Pin van het touchpaneel |
Maximale absolute limiet
| Artikel 1 | Symbool | Waarde | Eenheid |
| Stroomtoevoerspanning voor logica | VDD | 1.6~3.3 | V |
| Inlaatspanning | Vinaal | VDD+0.3 | V |
| Werktemperatuur | Topr | - 20 tot 70 | °C |
| Bergingstemperatuur | Tstg | -30 tot 80 | °C |
LED-achterlichtspecificaties
| Artikel 1 | Symbool | Min. | TYP | Maximaal | Eenheid | Test |
| Voedingsspanning | Vf | 3.0 | 3.2 | 3.4 | V | Als=80mA |
| Voedingsstroom | Als | - | 80 | - | mA | - |
| Omgekeerde spanning | Vr | - | - | 5 | V | - |
| Energieverlies | Pd | - | - | mW | - | |
| Lichtsterkte voor LCM | | - | 800 | - | Cd/m2 | Als=80mA |
| Eenvormigheid voor LCM | - | 80 | - | - | % | Als=80 mA |
| Achterlichtkleur | Wit | |||||
Specificaties van het touchscreenpaneel
| Artikel 1 | Symbool | - Min. | Het type. | Max, ik ben er klaar voor. | Eenheid | Opmerking |
| Doorzichtigheid | - | - | 82 | - | % | JIS K-7105 |
| Nevel | - | - | 1 | - | % | JIS K-7105 |
| Hardheid van het oppervlak | - | - | 3 | - | H | 150 gf 45° |
| FPC peelingsterkte | - | 5 | - | N | Opwaarts 90° | |
| FPC-buigwerk | - | - | 3 | - | cyclus | R=1.0, 90° |
| Invoerkracht | - | - | 50 | Vrouw | - | |
| Nominale spanning | V-aanraking | 7 | V | D.C. | ||
| X-asweerstand | Rx | 300 | 900 | FPC-PIN | ||
| X-asweerstand | Ry | 200 | 500 | |||
| Lineariteit | - | - | ± 15 | ±2.0 | % | - |
| Geklets. | - | - | - | 20 | ms | - |
| Isolatieweerstand | Ri | 10 | - | - | MΩ | - |
| Notities Leven | - | 100,000 | - | - | Tijd | - |
| Invoerlevensduur | - | 1,000,000 | - | - | Tijd | - |
Optische kenmerken
| - Nee, dat is niet waar. | Artikel 1 | Symbool | Voorwaarden | Specificatie | Eenheid | |||
| Min. | Type | Maximaal | ||||||
| 1 | Reactietijd | Tr+Tf | 25°C | - | 15 | - | Mevrouw | |
| 2 | Overdraagbaarheid (met PL) | T(%) | - | - | 7.1 | - | - | |
| 3 | Contrastpercentage | Cr | θ=0, | - | 250 | - | - | |
| 4 | Bekijken | Wat? | θR | CR>10 | - | 80 | - | Deg |
| θL | - | 80 | - | |||||
| Ver. | Θ+ | - | 80 | - | ||||
| - Ik ben... | - | 80 | - | |||||

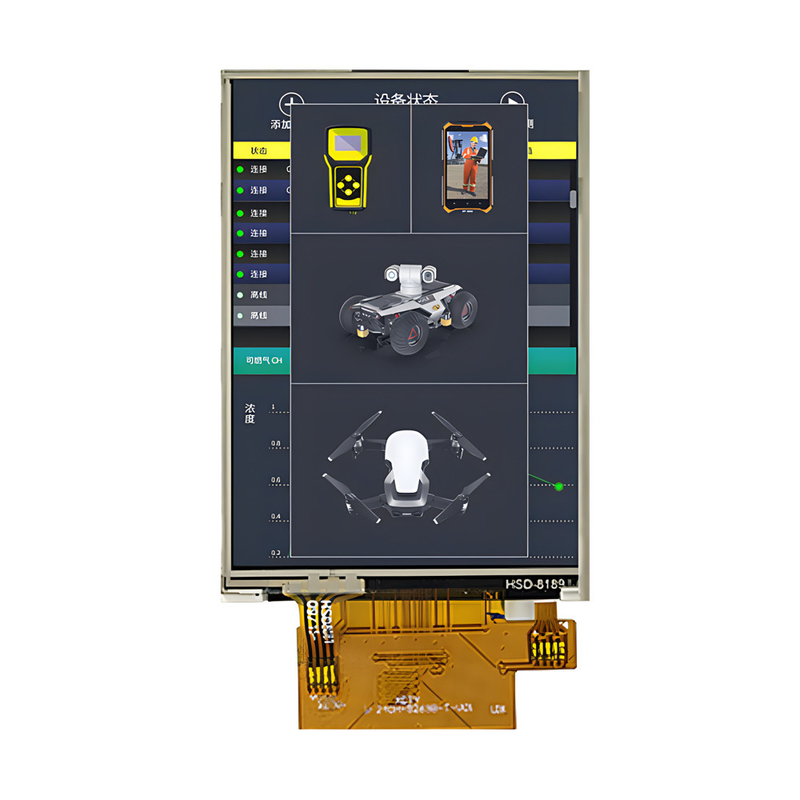

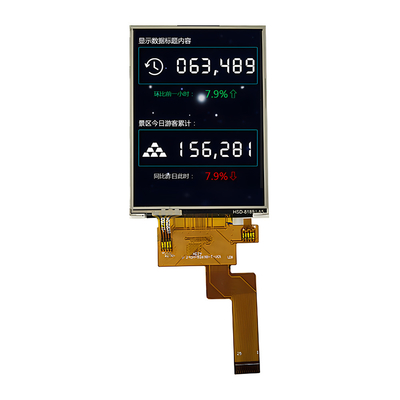

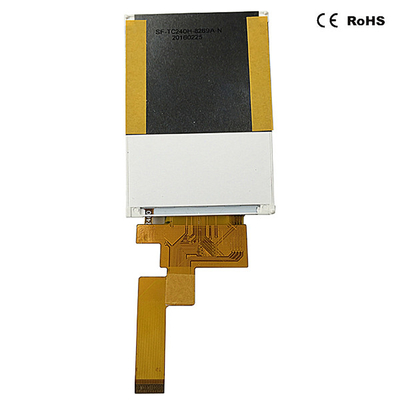

Productfoto
Fabrieksfaciliteiten en certificaten
