Productdetails:
|
| Producten: | 2TFT-LCD-scherm van 0,6 inch | Resolutie: | 480X320 |
|---|---|---|---|
| Zichtrichting: | IPS, alle gezichtshoeken | Touchscreen: | Resistief aanraakpaneel (RTP) |
| DRIVER IC: | R61531 | Pinnummer: | 40 pin's |
| Verbinding: | FPC-schakelaartype | Oppervlaktehelderheid: | 250 cd/m2 (nits) |
| Werktemperatuur: | -20°C tot +70°C | Interface: | MCU |
| LED-levensduur: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | 480x320 Resistief touchscreen TFT LCD,2.6 inch TFT LCD met resistief touchscreen,MCU Interface Resistive Touchscreen TFT LCD |
||
Over dit artikel Resistief aanraakscherm TFT LCD 2,6 inch SF-TC260A-9954A-T
Beschrijving
Het 2,6-inch resistief touchscreen TFT LCD display SF-TC260A-9954A-T is een veel gebruikt displayproduct in verschillende elektronische apparaten.6 inch SF-TC260A-9954A-T: De diagonale grootte van het scherm is 2,6 inch, met behulp van resistieve touchscreen technologie, MCU-interface, 480x320 pixel resolutie, en 262K full-color technologie,het hele scherm in staat stelt om heldere en levendige beelden te leverenHet gebruik van IPS-technologie om gebruikers een brede kijkhoek te bieden, zodat de beeldkwaliteit vanuit verschillende hoeken kan worden gehandhaafd.Het werktemperatuurbereik van dit product is -20 ° C tot 70 ° C, geschikt voor verschillende gebruiksomgevingen.
Ontwerp van de lijn
Beschrijving van de PIN
| Nee, dat is niet zo. | PIN-naam | Invoer/uitvoer | Beschrijving |
| 1 | VU | Invoer/uitvoer | Invoersignaal van het touchpaneel |
| 2 | XL | Invoer/uitvoer | Invoersignaal van het touchpaneel |
| 3 | YD | Invoer/uitvoer | Invoersignaal van het touchpaneel |
| 4 | XR | Invoer/uitvoer | Invoersignaal van het touchpaneel |
| 5 | GND | P | Ground |
| 6 | IOVCC | P | Stroomvoorziening 2.8V/1.8V Spanning |
| 7 | VCI | P | Stroomvoorziening2.8V Spanning |
| 8 | IM0 | Ik... | 8BIT/16BIT SELECT |
| 9 | GND | P | Ground |
| 10 | Reset | Ik... | Invoersignaal LCM Reset |
| 11 | CS | Ik... | Invoerpen voor het chipselectiesignaal |
| 12 | RS | Ik... | Bevel/gegevens selectie signaal. |
| 13 | GND | P | Ground |
| 14 | WR | Ik... | Schrijf strobe signaal |
| 15 | RD | Ik... | Strobe-signaal. |
| 16 tot 31 | DB0-DB15 | Invoer/uitvoer | Gegevenssignaal |
| 32 | GND | P | Ground |
| 33 | LED_A | P | LED-anode |
| 34 | LED_K1 | P | LED-kathode |
| 35 | LED_K2 | P | LED-kathode |
| 36 | LED_K3 | P | LED-kathode |
| 37 | LED_K4 | P | LED-kathode |
| 38 | LED_K5 | P | LED-kathode |
| 39 | LED_K6 | P | LED-kathode |
| 40 | GND | P | Ground |
Maximale absolute limiet
| Artikel 1 | Symbool | Waarde | Eenheid |
| Stroomtoevoerspanning voor logica | VDD | 1.6~3.3 | V |
| Inlaatspanning | Vinaal | VDD+0.3 | V |
| Werktemperatuur | Topr | - 20 tot 70 | °C |
| Bergingstemperatuur | Tstg | -30 tot 80 | °C |
DC-kenmerken (VDD=2,8V,Ta=25°C)
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid | Testvoorwaarde |
| Werkspanning | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Voedingsstroom | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Inlaatspanning | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Inlaatlektrom | IIL | - Eén.0 | - | 1.0 | mA | VIN=VDD of VSS |
Achterlicht Elektro-optische kenmerken
| Artikel 1 | Symbool | Min. | TYP | Maximaal | Eenheid |
Test Voorwaarde |
Notitie |
| Voedingsspanning | Vf | 3 | 3.2 | 3.4 | V | If= 90 mA | - |
| Voedingsstroom | Als | - | 90 | - | mA | - | - |
| Omgekeerde spanning | Vr | - | - | 5 | V | - | |
| Energieverlies | Pd | - | 192 | - | mW | - | |
| Lichtsterkte voor LCM |
- |
250 | 300 | - | Cd/m2 | If= 90 mA | - |
| Eenvormigheid voor LCM | - | 80 | - | - | % | If= 90 mA | - |
| Achterlichtkleur | Wit | ||||||
Specificaties van het touchscreenpaneel
| Artikel 1 | Symbool | - Min. | Het type. | Max, ik ben er klaar voor. | Eenheid | Opmerking |
| Doorzichtigheid | - | - | 82 | - | % | |
| Nevel | - | - | 1 | - | % | |
| Hardheid van het oppervlak | - | - | 3 | - | H | |
| FPC peelingsterkte | - | 5 | - | N | ||
| FPC-buigwerk | - | - | 3 | - | cyclus | |
| Invoerkracht | - | - | 50 | Vrouw | ||
| Nominale spanning | V-aanraking | 7 | V | |||
| X-asweerstand | Rx | 200 | 500 | |||
| X-asweerstand | Ry | 400 | 1000 | |||
| Lineariteit | - | - | ± 15 | ±2.0 | % | - |
| Geklets. | - | - | - | 20 | ms | - |
| Isolatieweerstand | Ri | 10 | - | - | MΩ | - |
| Notities Leven | - | 50,000 | - | - | Tijd | - |
| Invoerlevensduur | - | 1,00,000 | - | - | Tijd | - |
Optische kenmerken
| - Nee, dat is niet waar. | Artikel 1 | Symbool | Voorwaarden | Specificatie | Eenheid | Notitie | |||
| Min. | Type | Maximaal | |||||||
| 1 | Reactietijd | Tr+Tf | 25°C | - | 15 | - | Mevrouw | (1) (2) | |
| 2 | Overdraagbaarheid (met PL) | T(%) | - | - | 7.1 | - | - | - | |
| 3 | Contrastpercentage | Cr |
θ=0, Normale kijkhoek |
- | 600 | - | - | (1)(3) | |
| 4 |
Bekijken Hoek
|
Wat? | θR | CR>10 | 80 | - | Deg | - | |
| θL | 80 | - | |||||||
| Ver. | Θ+ | 80 | - | ||||||
| - Ik ben... | 80 | - | |||||||

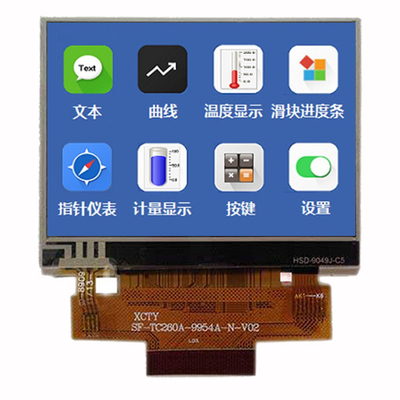

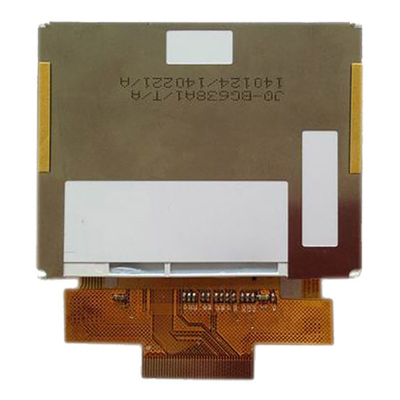

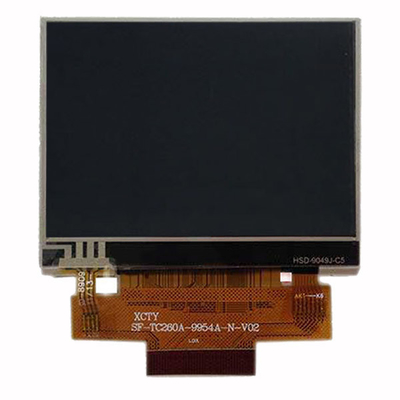

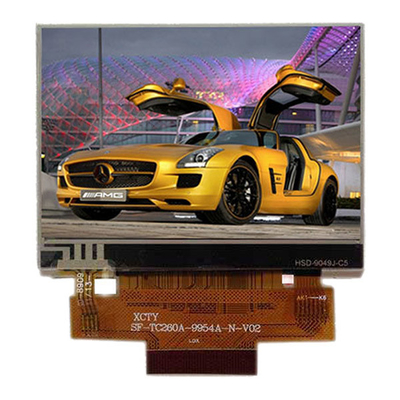

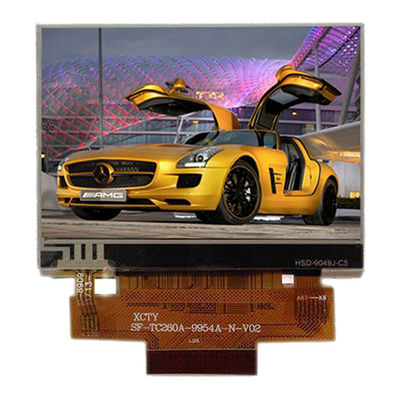

Productbeeld
