Productdetails:
|
| Producten: | 3.5" LCD-module | Resolutie: | 320x480 pixel |
|---|---|---|---|
| Zichtrichting: | 12 uur | Aanraakscherm: | Weerstand biedend Aanrakingscomité |
| De Afmeting van het dekkingsglas: | Aanpasbaar/facultatief | Interface: | RGB/MCU optioneel |
| Pinnummer: | 45 spelden | Verbinding: | ZIF FPC |
| Oppervlaktehelderheid: | 300 cd/m2 (nits) | LED-levensduur: | 40,000 uur |
| Markeren: | 320x480 TFT-LCD,TFT-LCD met resistief touchscreen,3.5 inch TFT LCD |
||
3.5" 320x480 TFT LCD 12 uur
Model nr. SF-TC350H-8677A1-T
SF-TC350H-8677A1-T is een TFT-LCD-module.5 ′′ display area bevat 320X ((RGB) X480 pixels en kan tot 262K kleuren weergeven.Dit product voldoet aan het milieucriterium van RoHS.
SF-TC350H-8677A1-T is een 3,5 inch diagonaal TN transmisieve type TFT LCD display module.Deze TFT-displaymodule gebruikt ILI9488 driver IC die MCU+RGB interface ondersteuntDeze 320x480 TFT LCD-module heeft een helderheid van 300 cd/m2 met een contrastverhouding (typische waarde) van 500:1De module werkt bij een temperatuur van -20 tot +70°C, de opslagtemperatuur varieert van -30 tot +80°C.
Resistief touchscreen 3,5" TFT LCD-product
![]()
![]()
Beschrijving van de PIN
| Nee, dat is niet zo. | PIN-naam | Invoer/uitvoer | Beschrijving |
| 1 | GND | Ik... | Ground |
| 2 | LEDA | O | LED-anode |
| 3 | LEDK | O | LED-kathode |
| 4 | GND | Ik... | Ground |
| 5 | VCC | Ik... | Stroomvoorziening 2.8V Spanning |
| 6 | VCC | Ik... | Stroomvoorziening 2.8V Spanning |
| 7 | GND | Ik... | Ground |
| 8 | Reset | Ik... | Invoersignaal LCM Reset |
| 9 | VSYNC | Ik... | Frame Verticaal Synchronisatie Signal |
| 10 | HSYNC | Ik... | Lijnhorizontaal synchronisatiesignaal |
| 11 | DOTCLK | Ik... | Puntkloksignaal voor RGB-interface-operatie |
| 12 | ENABLE | Ik... | Data-activatie-signaal voor RGB-interface-operatie |
| 13 | GND | Ik... | Ground |
| 14 | IM0 | Ik... | Selecteer Interface mode signaal. |
| 15 | IM2 | Ik... | Selecteer Interface mode signaal. |
| 16-31 | DB15-DB0 | Invoer/uitvoer | Toon gegevens I/O |
| 32 | GND | Ik... | Ground |
| 33 | SDA | Ik... | Seriële invoersignaal |
| 34 | WRX-SCL | Ik... | Lees strobe-signaalinput pin |
| 35 | CSX | Ik... | Invoerpen voor het chipselectiesignaal |
| 36 | GND | Ik... | Ground |
| 37 | XR | O | Pin van het touchpaneel |
| 38 | YD | O | Pin van het touchpaneel |
| 39 | XL | O | Pin van het touchpaneel |
| 40 | VU | O | Pin van het touchpaneel |
| 41 | DCX | Ik... | Signal voor de selectie van het register |
| 42 | IM1 | Ik... | Selecteer Interface mode signaal. |
| 43 | RDX | Ik... | Signal lezen |
| 44 | GND | Ik... | Ground |
| 45 | TE | Ik... | Als uitgangssignaal voor TE (Tearing Effect) dienen |
Absolute maximale ratings
| Artikel 1 | Symbool | Waarde | Eenheid |
| Stroomtoevoerspanning voor logica | VDD | 1.6~3.3 | V |
| Inlaatspanning | Vinaal | VDD+0.3 | V |
| Werktemperatuur | Topr | - 20 tot 70 | °C |
| Bergingstemperatuur | Tstg | -30 tot 80 | °C |
DC-kenmerken (VDD=2,8V,Ta=25°C)
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid | Testvoorwaarde |
| Werkspanning | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Voedingsstroom | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Inlaatspanning | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Inlaatlektrom | IIL | - Eén.0 | - | 1.0 | mA | VIN=VDD of VSS |
Achterlicht Elektro-optische kenmerken
| Artikel 1 | Symbool | Min. | TYP | Maximaal | Eenheid |
Test Voorwaarde |
Notitie |
| Voedingsspanning | Vf | - | 19.2 | - | V | Als=20 mA | - |
| Voedingsstroom | Als | - | 20 | - | mA | - | - |
| Omgekeerde spanning | Vr | - | - | 5 | V | - | |
| Energieverlies | Pd | - | - | - | mW | - | |
| Lichtsterkte voor LCM |
- |
- | 300 | - | Cd/m2 | Als = 20mA | - |
| Eenvormigheid voor LCM | - | 80 | - | - | % | Als=20 mA | - |
| Achterlichtkleur | Wit | ||||||
Specificaties van het touchscreenpaneel
| Artikel 1 | Symbool | - Min. | Het type. | Max, ik ben er klaar voor. | Eenheid | Opmerking |
| Doorzichtigheid | - | - | 82 | - | % | JIS K-7105 |
| Nevel | - | - | 1 | - | % | JIS K-7105 |
| Hardheid van het oppervlak | - | - | 3 | - | H | 150 gf 45° |
| FPC peelingsterkte | - | 5 | - | N | Opwaarts 90° | |
| FPC-buigwerk | - | - | 3 | - | cyclus | R=1.0, 90° |
| Invoerkracht | - | - | 50 | Vrouw | - | |
| Nominale spanning | V-aanraking | 7 | V | D.C. | ||
| X-asweerstand | Rx | 150 | 500 | FPC-PIN | ||
| X-asweerstand | Ry | 300 | 900 | |||
| Lineariteit | - | - | ± 15 | ±2.0 | % | - |
| Geklets. | - | - | - | 15 | ms | - |
| Isolatieweerstand | Ri | 10 | - | - | MΩ | - |
| Notities Leven | - | 100,000 | - | - | Tijd | - |
| Invoerlevensduur | - | 1,000,000 | - | - | Tijd | - |
Optische kenmerken
| - Nee, dat is niet waar. | Artikel 1 | Symbool | Voorwaarden | Specificatie | Eenheid | Notitie | |||
| Min. | Type | Maximaal | |||||||
| 1 | Reactietijd | Tr+Tf | 25°C | - | 12 | 24 | Mevrouw | (1) (2) | |
| 2 | Transmissiekracht ((Zonder polarisator) | T(%) | - | - | 14.74 | - | - | - | |
| 3 | Contrastpercentage | Cr |
θ=0, Normale kijkhoek |
400 | 500 | - | - | (1)(3) | |
| 4 |
Bekijken Hoek
|
Wat? | θR | CR>10 | - | 70 | - | Deg | - |
| θL | - | 70 | - | ||||||
| Ver. | Θ+ | - | 70 | - | |||||
| - Ik ben... | - | 60 | - | ||||||
| 5 | Chromatische kleur | Wit | X | C-licht | 0.283 | 0.303 | 0.323 | - | - |
| Y | 0.305 | 0.325 | 0.345 | ||||||
| Rood | X | 0.606 | 0.626 | 0.646 | |||||
| Y | 0.314 | 0.334 | 0.354 | ||||||
| Groen | X | 0.257 | 0.277 | 0.297 | |||||
| Y | 0.529 | 0.549 | 0.569 | ||||||
| Blauw | X | 0.122 | 0.142 | 0.162 | |||||
| Y | 0.102 | 0.122 | 0.142 | ||||||

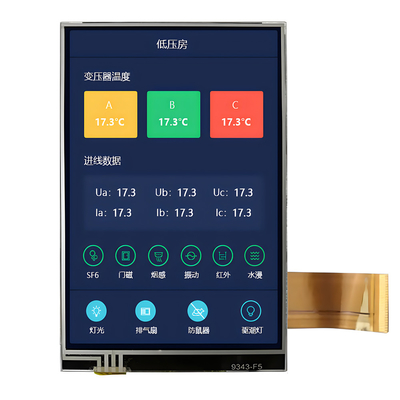

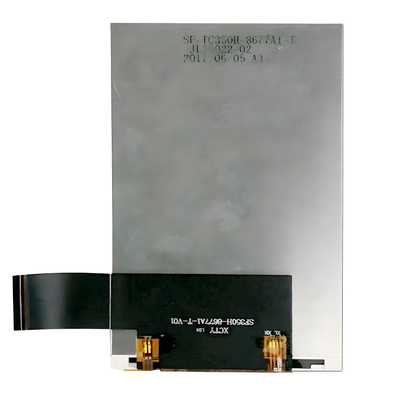

Resistief touchscreen 3,5" TFT LCD-productbeeld
![]()
![]()
