Productdetails:
|
| Producten: | De Vertoning van 4,3 Duimtft lcd | Resolutie: | 480x800 pixel |
|---|---|---|---|
| Interface: | RGB | Zichtrichting: | Alle gezichtshoeken (IPS) |
| aanraakscherm: | Met Weerstand biedend Touch screen | Oppervlaktehelderheid: | 300 cd/m2 (aanpasbaar) |
| Bestuurder IC: | HX8369-A01 | Drijfvoltage: | 2.8 V |
| Operatieve temp.: | -20°C tot +70°C | Opbergtemperatuur: | -30°C tot +80°C |
| Verbinding: | ZIF FPC (aanpasbaar) | Naleving: | REACH- en RoHS-conform |
| Markeren: | 480x800 IPS TFT LCD-scherm,Portrettype IPS TFT LCD-display,RGB-interface IPS TFT LCD-scherm |
||
4.3 inch IPS TFT 480X800 LCD-scherm, portrettype 4.3 inch RGB-interface TFT Product Inleiding
Een snelle productoverzicht
Grootte: 4,3 inch IPS TFT-display
Resolutie: 480 x 800 punten
¢ Zichtrichting: IPS alle gezichtshoeken
Interface: RGB
¢Stuurder IC:HX8369
¢ Control-Board: Nee
¢ Helderheid (cd/m2): 300
¢ Aanraakscherm: Resistief aanraakscherm
Productbeschrijving
Deze grafische TFT-display is een 4,3 inch diagonaal, full-color TFT.met een ingebouwde resistieve touchscreen met de aansluiting naar de TAB-connector voor het scherm.
Deze LCD TFT heeft een ingebouwde controller en een enkele spanning van 2,8v voor stroomvoorziening en logica.
Deze module ziet er geweldig uit.
Productinformatie
| Product: | 4.3 inch TFT LCD-scherm |
| Resolutie: | 480x800 pixels |
| Interface: | RGB |
| Zichtrichting: | Alle gezichtshoeken (IPS) |
| Touchscreen: | Met resistief touchscreen |
| Oppervlakteverlichting: | 300 Cd/m2 (aanpasbaar) |
| Bestuurder IC: | HX8369-A01 |
| Bestuurspanning: | 2.8 V |
| Werktemperatuur | -20°C tot +70°C |
| Opbergtemp.: | -30°C tot +80°C |
| Verbinding: | ZIF FPC (aanpasbaar) |
| Naleving: | REACH- en RoHS-conform |
4.3 inch IPS TFT 480X800 LCD-scherm, portrettype 4.3 inch RGB-interface TFT Producttekening
Pin Definitie
| Nee, dat is niet zo. | Pinnaam | Invoer/uitvoer | Beschrijving |
| 1 | GND | Ik... | Ground |
| 2 | LEDA | O | LED-anode |
| 3 | LEDK | O | LED-kathode |
| 4 | VCC | Ik... | Stroomvoorziening 2.8V Spanning |
| 5 | IOVCC | Ik... | Stroomvoorziening 2.8V/1.8V Spanning |
| 6 | SDO | Ik... | Serial input signaal |
| 7 | SDI | Ik... | Seriële invoersignaal |
| 8 | GND | Ik... | Ground |
| 9 | SCL_WR | Ik... | Lees strobe-signaalinput pin |
| 10 | CS | Ik... | Invoerpen voor het chipselectiesignaal |
| 11 | NC | Ik... | NC |
| 12 | Reset | Ik... | Invoersignaal LCM Reset |
| 13 tot 20 | R0-R7 | Invoer/uitvoer | Toon gegevens I/O |
| 21-28 | G0-G7 | Invoer/uitvoer | Toon gegevens I/O |
| 29-36 | B0-B7 | Invoer/uitvoer | Toon gegevens I/O |
| 37 | DE | Ik... | Data-activatie-signaal voor RGB-interface-operatie |
| 38 | GND | Ik... | Ground |
| 39 | PLK | Ik... | Puntkloksignaal voor RGB-interface-operatie |
| 40 | GND | Ik... | Ground |
| 41 | HS | Ik... | Lijnhorizontaal synchronisatiesignaal |
| 42 | VS | Ik... | Frame Verticaal Synchronisatie Signal |
| 43 | Identificatie | - | - |
| 44 | PWM | Ik... | Deze pin is aangesloten op de externe LED-driver. |
| 45-46 | GND | Ik... | Ground |
| 47 | VU | O | Pin van het touchpaneel |
| 48 | XL | O | Pin van het touchpaneel |
| 49 | YD | O | Pin van het touchpaneel |
| 50 | XR | O | Pin van het touchpaneel |
| 51 | GND | Ik... | Ground |
DC-kenmerken
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid | Testvoorwaarde |
| Werkspanning | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Voedingsstroom | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Inlaatspanning | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Inlaatlektrom | IIL | - Eén.0 | - | 1.0 | mA | VIN=VDD of VSS |
Opmerking: een hogere spanning kan de module beschadigen.
Achterlicht Elektro-optische kenmerken
| Artikel 1 | Symbool | Min. | TYP | Maximaal | Eenheid |
Test Voorwaarde |
Notitie |
| Voedingsspanning | Vf | - | 25.6 | - | V | Als=20 mA | - |
| Voedingsstroom | Als | - | 20 | - | mA | - | - |
| Omgekeerde spanning | Vr | - | - | 5 | V | - | |
| Energieverlies | Pd | - | - | - | mW | - | |
| Lichtsterkte voor LCM |
- |
- | 300 | - | Cd/m2 | Als = 20mA | - |
| Eenvormigheid voor LCM | - | 80 | - | - | % | Als=20 mA | - |
| Achterlichtkleur | Wit | ||||||
Optische kenmerken
| - Nee, dat is niet waar. | Artikel 1 | Symbool | Voorwaarden | Specificatie | Eenheid | |||
| Min. | Type | Maximaal | ||||||
| 1 | Reactietijd | Tr+Tf | 25°C | - | 15 | - | Mevrouw | |
| 2 | Overdraagbaarheid (met PL) | T(%) | - | - | 7.1 | - | - | |
| 3 | Contrastpercentage | Cr |
θ=0, Normale kijkhoek |
- | 250 | - | - | |
| 4 |
Bekijken Hoek
|
Wat? | θR | CR>10 | - | 80 | - | Deg |
| θL | - | 80 | - | |||||
| Ver. | Θ+ | - | 80 | - | ||||
| - Ik ben... | - | 80 | - | |||||

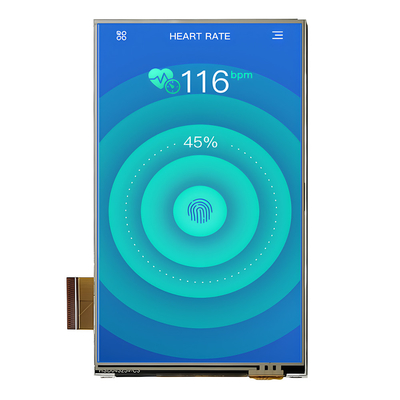

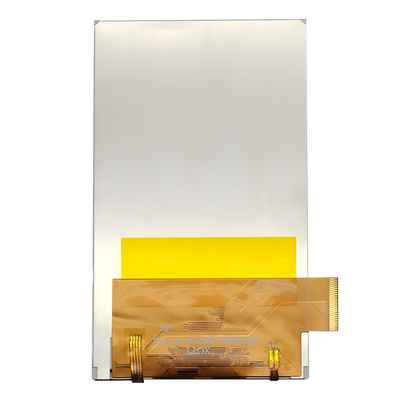

4.3 inch IPS TFT 480X800 LCD-scherm, portrettype 4.3 inch RGB-interface TFT Productbeeld
TFT-LCD-displaymodulefabrikant - meer dan 300 TFT-standaardartikelen op de markt
SAEF Technology is een wereldwijd toonaangevende fabrikant van TFT-LCD-displays in China. SAEF biedt een breed productassortiment van kleine tot middelgrote TFT-displaymodules in maten variërend van 0,96" tot 1".22" rond, 1,28" rond,1.44", 1.54", 1.77, 2", 2.1" rond, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" en 28" TFT (diagonale grootte van het actieve gebied) enzovoort. Er zijn meer dan 300 TFT-standaardmodellen vermeld op deze website;Bovendien, is bijna elk item aanvaardbaar om af te leiden van de standaard items om aan de behoeften van de klant te voldoen.
SAEF-TFT-displays zijn volgens industriële standaarden gekwalificeerd, waaronder standaard-TFT-LCD-modules, IPS-TFT, hooghelderheid-TFT-LCD (zonlichtleesbaar display), TFT-panelen met controllerboards,TFT-staaftype, Wide Temperature TFT LCD. Deze displays omvatten landschap- of portretmodus.SAEF TFT-LCD-displays zijn verkrijgbaar in verschillende resoluties, evenals aanraakschermen optioneel in resistieve en geprojecteerde capacitieve (PCAP-aanraakscherm) technologieVeel van onze TFT-displaymodules hebben meer dan één interface, waaronder MCU, RGB, TTL, LVDS en MIPI DSI.SAEF TFT-modules zijn perfect voor een aantal toepassingen, waaronder industriële besturing, koffiemachine, medische apparatuur, POS-systeem, automatisering, GPS-navigator, witte goederen, energiecontrole, telecommunicatie, medische apparatuur, enz.
