Productdetails:
|
| Producten: | 4.3 inch Resistief touchscreen TFT | Resolutie: | 480 × 272 |
|---|---|---|---|
| Zichtrichting: | IPS, alle gezichtshoeken | DRIVER IC: | ST7283 |
| Touchscreen: | Resistief aanraakpaneel (RTP) | Pinnummer: | 40 pin's |
| Verbinding: | ZIF FPC 46 mm | Oppervlaktehelderheid: | 500 cd/m2 (nits) |
| Werkspanning: | 3.3V | Interface: | rgb |
| Operatieve temperatuur.: | 20°C tot +70°C | Opbergtemperatuur: | -30°C tot +80°C |
| LED-levensduur: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | IPS Resistive Touchsceen,4.3 inch TFT LCD module,480x272 de Module van puntentft lcd |
||

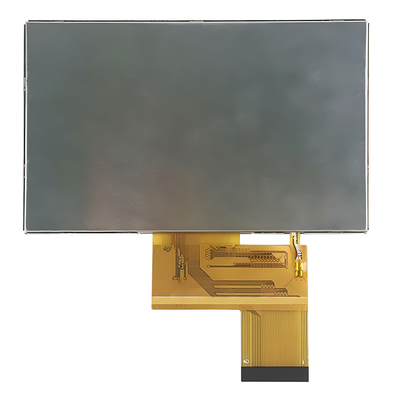

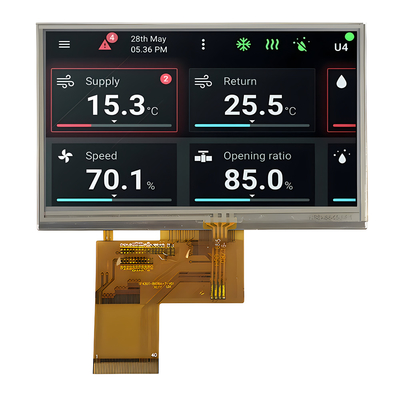

Over dit item SFTO430JS-7025A-T 4.3 inch IPS Resistive Touchsceen TFT
De Saef Technology SFTO430JS-7025A-T is een hoogwaardige 4,3-inch TFT LCD-module die is ontworpen voor een verscheidenheid aan toepassingen.flexibiliteit bieden in de connectiviteitDe spanning van de voedingsvoorziening voor deze module varieert van 3 V tot 3,6 V, met een typische waarde van 3,3 V. Deze TFT-LCD-module is van het IPS-type en biedt een volledige kijkhoek voor een consistente kijkbeleving..Met een helderheid van 500 nits is het geschikt voor zowel binnen- als buitengebruik en zorgt het voor leesbaarheid onder verschillende lichtomstandigheden.
The module's wide operating temperature range -20℃ to +70℃ and storage temperature range of -30℃ to +80℃ make it ideal for industrial and commercial applications where devices may be subjected to temperature extremes.
De SFTO430JS-7025A-T is een veelzijdige oplossing voor een breed scala aan toepassingen, waaronder maar niet beperkt tot:
- Industriële apparatuur
- Scanners.
- Huisautomatiseringssystemen
- Toegangscontrolesystemen
- Bewakingsapparatuur
- Analysatoren
- Beveiligingssystemen
De resistieve touchscreen-capaciteit zorgt voor gebruikersinteractie, waardoor het een gebruiksvriendelijke keuze is voor apparaten die zowel display- als touchfunctionaliteit vereisen.De SFTO430JS-7025A-T is een robuuste en betrouwbare beeldschermoplossing voor toepassingen waar hoge zichtbaarheid en duurzaamheid essentieel zijn.
Productinformatie
| Product: | 4.3 inch resistief touchscreen TFT |
| Resolutie: | 480x272 |
| Oppervlakteverlichting: | 500 Cd/m2 (nitten) |
| Zichtrichting: | IPS, alle gezichtshoeken |
| Interface: | RGB |
| Bestuurder IC: | ST7283 |
| Pinnummer: | 40 pin's |
| Touchscreen: | Resistief aanraakpaneel (RTP) |
| Verbinding: | ZIF FPC 46 mm |
| Werkspanning: | 3.3V |
| Werktemperatuur | -20°C tot +70°C |
| Opbergtemp.: | -30°C tot +80°C |
| LED-levensduur: | 40000 uur |
| Naleving: | REACH- en RoHS-conform |
Mechanische schets
Pin Definitie
| Nee, dat is niet zo. | PIN-naam | Invoer/uitvoer | Beschrijving |
| 1 | LED-K | Ik... | LED-kathode |
| 2 | LED-A | Ik... | LED-anode |
| 3 | VSS | Ik... | Power Ground |
| 4 | VDD | Ik... | Stroombron |
| 5- 12 | R00-R07 | Ik... | RED-gegevenssignaal (LSB) |
| 13 tot 20 | G00-G07 | Ik... | GREEN Gegevenssignaal ((LSB)) |
| 21-28 | R00-R07 | Ik... | Blauw gegevenssignaal (LSB) |
| 29 | VSS | Ik... | Power Ground |
| 30 | DLCK | Ik... | Clock Signal om elke datum te monteren |
| 31 | DISP | Ik... | Vertoon van het aan/uitsignaal |
| 32 | HSYNC | Ik... | Horizontaal synchronisatiesignaal |
| 33 | VSYNC | Ik... | Verticaal synchronisatiesignaal |
| 34 | DE | Ik... | Invoergegevens in staat stellen om te bedienen |
| 35 | NC | - | Open zetten |
| 36 | GND | Ik... | Power Ground |
| 37 | XR | Ik... | PIN-code van het touchpaneel |
| 38 | YD | Ik... | PIN-code van het touchpaneel |
| 39 | XL | Ik... | PIN-code van het touchpaneel |
| 40 | VU | Ik... | PIN-code van het touchpaneel |
Maximale absolute limiet
| Artikel 1 | Symbool | Waarde | Eenheid |
| Stroomtoevoerspanning voor logica | VDD | 3.0-3.6 | V |
| Inlaatspanning | Vinaal | VDD+0.3 | V |
| Werktemperatuur | Topr | - 20 tot 70 | °C |
| Bergingstemperatuur | Tstg | -30 tot 80 | °C |
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid | Testvoorwaarde |
| Werkspanning | VDD | 3.0 | 3.3 | 3.6 | V | - |
| Voedingsstroom | IDD | - | TBD | - | mA | VDD=3,3V, Ta=25°C |
| Inlaatspanning | HIV | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| Inlaatlektrom | IIL | - | TBD | - | mA | VIN=VDD of VSS |
Achterlicht Elektro-optische kenmerken
| Artikel 1 | Symbool | Min. | TYP | Maximaal | Eenheid |
Test Voorwaarde |
Notitie |
| Voedingsspanning | Vf | 20.3 | 22.4 | 24 | V | Als = 20mA | - |
| Voedingsstroom | Als | - | 20 | - | mA | - | - |
| Omgekeerde spanning | Vr | - | - | 5 | V | - | |
| Energieverlies | Pd | - | 448 | - | mW | - | |
| Lichtsterkte voor LCM |
- |
- | 500 | - | Cd/m2 | Als = 20mA | - |
| Eenvormigheid voor LCM | - | 70 | 75 | - | % | Als = 20mA | - |
| Achterlichtkleur | Wit | ||||||
