Productdetails:
|
| Producten: | 7.6 inch vierkant LCD-display | Resolutie: | 800*800 punten |
|---|---|---|---|
| Interface: | MIPI | Oppervlaktehelderheid: | 1000 cd/m2 ((nits) |
| Zichtrichting: | IPS, alle kijkhoeken | aanraakscherm: | aanpasbaar |
| LCD Controlemechanisme: | ILI9881C | Dekselglas: | aanpasbaar |
| Werktemperatuur: | -20°C tot +70°C | Opbergtemperatuur: | -25°C tot +75°C |
| Helderheid: | 1000 neten | Verbinding: | ZIF FPC |
| LED-levensduur: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | Vierkant TFT-LCD-scherm,De Vertoning van 1000 Netentft lcd,7.6 inch LCD scherm |
||

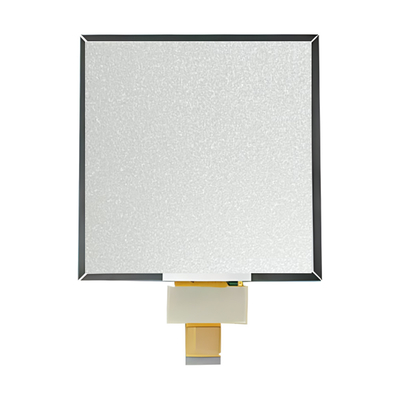

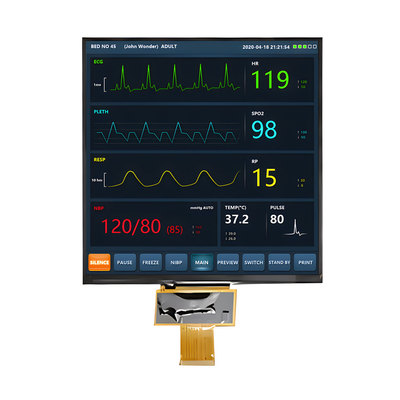

Saef Technology SFTO760GX-7109AN: High-Performance 7,6-inch TFT LCD module
De Saef Technology SFTO760GX-7109AN, een veelzijdige 7,6-inch TFT LCD-module ontworpen voor verschillende toepassingen.Dit vierkantvormige scherm heeft een resolutie van 800 x 800 pixels en is voorzien van het geavanceerde ILI9881C geïntegreerde circuit, die de functies van de controller en de driver combineert en tegelijkertijd een MIPI-interface ondersteunt.
Belangrijkste specificaties:
De SFTO760GX-7109AN is ontworpen voor prestaties in zowel binnen- als buitenomgevingen, waardoor het een ideale keuze is voor industriële apparatuur, domotica, toegangscontrolesystemen,monitoringsapparatuurMet zijn hoge helderheid en een breed temperatuurbereik, is dit 7.6-inch IPS TFT LCD-displaymodule biedt een betrouwbare oplossing voor uiteenlopende displayvereisten.
Verken de mogelijkheden met de Saef Technology SFTO760GX-7109AN, een multifunctionele displaymodule die uw toepassingen met helderheid en duurzaamheid verheft.
Productinformatie
| Product: | 7.6 inch LCD-scherm |
| Resolutie: | 800 x 800 punten |
| Oppervlakteverlichting: | 1000 Cd/m2 ((nits) |
| Interface: | MIPI |
| Touchscreen: | Aanpasbaar |
| Afmeting van het dekselglas: | Aanpasbaar |
| Zichtrichting: | IPS, alle kijkhoeken (85/85/85/85) |
| LCD-controller: | ILI9881C |
| Werktemperatuur: | -20°C tot +70°C |
| Opbergtemp.: | -25°C tot +75°C |
| Helderheid: | 1000 Nits |
| LED-levensduur: | 40000 uur |
| Verbinding: | ZIF FPC |
| Naleving: | REACH- en RoHS-conform |
7.6 inch vierkant TFT LCD-scherm 800x800 pixels 1000 Nits MIPI-interface Producttekening
Maximale absolute rating
| Parameter | Symbool | Min. | Maximaal | Eenheid | Notitie |
| Stroomtoevoerspanning | VCI~GND | -Nee.3 | +6.5 | V | |
| Stroomvoorzieningspanning 2 | IOVCC~GND | -Nee.3 | +3.3 | V | |
| Logisch inlaatspanningsbereik | ViN | -Nee.3 | IOVCC+0.3 | V | |
| Logische uitgangsspanning | Vo | -Nee.3 | IOVCC+0.3 | V | |
| Werktemperatuur | Topr | - 20 | + 70 | °C | |
| Bergingstemperatuur | Tstg | - 25 | +75 | °C |
DC-kenmerken
| Parameter | Symbool | Min. | Type | Maximaal | Eenheid |
| Voerspanning voor analoge schakelingen | VCl | 2.5 | 3.3 | 3.6 | V |
| Voerspanning voor logisch circuit | IOVCC | 1.65 | 1.8 | 3.3 | V |
| Inlaatspanning "H'leve" | VH | 0.7*IOVCC | IOVCC | V | |
| Inlaatspanning "L'leve" | VL | GND | 0.3*IOVCC | V | |
| Uitgangsspanning "H"niveau | - Ik heb het gedaan. | 0.8*IOVCCl | IOVCC | V | |
| Uitgangsspanning "L'leve" | Vol. | GND | 0.2*IOVCC | V |
Pin Definitie
| Pinnetje - Nee, dat is niet waar. | Symbool | Beschrijving |
| 1 | LEDA | LED-achterlichtanode |
| 2 | LEDK | LED-achterlichtkatode. |
| 3 | LEDK | LED-achterlichtkatode |
| 4 | VCl | Stroomvoorziening voor het analoge vermogen |
| 5 | IOVCC | stroomvoorziening voor het logisch vermogen en het I/O-systeem |
| 6 | Reset | Resetsignaal (laag actief) |
| 7 | TE | Versnelling van het scheuren |
| 8 | PWM | De PWM-frequentie-uitgang voor LCD-stuurbediening. |
| 9 | GND | Krachtgrond |
| 10 | MIPI_DP0 | MIPI-DSI-gegevensstrook 0 positief inputpin |
| 11 | MIPI_DNO | MIPI-DSI-gegevensstrook 0 negatieve invoerpin |
| 12 | GND | Krachtgrond |
| 13 | MIPI_DP1 | MIPI-DSI-gegevensbalk 1 met twee positieve inputpins |
| 14 | MIPI_DN1 | MIPI-DSI-gegevensstrook 1 negatieve inputpin |
| 15 | GND | Krachtgrond |
| 16 | MIPI_CLKP | MIPl-DSI datalijn met twee inputpins. |
| 17 | MIPI_CLKN | MIPI-DSI-gegevensbaan negatieve invoer pin |
| 18 | GND | Krachtgrond |
| 19 | MIPI_DP2 | MIPI-DSI-gegevensstrook 2 met twee positieve inputpins |
| 20 | MIPI_DN2 | MIPI-DSI-gegevensstrook 2 negatieve inputpin |
| 21 | GND | Krachtverlies |
| 22 | MIPI_DP3 | MIPI-DSI-gegevensstrook 3 met twee positieve inputpins |
| 23 | MIPI_DN3 | MIPI-DSI-gegevensstrook 3 negatieve input pin |
| 24 | GND | Krachtgrond |
| 25 | TP_INT | INT pin voor CTP ((NC)) |
| 26 | TP SDA | SDA-speld voor CTP ((NC)) |
| 27 | TP_SCL | SCL-speld voor CTP ((NC)) |
| 28 | TP_RESET | Reset pin voor TP(NC) |
| 29 | TP_VCl | VCl-speld voor CTP ((NC)) |
| 30 | TP_IOVCC | IOVCCpin voor CTP(NC) |
7.6 inch TFT-LCD-scherm 800x800 pixels 1000 Nits MIPI-interface
