Productdetails:
|
| Producten: | 3.2" IPS TFT LCD | Resolutie: | 480x800 pixel |
|---|---|---|---|
| Interface: | RGB-INTERFACE | Zichtrichting: | IPS Alle kijkhoeken |
| aanraakscherm: | zonder touchscreen | Pinnummer: | 39 pin's |
| Verbinding: | ZIF FPC | Oppervlaktehelderheid: | 350 cd/m2 |
| Bestuurder IC: | H320: | Operatieve temp.: | -20°C tot +70°C |
| Opbergtemperatuur: | -30°C tot +80°C | Naleving: | REACH- en RoHS-conform |
| Markeren: | 3.2 inch IPS TFT LCD,480x800 pixels IPS TFT LCD,IPS 3 |
||
3.2 inch IPS TFT LCD 480x800 pixels, 3,2 inch LCD Screen RGB Interface Product Inleiding
De SF-TC320S-9951H-N is een 3,2 inch, 480x800 portret modus TFT LCD display module.De stroomtoevoerspanning (VCC) voor het aandrijven van het LCD-paneel is 2.6V tot 3.3V.Deze 3,2-inch IPS-LCD-type TFT kan werken bij temperaturen van -20 °C tot +70 °C; de opslagtemperatuur ligt tussen -30 °C en +80 °C.
Het 3,2 inch TFT LCD-display is een kleine displaymodule die geschikt is voor een verscheidenheid aan toepassingen, waaronder
Internet of Things (IoT) -apparaten: geschikt voor integratie in IoT-apparaten zoals smart home-systemen en industriële besturingssystemen.
Medische apparaten: Ideaal voor gebruik in draagbare defibrillatoren, insulinepompen en andere medische monitorings- en diagnostische apparaten.
Industriële automatisering: Perfect voor gebruik in machinesysteem, procesbesturingssystemen en bewakingssystemen binnen industriële automatisering.
Gaming: Geschikt voor integratie in gamingtoepassingen zoals handheld gameconsoles.
Deze toepassingen zijn slechts enkele voorbeelden van de verschillende mogelijke toepassingen van een 3,2-inch TFT-scherm.Het specifieke gebruik zal afhangen van de eisen van het product en de gewenste kenmerken en prestaties van het scherm.
Kenmerken
Informatie over het product
| Product: | 3.2" IPS TFT LCD |
| Resolutie: | 480x800 pixels |
| Interface: | RGB-interface |
| Touchscreen: | Zonder touchscreen |
| Verbinding: | ZIF FPC |
| Bestuurder IC: | H3202 |
| Zichtrichting: | IPS Alle kijkhoeken |
| Pinnummer: | 39 pinnen |
| Oppervlakteverlichting: | 350 Cd/m2 |
| Werktemperatuur | -20°C tot +70°C |
| Opbergtemp.: | -30°C tot +80°C |
| Naleving: | REACH- en RoHS-conform |
3.2 inch IPS TFT LCD 480x800 pixels, 3,2 inch LCD-scherm RGB-interface Producttekening
Pin Definitie
| Nee, dat is niet zo. | PIN-naam | Invoer/uitvoer | Beschrijving |
| 1 | GND | Ik... | Ground |
| 2 | IOVCC | Ik... | Stroomvoorziening 2.8V/1.8V Spanning |
| 3 | VCC | Ik... | Stroomvoorziening 2.8V Spanning |
| 4 | CS | Ik... | Invoerpen voor het chipselectiesignaal |
| 5 | SCL | Ik... | SPI-kloksignaal |
| 6 | SDA | Invoer/uitvoer | SPI-interface Input/output pin |
| 7 | Reset | Ik... | Invoersignaal LCM Reset |
| 8 | ENABLE | Ik... | Invoergegevens in staat stellen om te bedienen |
| 9 | DOTCLK | Ik... | Clock Signal om elke datum te monteren |
| 10 | HSYNC | Ik... | Horizontaal synchronisatiesignaal |
| 11 | VSYNC | Ik... | Verticaal synchronisatiesignaal |
| 12 tot 17 | B0-B5 | Invoer/uitvoer | Toon gegevens I/O |
| 18-23 | G0-G5 | Invoer/uitvoer | Toon gegevens I/O |
| 24-29 | R0-R5 | Invoer/uitvoer | Toon gegevens I/O |
| 30 | NC | - | Open zetten |
| 31 | LED-K | O | LED-kathode |
| 32 | NC | - | Open zetten |
| 33 | LED-A | O | LED-anode |
| 34 | NC | - | Open zetten |
| 35 | XL | Ik... | Pin van het touchpaneel |
| 36 | XR | Ik... | Pin van het touchpaneel |
| 37 | VU | Ik... | Pin van het touchpaneel |
| 38 | YD | Ik... | Pin van het touchpaneel |
| 39 | GND | Ik... | Ground |
Maximale absolute limiet
| Artikel 1 | Symbool | Waarde | Eenheid |
| Stroomtoevoerspanning voor logica | VDD | 0.3~4.6 | V |
| Inlaatspanning | Vinaal | VDD+0.3 | V |
| Werktemperatuur | Topr | - 20 tot 70 | °C |
| Bergingstemperatuur | Tstg | -30 tot 80 | °C |
| Artikel 1 | Symbool | Min. | TYP | Maximaal | Eenheid |
Test Voorwaarde |
Notitie |
| Voedingsspanning | Vf | 19.2 | V | Als= 20 mA | - | ||
| Voedingsstroom | Als | - | 15 | 20 | mA | - | - |
| Omgekeerde spanning | Vr | - | - | 5 | V | - | |
| Energieverlies | Pd | - | 288 | - | mW | - | |
| Lichtsterkte voor LCM |
- |
280 | 350 | - | Cd/m2 | Als= 20 mA | - |
| Eenvormigheid voor LCM | - | 80 | - | - | % | Als= 20 mA | - |
| Achterlichtkleur | Wit | ||||||
| - Nee, dat is niet waar. | Artikel 1 | Symbool | Voorwaarden | Specificatie | Eenheid | Notitie | |||
| Min. | Type | Maximaal | |||||||
| 1 | Reactietijd | Tr+Tf | 25°C | - | 25 | - | Mevrouw | (1) (2) | |
| 2 | Overdraagbaarheid (met PL) | T(%) | - | - | 6.1 | - | - | - | |
| 3 | Contrastpercentage | Cr |
θ=0, Normale kijkhoek |
400 | 500 | - | - | (1)(3) | |
| 4 |
Bekijken Hoek
|
Wat? | θR | CR>10 |
|
80 | - | Deg | - |
| θL | 80 | - | |||||||
| Ver. | Θ+ | 80 | - | ||||||
| - Ik ben... | 80 | - | |||||||

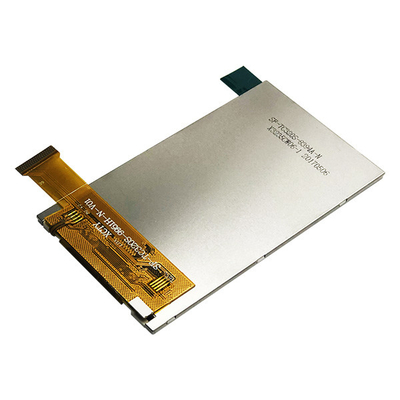

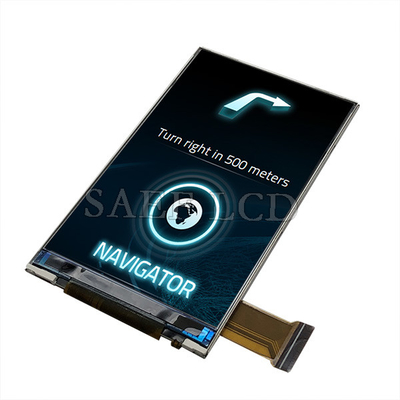

3.2 inch IPS TFT LCD 480x800 pixels, 3,2 inch LCD-scherm RGB-interface Productbeeld
Zoekwoord: tft 3.2", 3.2 tft lcd, 3.2" tft lcd, 3.2 inch tft lcd, tft lcd 3.2, 3,2 tft display, 3,2" tft display, 3,2 inch tft display, tft display 3,2 inch, tft display 3,2", 3,2 inch tft lcd display, 3,2" tft screen, 3,2 inch tft screen, tft screen 3,2 inch, tft screen 3,2",3,2 inch TFT lcd scherm, 480x800 IPS TFT, 3,2 inch IPS, 3,2 inch 800x480
