1.54 inch 320x320 vierkant TFT-scherm capacitieve touchscreen MIPI-interface

1.54 inch Vierkante TFT-scherm, 320*320 Pixels 1.54 inch Capacity Touchscreen Product Inleiding

SAEF Technology SF-TC154B-8873A-CT TFT-LCD-scherm is een 1,54 inch IPS-type TFT-LCD-scherm met een resolutie van 320x320 pixels.Deze TFT-LCD-displaymodule is ingebouwd met ST7796S-controller of gelijkwaardige ICHet ondersteunt MIPI-interface. Dit TFT-LCD-scherm met hoge helderheid heeft een werkspanning van 2,8 V (typische waarde).

De TFT-module SF-TC154B-8873A-CT is een vierkante LCD-module met een lichtsterkte van 300 cd/m2.Als u de helderheid wilt verhogen, neem contact met ons op voor meer technische ondersteuning.

Kenmerken:

1Dit 1,54 inch TFT-scherm meet 1,54 inch diagonaal en heeft een resolutie van 320x320 vierkante.
2Dit 1,54 inch PCAP TFT-scherm is een full-color TFT-LCD met capacitieve touchscreen (CTP) en CTP is de IIC-interface.
3Deze 1,54 inch TFT LCD module ondersteunt MIPI-interfaces.
4De modulegrootte van dit 1,54 inch LCD-scherm is 31,52x33,72x1,15 mm (zonder touchscreen), 35,7x39,5x2,3 mm (met touchscreen) en de actieve oppervlakte is 27,74 x 27,74 mm.
5Dit capacitieve aanraakscherm van 1,54 inch heeft een ingebouwde ST7796S-controller met een logische voedingsspanning van 2,6 V tot 3,3 V.
6Dit 1,54 inch TFT touchscreen kan werken bij temperaturen van -20°C tot +70°C en het opslagtemperatuurbereik is -30°C tot +80°C.
7Deze 1,54 inch TFT LCD heeft een oppervlakte helderheid van 300 cd/m2, als u het wilt gebruiken als landschapsmodus of de helderheid wilt aanpassen, neem dan contact met ons op voor meer technische ondersteuning.
8Dit 1,54 inch TFT-scherm importeert signalen via de 12-pin connector onderdeelnummer: OK-14GM012-04.

9. 1,54 inch TFT LCD scherm met optionele 240 * 240 punten resolutie, ons modelnummer SF-TC154B-8945B-N.

10Dit 320*320 pixels 1,54 inch TFT display wordt veel gebruikt in meter en instrumenten, GPS-apparaat, POS-terminal, cash reader, scanner, home automation, conferentielefoon, analysatoren, huishoudelijke apparatuur,huisautomatisering, beveiligingssysteem, enz.

Productinformatie:

1.54 inch Vierkante TFT-scherm, 320*320 pixels 1,54 inch Capacity Touchscreen Producttekening

Pin Definitie:

Pin1 GND I/O Ground

Pin2 CP I DSI-CLK+ kloksignalen

Pin3 CN I/O DSI-CLK-kloksignalen

Pin4 GND I Aarding

Pin5 D0P I DSI-D0+ kloksignalen

Pin6 D0N I DSI-D0-kloksignalen

Pin7 GND I/O Ground

Pin8 LED+ I LED-anode

Pin9 LED- I/O LED-katode

Pin10 RESET I/O LCM Reset-invoersignaal

Pin11 TE I Verscheurend effect

Pin12 VCC I/O L stroomvoorziening 2,8V

CTP Pin Definitie:

Pin1 GND

Pin2 VDD

Pin3 SCL

Pin4 INT

Pin5 SDA

Pin6 RST

Pin7 Geen verbinding

Pin8 Geen verbinding

Pin9 Geen verbinding

Pin10 Geen verbinding

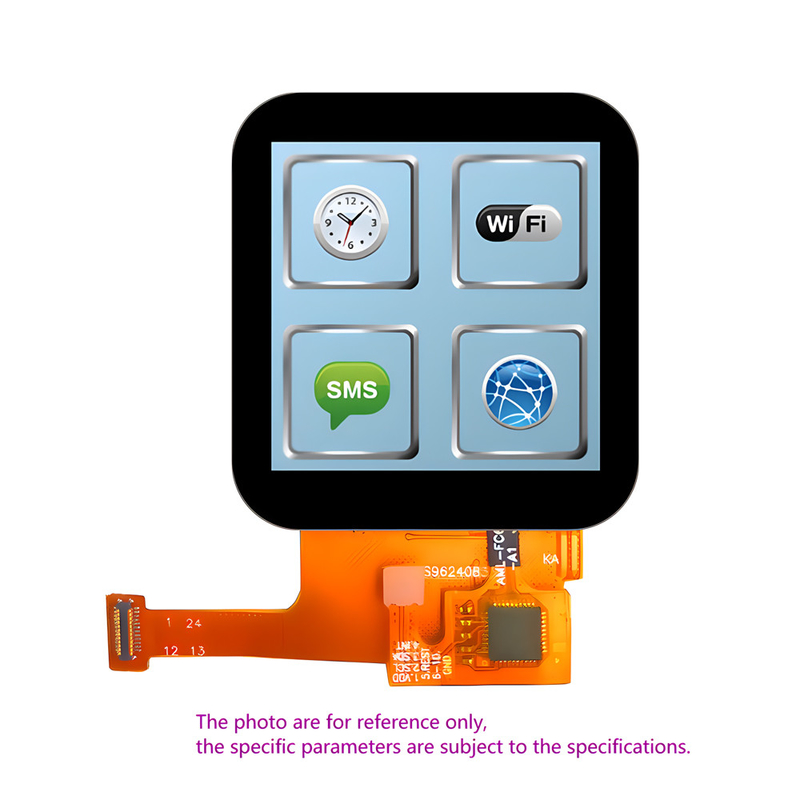

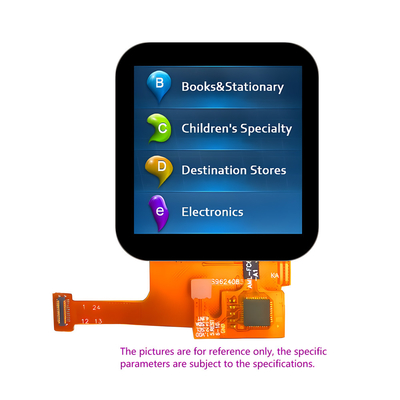

1.54 inch Vierkante TFT-scherm, 320*320 pixels 1,54 inch Capacitive Touchscreen Product Image
