Productdetails:
|
| Producten: | 10.1 inch LCD Touchscreen | Resolutie: | 1280 RGB x 800 |
|---|---|---|---|
| aanraakscherm: | RTP | Interface: | 8 bits-LVDS-interface |
| Oppervlaktehelderheid: | 420 cd/m2 ((nits) | Zichtrichting: | IPS, Alle kijkhoeken (85/85/85/85) |
| Pinnummer: | 40 pin's | Lijst Dim.: | 229.46 (H) x149.1 ((V) x 4.3 ((T) (mm) |
| Actief gebied: | 216.96 (H) x 135.6 ((V) (mm) | Oppervlaktebehandeling: | Harde coating ((3H) |
| Kleuren weergeven: | 16.7 M | Verbinding: | ZIF |
| Operatieve temp.: | -20°C tot +70°C | Opbergtemperatuur: | -30°C tot +80°C |
| Certificaat: | ISO9001:2015 / ISO1400:2015 | Naleving: | REACH- en RoHS-conform |
| Markeren: | Resistief LCD-aanraakscherm van industriële kwaliteit,Medisch kwaliteitsresistief LCD-toetsscherm |
||

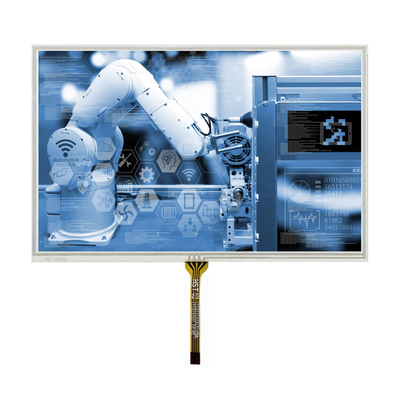

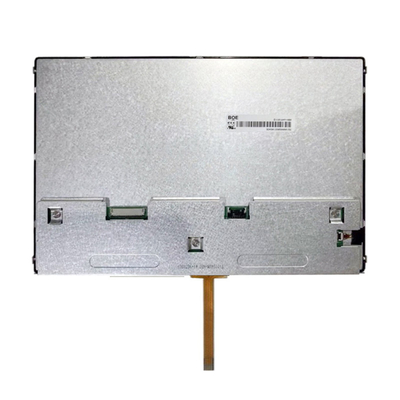

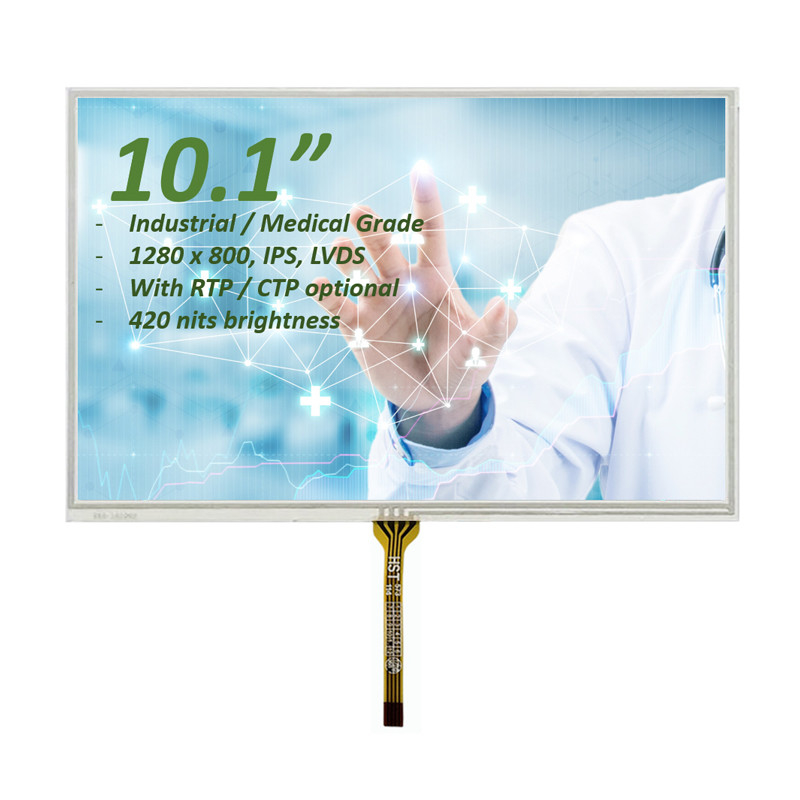

Industriële/medische kwaliteit 10 inch resistief LCD-touchscreen 1280x800 punten Product Inleiding
SAEF Technology SFTO1010LX-7047A-T Industrial/medical grade LCD touchscreen is een 10,1 inch IPS type full viewing angles scherm met een resolutie van 1280x800 pixels.Deze TFT LCD Display Module ondersteunt 8-bits-LVDS-interface. SFTO1010LX-7047A-T hoog helder TFT LCD scherm is 3.9V ((Max waarde) voor de werkspanning. Vdd is van 2.3V tot 3.6V.
SFTO1010LX-7047A-T is ontworpen met Resistive touch panel, De TFT-module SFTO1010LX-7047A-T is met 420cd/m2 helderheid. De TFT touch LCD SFTO1010LX-7047A-T wordt veel gebruikt in meter en instrumenten,GPS-apparaat, POS-terminal, geldlezer, scanner, huisautomatisering, conferentielefoon, analysatoren, huishoudelijk apparaat, huisautomatisering, beveiligingssysteem, enz.
Kenmerken
Dit 10,1 inch industriële TFT-scherm kan werken bij temperaturen van -20°C tot +70°C, de opslagtemperatuur varieert van -30°C tot +80°C.
Dit resistieve touchscreen 10,1 inch TFT toont 16,7M kleur.
Dit 10,1 inch LCD touchscreen heeft de contourdimensie van 229,46 (H) X149,1 ((V) X 4,3 ((T) (mm), VA is 216,96 (H) X 135,6 ((V) (mm).
Dit 10,1 inch TFT-scherm ondersteunt 8-bits LVDS-interface, 40 pin (zif-verbinding).
Dit TFT-scherm 10,1 inch is een IPS alle kijkrichting
Voor deze 10,1" TFT LCD, ontwierpen we een verion met capacitieve touchscreen, pls zoeken in onze website doorSFTO1010LX-7047A-CT.
Voor dit 10,1" TFT-scherm, raden weSFRA101H-1280800A-CTvoorcompatibel met Raspberry Pi met HDMI-verbinding.
| Product: | 10.1 inch LCD touchscreen |
| Resolutie: | 1280 RGB X 800 |
| Touchscreen: | RTP |
| Interface: | 8 bits-LVDS-interface |
| Oppervlakteverlichting: | 420 Cd/m2 (nits) |
| Pinnummer: | 40 pin's |
| Zichtrichting: | IPS, alle kijkhoeken (85/85/85/85) |
| Lijst Dim.: | 229.46 (H) X149.1 ((V) X 4.3 ((T) (mm) |
| Actief gebied: | 216.96 (H) X 135.6 ((V) (mm) |
| Afbeeldingskleuren: | 16.7 M |
| Oppervlaktebehandeling: | Harde coating ((3H) |
| Verbinding: | ZIF |
| Werktemperatuur | -20°C tot +70°C |
| Opbergtemp.: | -30°C tot +80°C |
| Certificaat: | ISO9001:2015 / ISO1400:2015 |
| Naleving: | REACH- en RoHS-conform |
Industriële/medische kwaliteit 10 inch resistief lcd-touchscreen 1280x800 punten producttekening
Absolute maximale ratings
Opmerking 1: indien de luchtvochtigheid onder 50oC ligt, bedraagt de maximale luchtvochtigheid 90%RH, indien de luchtvochtigheid boven 50oC ligt, moet de absolute luchtvochtigheid minder dan 60%RH bedragen.
Opmerking 2: De reactietijd is extreem traag bij een werktemperatuur van ongeveer -10°C en de achtergrond wordt donkerder bij een hoge temperatuur.
DC-kenmerken
Opmerking 1: Zorg ervoor dat VDD en VGL eerst op het LCD worden aangebracht en vervolgens op VGH.
Opmerking 2: De VDD-instelling moet overeenkomen met de signaaluitgangsspanning van het systeembord van de klant.
Opmerking 3: Typische VCOM is slechts een referentiewaarde, die moet worden geoptimaliseerd op basis van elk LCM.
Optische kenmerken
Pin Definitie
Industriële/medische kwaliteit 10 inch resistief lcd-touchscreen 1280x800 punten producttekening
