Productdetails:
|
| Producten: | 3.5 inch TFT LCD touchscreen | Resolutie: | 320x480 HVGA |
|---|---|---|---|
| Zichtrichting: | 12 uur. | Pinnummer: | 40 pin's |
| Interface: | MCU 8/16BIT, SPI 3/4draad | Oppervlaktehelderheid: | 500 cd/m2 ((nits) |
| Lijst Dim.: | 54.48(H) x84.71(V) x3.40(T) (mm) | Actief gebied: | 48.96 ((H) x73.44 ((V) (mm) |
| Touchscreen: | met capacitieve aanraakpaneel | DRIVER IC: | ILI9488 |
| CTP-driver: | FT6336U | Verbinding: | Inproppen |
| Operatieve temperatuur.: | -20°C tot +70°C | Opbergtemperatuur: | -30°C tot +80°C |
| Certificaat: | ISO9001:2015 / ISO1400:2015 | Naleving: | REACH- en RoHS-conform |
| Markeren: | 3.5 inch TFT LCD touchscreen,SPI MCU LCD touchscreen |
||
Over dit artikel SFTO350PY-7118A-CT TFT met touchscreen module
Het SFTO350PY-7118A-CT-LCD-touchscreen van SAEF Technology is een 3,5 inch TN-scherm dat speciaal is ontworpen voor toepassingen die een hoge resolutie en een hoge helderheid vereisen.Hieronder volgt een gedetailleerde introductie van het product:
Installatierichting:
- Het standaardproduct is een LCD-module met verticale modus, geschikt voor de meeste verticale installatiescenario's.
-Als u speciale vereisten zoals horizontale modus nodig heeft, kunt u contact met ons opnemen voor technische ondersteuning en op maat gemaakte diensten.
Toepassingsscenario's:
- Geschikt voor diverse toepassingen zoals industriële bedieningspanele, medische apparatuur, instrumenten, slimme huishoudelijke apparaten, enz.
In industriële bedieningspanele kan de SFTO350PY-7118A-CT-LCD-touchscreenmodule van SAEF Technology meerdere functies vervullen, waardoor de operationele efficiëntie en de gebruikerservaring worden verbeterd.de capaciteitstouchscreentechnologie en de hoge helderheid van het display van de SFTO350PY-7118A-CT-module maken het een ideale keuze voor industriële bedieningspanele, met name in situaties waarin een nauwkeurige besturing en een duidelijk beeldscherm vereist zijn.Deze module kan het intelligentieniveau en het gebruiksgemak van industriële automatiseringssystemen verbeteren.
Kenmerken
| Product: | 3.5 inch TFT LCD touchscreen |
| Resolutie: | 320x480 HVGA |
| Interface: | MCU 8/16BIT, SPI 3/4draad |
| Pinnummer: | 40 pin's |
| Zichtrichting: | 12 uur. |
| Oppervlakteverlichting: | 300 Cd/m2 ((nits) |
| Lijst Dim.: | 54.48 ((H) x84.71 ((V) x3.40 ((T) (mm) |
| Actief gebied: | 48.96 ((H) x73.44 ((V) (mm) |
| Touchscreen: | Met capacitieve touchpaneel |
| CTP-bestuurder: | FT6336U |
| Bestuurder IC: | ILI9488 |
| Verbinding: | Inproppen |
| Werktemperatuur | -20°C tot +70°C |
| Opbergtemp.: | -30°C tot +80°C |
| Certificaat: | ISO 9001:2015 / ISO 14001:2015 |
| Naleving: | REACH- en RoHS-conform |
Mechanische schets
Interface pin definitie
|
Pinnetje- Nee, dat is niet waar. |
Symbool | Functie |
| 1 | XL | Raak de linker lijn aan. |
| 2 | VU | Raak het bovenste circuit aan. |
| 3 | XR | Raak de rechter eindlijn aan. |
| 4 | YD | Raak de onderste lijn aan. |
| 5 | GND | Ground |
| 6 | IOVCC | Stroomvoorziening 1,8 V |
| 7 | VCC | Stroomvoorziening 2,8 V |
| 8 | FMARK | Frame synchronisatie signaal |
| 9 | CS | Chip selecteer input pin (actief laag) |
| 10 | RS | Vertoon van gegevens/commando-selectie-pin parallel |
| 11 | WR/SPI_SCL | Schrijven in 8080 MCU parallel interface / SCL pin als Serial Clock |
| 12 | RD | Lezen in 8080 MCU parallelle interface. |
| 13 | SPI_SDA | serie-gegevensinvoer/uitvoer tweerichtingspin |
| 14 | SPI_SDO | Uitvoer van seriële gegevens |
| 15 | Reset | Externe reset-invoer. |
| 16 | GND | Ground |
| 17 tot 32 | DB0-DB15 | MCU parallelle interface databus. |
| 33 | LEDA | LED-achterlicht ((Anode) |
| 34-36 | LEDK | LED-achterlicht ((Kathode) |
| 37 | GND | Ground |
| 38 | IM0 | Selecteer de interface modus |
| 39 | IM1 | Selecteer de interface modus |
| 40 | IM2 | Selecteer de interface modus |
Capacitatieve touchscreen interface pin definitie
| 1 | CTP_RST | Touchscreen opnieuw instellen |
| 2 | CTP_INT | Touchscreen onderbrekingssignaal |
| 3 | CTP_SDA | Touchscreen-gegevenssignaal |
| 4 | CTP_SCL | Touchscreen kloksignaal |
| 5 | GND | Ground |
| 6 | VDD | Stroomvoorziening |
Optische specificatie
| Artikel 1 | Symbool | Voorwaarde | Min. | Type | Maximaal | Eenheid | |
|
Witte helderheid (Midden) |
Lv |
Θ=0 NormaalBekijken HoekIBL= 120mA |
- Dat is... | 300 | - Dat is... | cd/m2 | |
| Reactietijd | Tr+Tf | - Dat is... | 20 | 40 | ms | ||
| Contrastverhouding | CR | - Dat is... | 500 | - Dat is... | - Dat is... | ||
|
KleurChromatische kleur (CIE1931) |
wit | Wx | 0.292 | 0.307 | 0.322 | ||
| Wy. | 0.312 | 0.327 | 0.342 | ||||
|
Zienhoek |
Hor |
L |
CR≥10 |
- Dat is... | 70 | - Dat is... | |
| ΘR | - Dat is... | 70 | - Dat is... | ||||
|
Ver |
De | - Dat is... | 60 | - Dat is... | |||
| Het | - Dat is... | 60 | - Dat is... | ||||
| Uniformiteit van de helderheid | Gemiddeld | Θ=0 | 80 | 90 | - Dat is... | % | |
| Kleurbereik | NTSC | Θ=0 | 57 | 60 | - Dat is... | % | |
| Optima View richting | 12 uur. | ||||||
Elektrische kenmerken
| Artikel 1 | Symbool | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid |
| Analoog voedingsspanning | VDD | 2.4 | 2.8 | 3.3 | V |
| Digitale voedingsspanning | VDDI | 1.65 | 1.8 | 3.3 | |
| Invoersignaal Spanning | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
Eigenschappen van achterlicht
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid |
| LED-stroom | IL | - | 90 | 120 | mA |
| LED-spanning | VL | - | 2.8 | 3.2 | V |
| Levensduur van de LED in bedrijf | Hrs. | 30000 | 40000 | Uur |

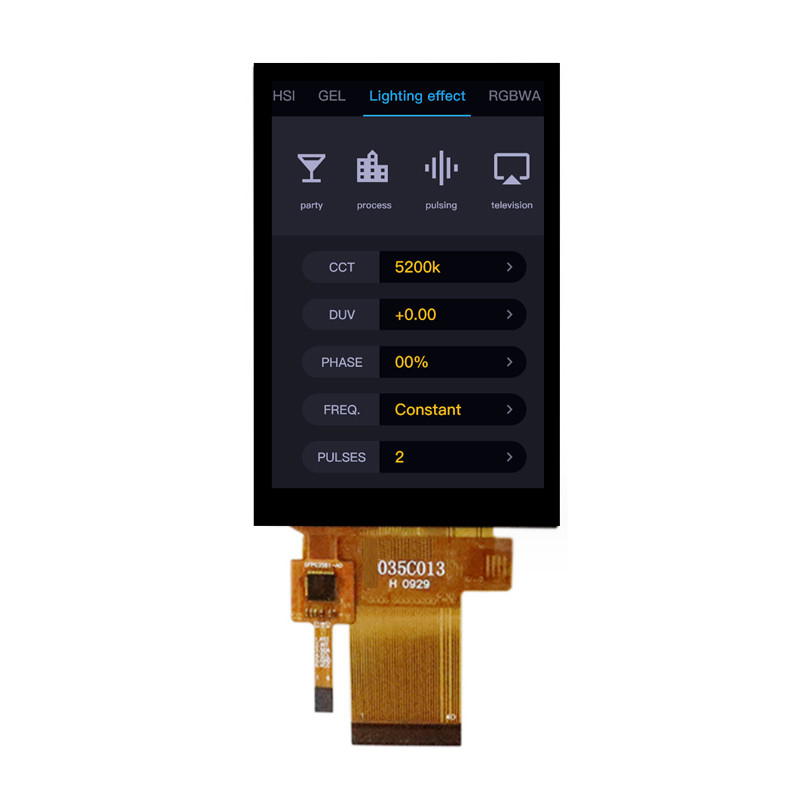

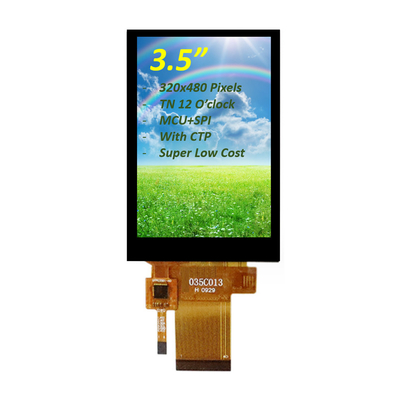

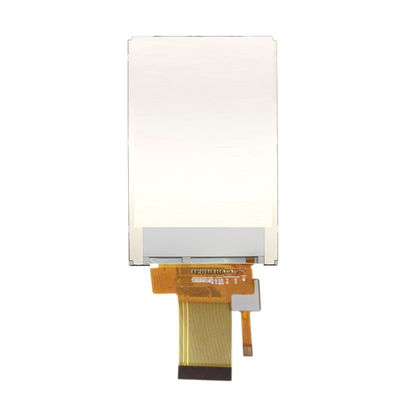

Productbeeld
