Productdetails:
|
| Producten: | LCD touchscreen 3,5" | Resolutie: | 320x240 punten |
|---|---|---|---|
| aanraakscherm: | met PCAP-touch screen | Dekkingslens: | Aanpasbaar |
| Zichtrichting: | Om zes uur. | Interface: | RGB-INTERFACE |
| Lijst Dim.: | 76.9x63.9x4.65 mm | Pinnummer: | 54 pinnen |
| Achterlichttoevoerstroom: | 20 mA | Voltage van de achterlichttoevoer: | 19.2 V |
| Verbinding: | Inproppen | Oppervlaktehelderheid: | 320 cd/m2 |
| Stroomtoevoerspanning voor logica: | 10,6 tot 3,3 V | Inlaatspanning: | VDD+0.3 V |
| Werktemperatuur: | -20 tot 70 °C | Bergingstemperatuur: | -30 tot 80 °C |
| Certificaat: | ISO9001:2015 / ISO1400:2015 | Naleving: | REACH- en RoHS-conform |
| Markeren: | 3.5 LCD touchscreen,54 Pin LCD touchscreen,320x240 LCD touchscreen |
||
3.5" TFT LCD Touch Screen RGB 320x240 Landschap 54 Pin Met Capacitive Touch Screen Product Inleiding
SAEF TECHNOLOGY SF-TO350M-8840A-CT is een 3,5 inch LCD Cell met dunne film transistors als actieve elementen en bevat pixels.3) inches transmisief type TN-LCD hoofdpaneelDe resolutie van het paneel is 320 ((RGB) x 240 pixels en kan tot 16,7M kleur weergeven.
SF-TO350M-8840A-CT is met PCAP touchscreen OCA bevestigd, de PCAP is G+G structuur. SF-TO350M-8840A-CT ondersteunt RGB interface terwijl het touchscreen is IIC interface.
SF-TO350M-8840A-CT TFT LCD-module wordt veel gebruikt in zwarte doos, smart device, mobiele POS, cash reader, GPS handheld telefoon, handheld food ordering machine, signaalanalysatoren,benchtop laboratoriumapparatuur, beveiligingssysteem, huisautomatisering, mini-audio-speler, baby-monitor en andere handheld-apparaten, enz.
Gebeurtenis:
| Product: | LCD touchscreen 3,5" |
| Resolutie: | 320X240 Punten |
| Afdekkingslens: | Aanpasbaar |
| Interface: | RGB-interface |
| Pinnummer: | 54 pinnen |
| Touchscreen: | Met PCAP touchscreen |
| Oppervlakteverlichting: | 320 Cd/m2 (kan aangepast worden) |
| Zichtrichting: | Om zes uur. |
| Lijst Dim.: | 76.9x63.9x4.65 mm |
| Achterlichttoevoer: | 20 MA |
| Voltage van het achterlicht: | 19.2 V |
| Verbinding: | Inproppen |
| Inlaatspanning: | VDD+0,3 V |
| Stroomtoevoerspanning voor logica: | 10,6 tot 3,3 V |
| Werktemperatuur: | -20 tot 70 °C |
| Opbergtemperatuur: | -30 tot 80 °C |
| Certificaat: | ISO 9001:2015 / ISO 14001:2015 |
| Naleving: | REACH- en RoHS-conform |
Interface pin definitie
| Nee, dat is niet zo. | PIN-naam | Invoer/uitvoer | Beschrijving |
| 1 | LED-K1 | Ik... | LED-kathode |
| 2 | LED-K2 | Ik... | LED-kathode verbinden met LED-K1 |
| 3 | LED-A1 | Ik... | LED-anode |
| 4 | LED-A2 | Ik... | LED-anode verbinding met LED-A1 |
| 5 tot 7 | NC | - | Geen verband |
| 8 | /RESET | Ik... | Pin opnieuw instellen |
| 9 | CS | Ik... | Invoerpen voor het chipselectiesignaal |
| 10 | SCL | Ik... | SPI-kloksignaal |
| 11 | SDI | Ik... | SPI Interface Input Pin |
| 12 | B0 | Ik... | Blauw gegevenssignaal (LSB) |
| 13-19 | B1-7 | Ik... | Blauw gegevenssignaal |
| 20 | G0 | Ik... | GREEN Gegevenssignaal ((LSB)) |
| 21-27 | G1-7 | Ik... | GROEN gegevenssignaal |
| 28 | R0 | Ik... | RED-gegevenssignaal (LSB) |
| 29-35 | R1-7 | Ik... | Rode gegevenssignaal |
| 36 | HSYNC | Ik... | Horizontaal synchronisatiesignaal |
| 37 | VSYNC | Ik... | Verticaal synchronisatiesignaal |
| 38 | DOTCLK | Ik... | Clock Signal om elke datum te monteren |
| 39-40 | NC | - | Geen verband |
| 41 | VDD | Ik... | +2,8V stroombron |
| 42 | VDDIO | Ik... | 1.8V~2.8V Stroombron |
| 43 | VU | Ik... | Pin van het touchpaneel |
| 44 | XL | Ik... | |
| 45 | YD | Ik... | |
| 46 | XR | Ik... | |
| 47-51 | NC | - | Geen verbinding |
| 52 | ENABLE | Ik... | Invoergegevens in staat stellen om te bedienen |
| 53-54 | GND | Ik... | Power Ground |
Maximale absolute limiet
| Artikel 1 | Symbool | Waarde | Eenheid |
| Stroomtoevoerspanning voor logica | VDD | 1.6~3.3 | V |
| Inlaatspanning | Vinaal | VDD+0.3 | V |
| Werktemperatuur | Topr | - 20 tot 70 | °C |
| Bergingstemperatuur | Tstg | -30 tot 80 | °C |
Achterlicht Elektro-optische kenmerken
| Artikel 1 | Symbool | Min. | TYP | Maximaal | Eenheid | Voorwaarde |
| Voedingsspanning | Vf | 17.5 | 19.2 | 20.5 | V | Als = 20mA |
| Voedingsstroom | Als | - | 20 | - | mA | - |
| Omgekeerde spanning | Vr | - | - | 5 | V | - |
| Energieverlies | Pd | - | 288 | - | mW | - |
| Lichtsterkte | 260 | 320 | 350 | Cd/m2 | Als = 20mA | |
| Eenvormigheid voor LCM | - | 80 | - | - | % | Als = 20mA |
| Achterlichtkleur | Wit | |||||
Betrouwbaarheidstest
| Artikel 1 | Voorwaarde | Tijd (uren) | Beoordeling |
| Hoge temperatuur opslag | 80°C | 120 |
Geen afwijkingen. in functies en uiterlijk |
|
Hoge temperatuur.
|
70°C | 120 | |
| Lagering bij lage temperatuur | -30°C | 120 | |
| Lage temperatuur. | -20°C | 120 | |
| Vochtigheid | 60°C/ 90% RH | 120 | |
| Thermische schoktemperatuur. |
-20 °C ¬ 25 °C ® 70 °C (0,5 uur ¬ 5 minuten ® 0,5 uur) |
10 cycli |

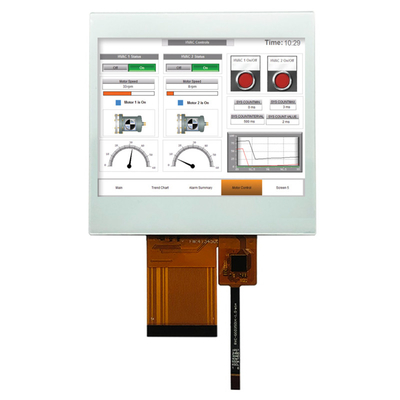

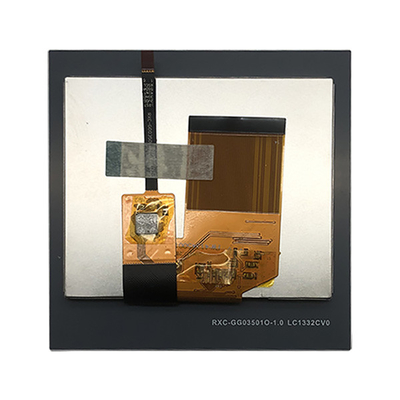

3.5" TFT LCD Touch Screen Display RGB 320x240 Landschap 54 Pin Met Capacitive Touch Screen Productbeeld
Fabrieksfaciliteiten en certificaten
Projecteerde capacitieve aanraking (PCAP)
Projected Capacitive (PCAP) touchtechnologie biedt een snelle en gevoelige respons en een professionele betrouwbaarheid.
De technologie van het geprojecteerde capacitieve touchscreen is ontworpen voor strenge industriële, medische en automotive toepassingen.een geïntegreerde ingebedde oplossing die de toeleveringsketen en assemblage helpt vereenvoudigen.
Dekselglas:
1Vorm: maat, vorm, randbehandeling, gaten en uitsnijdingen
2Kleur: zijdedruk, logo
3Glasmateriaal: gorillaglas, gehard glas, PMMA
4Behandeling: spiegel, AG, AR, AF
Sensor:
1Sensormateriaal: glas, film, film+film
2FPC: Vormontwerp facultatief
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix enzovoort
4Interface: I2C, USB, RS232
