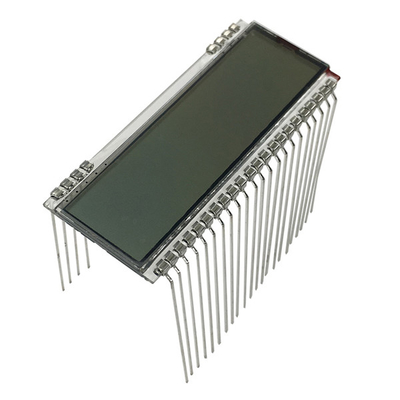

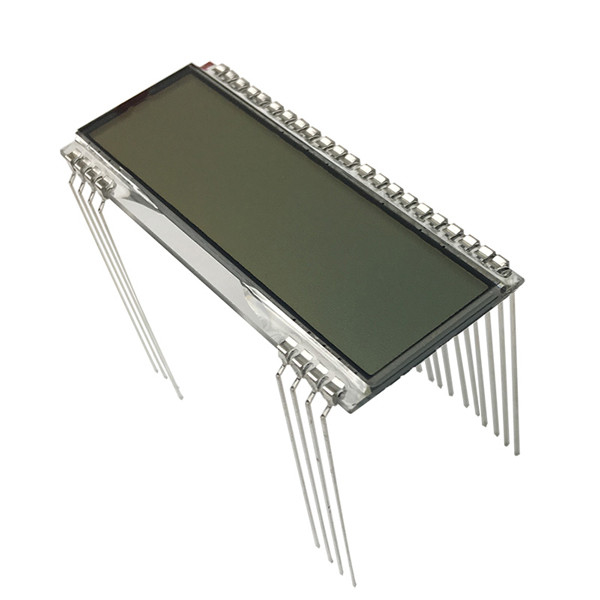

LCD-segmentdisplay Reflectieve modus, TN HTN FSTN Alfanumerieke LCD-meterdisplay Productinleiding
Meters LCD worden altijd aangenomen om de elektrische parameter meting functies zoals spanning, stroom, vermogen, energie weer te geven.achtergrondverlichting en flitsende spanning).
De LCD van de meter vereist een uitgebreid breed werktemperatuurbereik van -40-85 °C vanwege de toepassingsomgeving.
JY4242HP-A heeft de belangrijkste voordelen voor LCD-meters als
- Superbreed werktemperatuur: -40°C tot +85°C
- Grote kijkhoek: HTN met een grotere kijkhoek dan normale TN-LCD
- Betrouwbare polarisatoroplossingen om de kwaliteit van het product stabiel te houden
- Beschikbaar Achterlicht:wit/groen/geel-groen/rood/blauw (transflectief/transmisief type)
- Hoge achtergrondlichthelderheid
- Vier kleuren zijde inkt van een speciaal ontwerp optioneel
| Product: |
LCD-sevensegment-display |
Glas: |
TN/HTN/STN, reflecterend/transflecterend |
| Voertuig: |
1/4 belasting, 1/3 bias, 3,3 V |
Optiek: |
612:00 uur (optioneel) |
| Lijst Dim.: |
59 x 25 x 2,85 mm |
Achterlicht: |
Aanpasbaar |
| Werktemperatuur: |
-40°C tot +85°C |
Reactietijd: |
100 Ms @ 25°C |
| Oppervlaktedruk: |
Geen (aanpasbaar) |
Sluiting: |
Metalen pin |
| Toepassing: |
Voorbeeld van de meter |
Naleving: |
REACH- en RoHS-conform |
Meterscd-toepassingen zijn als volgt:
LCD-segment-display Reflectieve modus, TN HTN FSTN Alfanumerieke LCD-meter-display Producttekening
Het verschil tussen TN, HTN, STN, FSTN, DSTN, CSTN en TFT
LCD verwijst naar Liquid Crystal Display, wat een algemene term is voor de technologie voor het weergeven van vloeibare kristal.TFT zijn verschillende classificaties van vloeibare kristallen displayHet verschil tussen hen ligt in de opstelling van de vloeibare kristallen, de torsieshoek en het elektrische aspect.
De structuur van TN, HTN, STN, FSTN, DSTN en CSTN is in principe hetzelfde.
TN is over het algemeen 90 graden gedraaid.
HTN is 90~120 graden draai,
STN is 180 ~ 270 graden draai,
FSTN, DSTN, CSTN zijn allemaal STN's, gewoon omdat het uiterlijk van gewone STN's over het algemeen geel-groen of blauw is, terwijl het uiterlijk van FSTN en DSTN zwart of wit is.
FSTN is een STN (filmcompensated STN) met dunne filmcompensatie.
DSTN is een dual-STN-structuur om zwart-wit weergave te bereiken.
CSTN is over het algemeen een FSTN-structuur met een kleurfilterdiafragma-structuur om kleurenweergave te bereiken.
TN-producten behoren tot de productcategorie LCM (LCD-module). De belangrijkste voordelen zijn een laag stroomverbruik en een overvloed aan productweergave.
HTN (High Twisted Nematic) nematische vloeibare kristalmoleculen worden tussen twee stukken transparant glas geplaatst en tussen de twee lagen glas,de oriëntatie van de vloeibare kristallenmoleculen wordt met 110~130 graden afgewendDit type LCD wordt gekenmerkt door een hoog contrast, een laag stroomverbruik, een lage rijspanning en een slechte dynamische rijprestaties, maar de kijkhoek is breder dan die van het TN-type.
STN (Super Twisted Nematic) is een elektrisch veld dat de rangschikking van vloeibare kristalmoleculen verandert die oorspronkelijk met meer dan 180 graden worden gedraaid om de optische rotatie te veranderen.en het elektrische veld verandert het elektrische veld door progressieve scanningHet heeft het voordeel van een laag energieverbruik en het grootste voordeel van energiebesparing.
Het displayprincipe van CSTN is om een kleurenfilter toe te voegen aan het traditionele monochrome STN-vloeibare kristaldisplay en elke pixel in de monochrome displaymatrix in drie subpixels te verdelen.en de drie primaire kleuren rood weergevenIn tegenstelling tot TFT is STN een passief passief type LCD, dat tot 65.536 kleuren kan weergeven.
FSTN (Film+STN), om de achtergrondkleur van gewone STN te verbeteren, wordt een laag compensatiefilm aan de polarisator toegevoegd om chromatische dispersie te elimineren en zwart-wit weergave te bereiken.CSTN (Color STN), kleur STN, op basis van FSTN-technologie, voegt een laag RGB-kleurfilm toe om een kleurenweergave te bereiken, en het aantal rijkanalen is over het algemeen hoger. DSTN (Double STN),een dubbellagig STN, waarbij de ene laag wordt gebruikt als drijvende laag en de andere laag als compensatielaag, behoort tot de STN zwart-wittechnologie, vergeleken met FSTN is de contrastverhouding hoger,en het kan de verspreiding compenseren met temperatuur door zichzelf, om een hoog contrast over een breed temperatuurbereik te bereiken.
Een VA-paneel is nu een type paneel met meer high-end LCD-toepassingen en behoort tot een breed kijkhoekpaneel.7M kleur en grote kijkhoeken zijn de hoofdstad van dit type panel positionering high-end, maar de prijs is ook duurder dan TN-panelen, VA-panelen kunnen worden onderverdeeld in MVA-panelen onder leiding van Fujitsu en PVA-panelen ontwikkeld door Samsung,waarvan de laatste de erfenis en verbetering van de eerste is. VA-achtige panelen hebben het hoogste contrast aan de voorzijde (omhoog), maar de uniformiteit van het scherm is niet goed genoeg, en kleurverschuiving heeft de neiging om te optreden.en de zwart-wit contrastverhouding is vrij hoog.
Kwaliteitsmanagement
1. Kwaliteitsbeleid
Zorg voor een goede kwaliteit en lever goederen op tijd;
Om aan de eisen van de klanten te voldoen met continue verbetering
2. EHS-beleid
Het naleven van wet- en regelgeving en het voorkomen en beheersen van verontreiniging;
Om te proberen de uitstoot te verminderen en de hulpbronnen te behouden en ten volle te benutten;
Verbeteren van het bewustzijn van milieubescherming en voortdurend verbeteren van het milieu;
3. Aanvaarding van maatregelen
Het zal zijn kwaliteitsbeleid transparanter maken en het bewustzijn van de werknemers over kwaliteit verbeteren door middel van opleiding en onderwijs;
Door de toepassing van het 5S-management zal het kantoor en de productieplaats netjes en geordend en de werknemers goed opgeleid worden;
Het zal ervoor zorgen dat het kwaliteitsgarantiesysteem ISO9001 alle aspecten van de kwaliteit van producten en diensten bestrijkt voordat deze worden opgenomen in het gereguleerde en procedurele beheer en de controle;
Onder het uitgangspunt dat de kwaliteit gegarandeerd is, zal het de productiekosten verminderen, met inbegrip van de kosten van grondstoffen, en de productie en de efficiëntie van het management verbeteren.
Waarom ons kiezen?
1We leveren LCD Display op maat oplossing
Heeft uw product speciale toepassingsvereisten, elektrische specificaties, optische specificaties, aanraakfuncties of mechanische afmetingen die een op maat gemaakte weergave vereisen?SAEF kan voldoen aan uw aangepaste LCD-eisen.
2. Totaal oplossingen voor touchscreen en display
Maak je je zorgen over het monteren van het touchscreen en het scherm?SAEF kan een aangepast en standaard touchscreen leveren, inclusief resistieve en capacitieve multi-touch oplossingen, inclusief lucht- en optische binding..
3- Verbintenis tot kwaliteitsbetrouwbaarheid
SAEF is gekwalificeerd door ISO9001:2015 en ISO14000, voldoet aan de RoHS, REACH en andere milieu-regels op wereldmarkten.betrouwbaarheid en verouderingstests.
4. Lange termijn aanbod
In normale omstandigheden kunnen de producten die wij aanbevelen langer dan 5 jaar worden geleverd.We zullen van tevoren alternatieve plannen maken om uw behoeften op lange termijn te waarborgen..
LCD-segment-display Reflectieve modus, TN HTN FSTN Alfanumerieke LCD-meter-display Producttekening
