Custom HT1621 DP1621 VK1621 7 Segment COB SPI Interface Meter Uitgerekt Bar Touch LCD-scherm Module

China LCD-fabrikant Op maat gemaakte segment COB HT1621 DP1621 IC SPI MUC Interface LCD Display Screen Module

Compatibel met HT1621, DP1621 is een dot matrix memory mapping LCD driver chip, die LCD-schermen tot 128 punten (32SEG*4COM) kan ondersteunen, evenals LCD-schermen met 2COM en 3COM.De microcomputer met één chip kan de displayparameters configureren en de displaygegevens via 3/4 communicatiepins verzenden, en kan ook de energiebesparende modus invoeren via het commando.

Kenmerken van de DP1621 chip

◆ Compatibel met alternatieve HT1621B

◆ Ingebouwde 256KHz RC oscillator

◆ Het kan worden aangesloten op een 32KHz-chip of op een 256KHz-frequentiebron

◆ 1/2 of 1/3 bias en 1/2, 1/3 of 1/4 werkcyclus kan worden gekozen

◆ Werkspanning: 2,4~5,2 V

◆ Op de chip aangebrachte op tijd gebaseerde frequentiebron

◆ De buzzer kan twee frequenties kiezen

◆ Met de opdracht energiebesparing kan het energieverbruik worden verminderd

◆ Ingebouwde tijdgenerator en wachthondstimer (WDT)

◆ Tijdbasis- of wachttimeroverloop

◆ Acht tijdsbasis/waakhond-timerklokbronnen

◆ 1 x 32 x 4 LCD-aandrijver

◆ 1 ingebouwde 32x4-bits RAM-geheugen

◆ Vierdraad serieinterface

◆ LCD-frequentiebron op de chip

◆ Softwareconfiguratiefuncties

◆ Bevelen voor gegevensmodus en commando-modus

◆ Drie data-toegangsmodi

◆ Er zijn VLCD-pinnen voorzien om de LCD-operatiespanning aan te passen

◆ Pakket: LQFP44/LQFP48/SSOP48

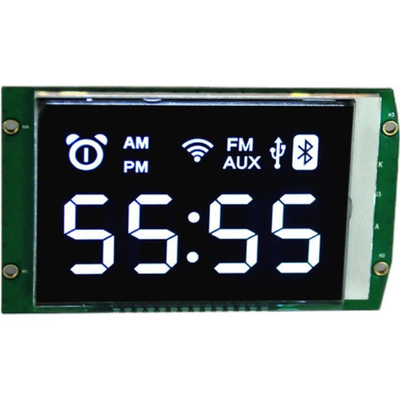

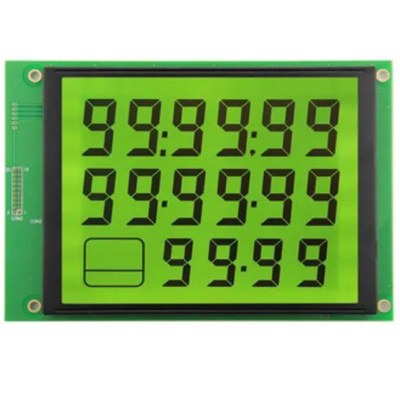

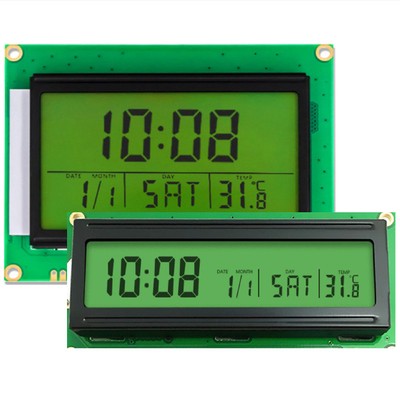

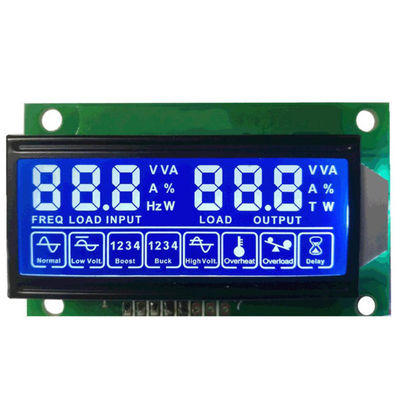

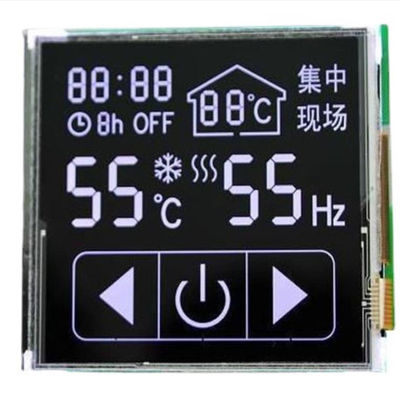

China LCD-fabrikant Gepersonaliseerd segment COB HT1621 DP1621 IC SPI MUC Interface LCD Display Screen Module Product Images

Faciliteiten en strategische klanten

Waarom ons kiezen?

1- Ik heb het niet.We leveren LCD Display op maat oplossing

Heeft uw product speciale toepassingsvereisten, elektrische specificaties, optische specificaties, aanraakfuncties of mechanische afmetingen die een op maat gemaakte weergave vereisen?SAEF kan voldoen aan uw aangepaste LCD-eisen.

2- Ik heb het niet.Totale oplossingen voor touchscreen en display

Maak je je zorgen over het monteren van het touchscreen en het scherm?SAEF kan een aangepast en standaard touchscreen leveren, inclusief resistieve en capacitieve multi-touch oplossingen, inclusief lucht- en optische binding..

3- Ik heb het niet.Verbintenis tot kwaliteitsbetrouwbaarheid

SAEF is gekwalificeerd door ISO9001:2015 en ISO14000, voldoet aan de RoHS, REACH en andere milieu-regels op wereldmarkten.betrouwbaarheid en verouderingstests.

4- Ik heb het niet.Lange termijn aanbod

In normale omstandigheden kunnen de producten die wij aanbevelen langer dan 5 jaar worden geleverd.We zullen van tevoren alternatieve plannen maken om uw behoeften op lange termijn te waarborgen..


Contact

Welkom om te vragen via ck@saef.com.cn

Zoekwoorden:TN-LCD, VA-LCD, VATN-LCD, HTN-LCD, STN-LCD, FSTN-LCD, EBTN-LCD, temperatuur- en luchtvochtigheidsmeters LCD, elektronische weegschaal LCD, multimeter-LCD, slimme meter-LCD, watermeter-LCD, gasmeter-LCD,bankgeldrekenaar LCD, kassa LCD, aandelenmachines LCD, telefoon LCD, walkie-talkie LCD, massager LCD, loopband LCD, vetmeter LCD, airconditioner LCD, Audio LCD.LCD-afstandsbediening, leermachine lcd, elektronisch woordenboek lcd, mp3 lcd, computer, bedieningspaneel lcd, cnc-tankmachine lcd, industriële computer lcd, spelconsole lcd, eeuwige kalender lcd, klok lcd.Instrumenten LCDLCD van de gezondheidszorgmachine, LCD van de thermostaat, LCD van huishoudelijke apparaten, LCD van de lift, LCD voor lift.


Segment LCD programmeringsvaardigheden

Ten eerste de basisparameters van gesegmenteerde vloeibare kristallen
1.Duty: dienstcyclus
Deze parameter wordt ook in het algemeen het aantal Duty of het aantal com genoemd en het segment vloeibare kristal neemt over het algemeen de rijmodus van tijdsplitsing dynamische scanning, in deze modus,de verhouding tussen de effectieve gatingtijd van elke com en de gehele scancyclus, d.w.z. de werkcyclus, is vast, gelijk aan het getal 1/com.

2. Bias: Bias
De stuurgolfvorm van de LCD'S SEG/COM is een analoog signaal en de verhouding van de analoge spanning van elk niveau tot de hoogste uitgangsspanning van de LCD wordt bias genoemd en in het algemeen,Bias wordt uitgedrukt als de verhouding tussen de laagste spanning en de hoogste uitgangsspanningIn het algemeen is er een bepaalde relatie tussen vooroordelen en taken, hoe groter het aantal taken, hoe korter de scantijd voor elke com,en om dezelfde schermhelderheid en hetzelfde schermcontrast te bereiken, moet de spanning van von worden verhoogd en moet het verschil tussen het selectieve niveau en het niet-selectieve niveau worden verhoogd, d.w.z. moet de Bias worden verhoogd,En er is een empirische formule tussen Duty en Bias., namelijk:
Bias = 1/(√Plicht + 1)

3. VDD: werkspanning
Vloeibare kristalmoleculen hebben wisselstroomsignalen nodig om te rijden, en langdurige gelijkstroomspanning die aan beide uiteinden van vloeibare kristalmoleculen wordt toegevoegd, zal de elektrochemische eigenschappen van vloeibare kristalmoleculen beïnvloeden,veroorzaakt wazig weergave, verminderde levensduur en onomkeerbare destructiviteit.

4.Frame: Scansnelheid
Scansfrequentie, de frequentie van de wisselspanning die het vloeibare kristallenmolecuul rechtstreeks aandrijft ligt over het algemeen tussen 60 en 100 Hz,die wordt bepaald op basis van de oppervlakte en het ontwerp van het LCDPanel, de frequentie te hoog is, wat zal leiden tot een toename van het rijvermogen, en de frequentie te laag is, waardoor het scherm flikkert,en indien er een heelgetalvoudige relatie bestaat tussen de scannerfrequentie en de frequentie van de lichtbron, zal het scherm ook flikkeren.

Andere zaken zoals kijkhoek, verbindingsmethode, werktemperatuurbereik, enz., laat dan de leverancier dit doen volgens de specifieke behoeften;


Wat betreft het bedienen van het segmentcode-scherm, ondersteunen sommige MCU's zoals MSP4304152 segmentcode-drivers, anders kun je een speciale driver-IC gebruiken zoals HT1621B/HT1622, enz.Nadat de bestuurder klaar is, het is niets meer dan het schrijven van gegevens, en elk databit regelt de overeenkomstige segmentcode weergave of niet;
Het principe is hetzelfde, maar het gebruik van enige C-taalvaardigheden zal het programma beknopter en efficiënter maken;
