Productdetails:
|
| Producten: | Segmentlcd Vertoning | Afbeeldingsmodus: | Positief/Negatief, Transflectioneel/Reflectioneel |
|---|---|---|---|
| Drijfvoorwaarde: | 1/8 douanerecht of Aanpasbaar | Werkspanning: | 3.0 v |
| Optica: | 6:00 | Display-type: | Transflectioneel / Reflectioneel / Transmisief |
| Grootte: | Aanpasbaar | Achterlicht: | Wit / Amber / Blauw / Geel |
| werktemperatuur: | -30°C aan +80°C | Bewaar temperatuur.: | -35°C aan +85°C |
| Verbinding: | metalen pinverbinding | puntruimte: | 0.1 mm |
| Reactietijd: | 0,1 Mej. | Naleving: | REACH- en RoHS-conform |
| Markeren: | ST7035 Segment LCD-scherm,Aangepaste negatieve segment LCD-scherm,HT1621 Segment LCD-scherm |
||
HT1621 Controller Segment LCD Display Module, maatsegment LCD Display met achterlicht
Laten we eens kijken naar de kenmerken van de 1621-segment LCD-scherm
* Bedrijfsspanning 2,4 - 5,2 V * Ingebouwde 256KHz RC-oscillator
* Externe 32KHz chip of 256KHz frequentie bron input kan worden aangesloten
* Selecteerbare 1/2bais of 1/3bais bias en werkcyclus van 1/2duty, 1/3duty, 1/4duty
* On-chip tijdsbasis frequentiebron
* De buzzer kan worden geselecteerd met twee frequenties
* Ingebouwde tijdsbasisgenerator en waakhondtimer WDT
* Tijdbasis of watchdog timer overloop output
* Acht tijdsbasis/wachthond klokbronnen
* Eén 32segX 4com LCD-driver met ingebouwde 32X 4-bit display RAM-geheugen
* Vierdraadse seriële interface /CS, DATA, WR, RD, over het algemeen niet gebruikt door RD
* De LCD-frequentie op de chip is niet aanpasbaar bij 64 Hz
* Softwareconfiguratiefuncties: data-modus en commando-modus twee commando's
* Er zijn VLCD-pins voor de aanpassing van de LCD-operatiespanning (contrastregeling)
LCD-logische tabelcorrespondentie
Het geheugen van HT1621 komt overeen met de logische tabel in de bovenstaande figuur.
HT1621 komt overeen met 32 adressen en elk adres met 4 COM-gegevens
Bijvoorbeeld als een 0-adres wordt geschreven naar 0X08 T1 van SGE0 wordt aangestoken
Schrijf 0X01 overeen met het licht 1F van SGE0
Schrijf 0X02 1G helderheid overeenkomend met SGE0
Schrijf 0X07 1E, 1G en 1F van SGE0 samen worden verlicht
Schrijf 0X0F Alle 1E, 1G, 1F en T1 van SGE0 zijn helder
HT1621 kan opeenvolgend worden geschreven en het is het beste om twee adressen tegelijk te schrijven, zodat het gemakkelijk is om een tafeltabel te maken en het gemakkelijk is om te schrijven.
Bijvoorbeeld, de eerste twee adressen worden geschreven 0XF7 overeenkomend met SGE0, SEG1, 1E, 1G, 1F, 1D, 1C, 1B, en 1A zijn allemaal verlicht, zodat een volledig "8" karakter wordt weergegeven.
Om het LCD-scherm te maken, moeten deze instructies in de initialisatie van het IC worden geschreven.
Eerst, laten we begrijpen wat instructies zijn en wat gegevens zijn
1 0 0 C8 C7 C6 C5 C4 C3 C2 C1 C0
De eerste drie cijfers van 100 zijn de vlaggen bits van de instructie, en de laatste 9 bits zijn de instructie waarden
1 0 1 C7 C6 C5 C4 C3 C2 C1 C0
De eerste drie cijfers 101 zijn de vlaggen bits van de gegevens, en de laatste 8 bits zijn de gegevens
Dat wil zeggen, het zien van de eerste drie cijfers van 100 vertegenwoordigt de instructie, en het zien van de eerste drie cijfers van 101 vertegenwoordigt de gegevens
| Product: | HT1621 LCD van het besturingssegment | Afbeeldingsmodus: | Positief/Negatief, Transflectioneel/Reflectioneel |
|---|---|---|---|
| Voertuig: | 1/8 Belasting of aanpassing | Werkspanning: | 3.0 V |
| Optiek: | 6:00 of kosteneffectief | Display type: | Transflectioneel / Reflectioneel / Transmisief |
| Grootte: | Aanpasbaar | Achterlicht: | Wit / Amber / Blauw / Geel |
| Werktemperatuur: | -30°C tot +80°C | Opbergtemp.: | -35°C tot +85°C |
| Verbinding: | Metalen pinverbinding | Puntruimte: | 0.1 mm |
| Reactietijd: | 0.1 Ms | Naleving: | REACH- en RoHS-conform |

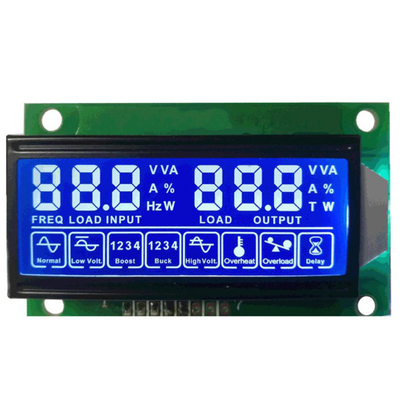

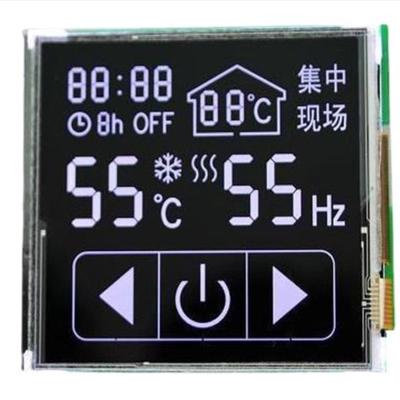

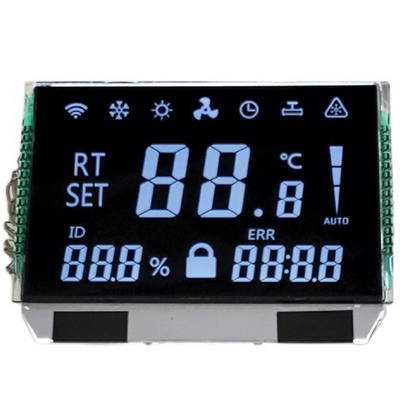

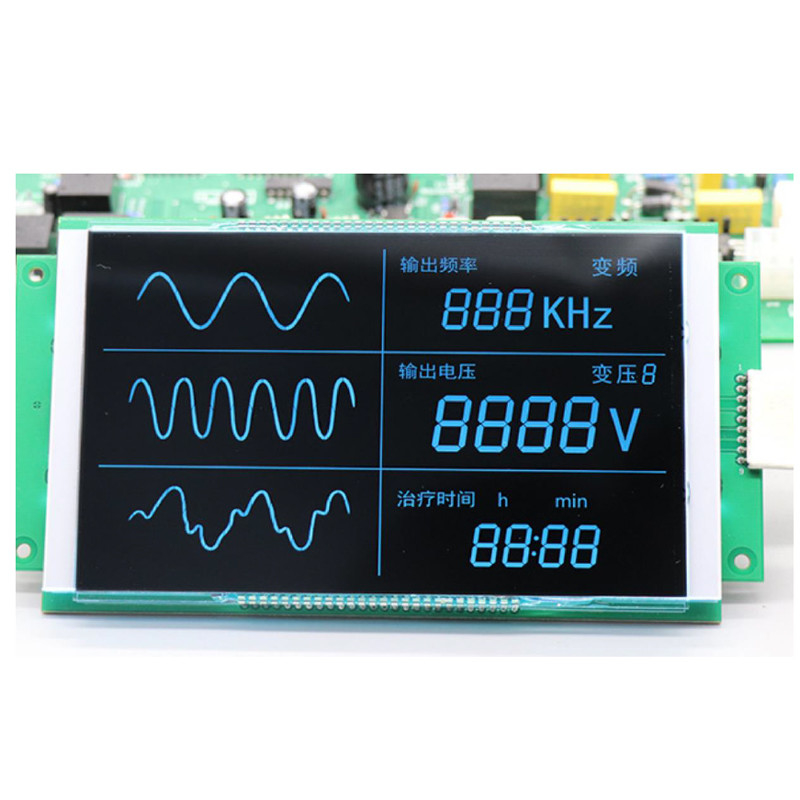

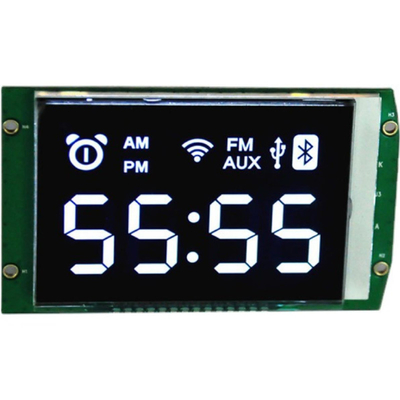

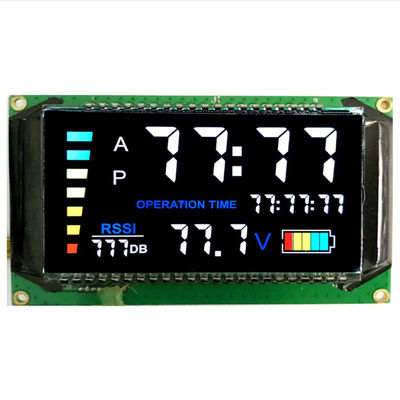

Custom Negatieve Segment VATN LCD Display Met HT1621 ST7035 Controller Foto's van producten
Fabrieksfaciliteiten en certificaten
Waarom ons kiezen?
1.We leveren LCD Display op maat oplossing
Heeft uw product speciale toepassingsvereisten, elektrische specificaties, optische specificaties, aanraakfuncties of mechanische afmetingen die een op maat gemaakte weergave vereisen?SAEF kan voldoen aan uw aangepaste LCD-eisen.
2.Totale oplossingen voor touchscreen en display
Maak je je zorgen over het monteren van het touchscreen en het scherm?SAEF kan een aangepast en standaard touchscreen leveren, inclusief resistieve en capacitieve multi-touch oplossingen, inclusief lucht- en optische binding..
3.Verbintenis tot kwaliteitsbetrouwbaarheid
SAEF is gekwalificeerd door ISO9001:2015 en ISO14000, voldoet aan de RoHS, REACH en andere milieu-regels op wereldmarkten.betrouwbaarheid en verouderingstests.
4.Lange termijnvoorziening
In normale omstandigheden kunnen de producten die wij aanbevelen langer dan 5 jaar worden geleverd.We zullen van tevoren alternatieve plannen maken om uw behoeften op lange termijn te waarborgen..
