1.54 inch OLED SSD1309 Monochroom Display met parallelle en 4-draad SPI-interfaces

1.54 inch OLED UG-2864KSWMG01 Controller SSD1309 Passive Matrix Monochrome 128 x 64 ZIF FPC Parallel, 4-draad SPI, I2C Interface

Productbeschrijving

De Organic Light-Emitting Diode (OLED) is een nieuwe generatie technologie, helderder en helderder beelden met een snellere reactiesnelheid.UG-2864KSWMG01 OLDit OLED-module is lichtgewicht, laag vermogen en klein, er zijn verschillende interfaces optioneel; het is standaard SPI, Parallel en I2C interface.

De grootte van het actieve gebied is 1,54 ′′ diagonaal met module afmetingen420,04 x 27,22 x 1,45 mm, actief gebied dimensie35.052 × 17.516 mm.Dit 1,54 inch OLED-scherm heeft ingebouwde IC SSD1309 en beschikt over een hoge contrastverhouding van 20.000: 1.Het is geweldig voor de toepassing zoals medisch apparaat,POS-systeem, huishoudelijke artikelen, huishoudelijke toepassingen, industriële instrumenten, automatisering, audio/visuele display systemen, apparaten voor persoonlijke verzorging, huishoudelijke artikelen, auto-displays,Dynamische informatiebeelden enz..

1.54 inch OLED UG-2864KSWMG01 Controller SSD1309 Passive Matrix Monochrome 128 x 64 ZIF FPC Parallel, 4-draad SPI, I2C Interface Drawing

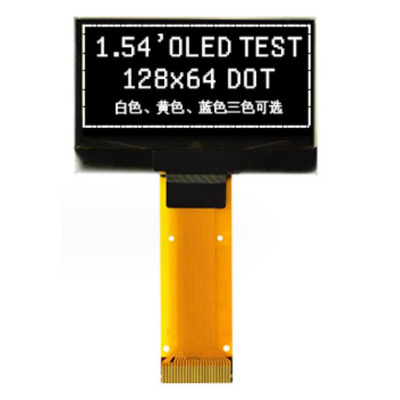

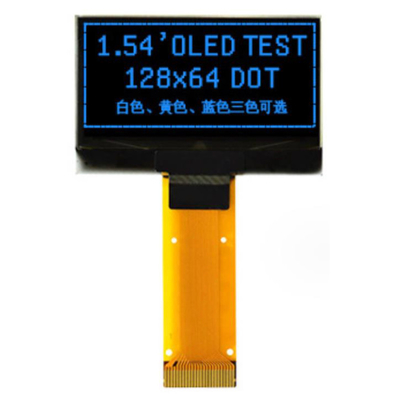

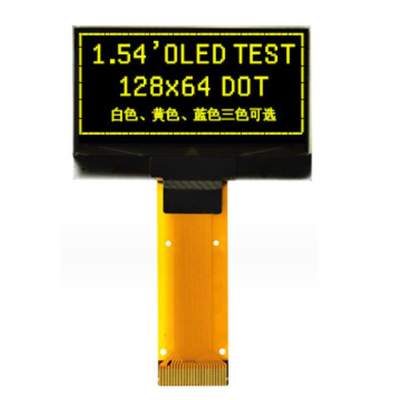

1.54 inch OLED UG-2864KSWMG01 Controller SSD1309 Passive Matrix Monochrome 128 x 64 ZIF FPC Parallel, 4-draad SPI, I2C Interface Product Image

Functionele specificatie

Bevels:Zie de technische handleiding voor de SSD1309

Afzetten en opstarten.
Om het OEL-paneel te beschermen en de levensduur van het paneel te verlengen, moet de aan-/uitstroomroutine van de bestuurder-IC een vertragingsperiode omvatten tussen hoogspannings- en laagspanningsstroombronnen tijdens het aan/uitzetten.Het geeft het OEL-paneel voldoende tijd om de ladings- en ontladingsoperatie voor/na de operatie te voltooien.

Aansteken.
1Zet de VDD aan.
2Laat het scherm uitschakelen.
3. Initialisatie
4. Schoon scherm
5Zet de VCC aan.
6Vertraging 100 ms.
(Wanneer VCC stabiel is)
7Stuur het scherm op opdracht.

Afschakelen.
1Laat het scherm uitschakelen.
2Zet de VCC uit.
3Vertraging 100 ms.
(Wanneer VCC bereik 0 en het paneel volledig is
(uitgifte)
4Zet de VDD uit.


Voorzorgsmaatregelen voor de opslag van OLED-modules

1. Bij het opslaan van de OLED-modules zijn de volgende voorzorgsmaatregelen noodzakelijk.
Bewaar ze in een afgesloten polyethyleen zak met het droogmiddel.
Bewaar ze op een donkere plaats; stel ze niet bloot aan zonlicht of fluorescerend licht, houd de temperatuur tussen 0°C en 35°C en houd de relatieve vochtigheid tussen 40% RH en 60% RH.
iii. Het polarisatieoppervlak mag niet in aanraking komen met andere voorwerpen (we raden u aan deze in de antistatische elektrische container te bewaren waarin zij zijn vervoerd).
2. andere
i. Als de OLED-modules langere tijd in gebruik zijn, zal dit leiden tot een verval van de helderheid.Anders kunnen de weergave patronen blijven op het scherm als spook afbeeldingen en het is niet te herstellen.
ii. Om de prestatievermindering van de OLED-modules als gevolg van vernietiging door statische elektriciteit enz. te minimaliseren,zorg ervoor dat de volgende delen niet worden vastgehouden bij het hanteren van de modules:.
- Blootgestelde oppervlakte van het printbord.
- Terminale elektrode secties.
