4 inch 540x1080 Hoge PPIIPSTFT LCD ST7703S MIPI Interface Product Inleiding
SAEF TECHNOLOGY SF-TO400AS-8986A-N is een 4 inch volledig TFT-LCD-scherm met 540 (RGB) X 1080 punten (540 horizontale door 1080 verticale pixels array).De voedingsspanning (VCC) van het LCD-paneel is van is 2.4V tot 3.3V, typische spanning is 2.8V. en ondersteunt MIPI-interface. Het kan worden gebruikt in ingebedde systemen, automatisering, GPS, medische apparatuur, industrieel apparaat, smart home,beveiligingsapparatuur waarvoor een TFT-display van hoge kwaliteit en kleurrijk beeld vereist is.
SF-TO400AS-8986A-N is een IPS-LCD-type (IPS betekent In-plane Switching) TFT met helderheid 350 cd/m2 (typische waarde). de helderheid kan worden aangepast tot 1000 nits. pls contact opnemen met onze verkoop voor meer details.Het kan werken bij temperaturen van -20°C tot +70°CDe opslagtemperaturen variëren van -30°C tot +80°C.
Productkenmerken
| Product: |
4 inch IPS TFT LCD |
Resolutie: |
540x1080 pixels |
| Zichtrichting: |
IPS Alle kijkhoeken |
Touchscreen: |
Zonder, resistent en PCAP optioneel |
| Afdekkingslens: |
Kan aangepast worden |
Oppervlakteverlichting: |
350 Cd/m2 (aanpasbaar) |
| Interface: |
MIPI (aanpasbaar) |
Pinnummer: |
30 pin's |
| Verbinding: |
Type aansluiting (aanpasbaar) |
Bestuurder IC: |
ST7703 |
| Werktemperatuur |
-20°C tot +70°C |
Naleving: |
REACH- en RoHS-conform |
Waarom ons kiezen?
1We leveren LCD Display op maat oplossing
Heeft uw product speciale toepassingsvereisten, elektrische specificaties, optische specificaties, aanraakfuncties of mechanische afmetingen die aangepaste displays vereisen?SAEF kan voldoen aan uw aangepaste LCD-eisen.
2. Totaal oplossingen voor touchscreen en display
Maak je je zorgen over het monteren van het touchscreen en het scherm?SAEF kan een aangepaste en standaard touchscreen leveren, inclusief resistieve en capacitieve multi-touch-oplossingen, inclusief lucht- en optische binding..
3- Verbintenis tot kwaliteitsbetrouwbaarheid
SAEF is gekwalificeerd door ISO9001:2015 en ISO14000, voldoet aan de RoHS, REACH en andere milieu-regels op wereldmarkten.betrouwbaarheid en verouderingstests.
4. Lange termijn aanbod
In normale omstandigheden kunnen de producten die wij aanbevelen langer dan 5 jaar worden geleverd.We zullen van tevoren alternatieve plannen maken om uw behoeften op lange termijn te waarborgen..
4 inch 540x1080 Hoge PPIIPSTFT LCD ST7703S MIPI-interface Producttekening
Interface pin definitie
| - Nee. |
SYMBOL |
FUNCTIE |
| 1 |
RST_LCM |
Dit signaal zal het apparaat resetten en moet worden toegepast om de chip correct te initialiseren. |
| 2 |
TE_LCM |
Het scheursignaal wordt gebruikt om de MCU te synchroniseren met het schrijven in het geheugen. |
| 3 |
GND |
Power Ground |
| 4 |
TDP0 |
MIPI-gegevenslijn |
| 5 |
TDN0 |
MIPI-gegevenslijn |
| 6 |
GND |
Power Ground |
| 7 |
TDP1 |
MIPI-gegevenslijn |
| 8 |
TDN1 |
MIPI-gegevenslijn |
| 9 |
GND |
Power Ground |
| 10 |
TDP2 |
MIPI-gegevenslijn |
| 11 |
TDN2 |
MIPI-gegevenslijn |
| 12 |
GND |
Power Ground |
| 13 |
TDP3 |
MIPI-gegevenslijn |
| 14 |
TDN3 |
MIPI-gegevenslijn |
| 15 |
GND |
Power Ground |
| 16 |
TCP |
MIPI Clk |
| 17 |
TCN |
MIPI Clk |
| 18 |
GND |
Power Ground |
| 19 |
IOVCC1.8V |
Stroomvoorziening voor I/O-systeem IOVCC = 1,65 V ~ 3,3 V. |
| 20 |
LEDA |
LED-anode |
| 21 |
LEDK |
LED-kathode |
| 22 |
ID1 |
Identificatie |
| 23 |
NC |
NC |
| 24 |
VDD2V8 |
Stroomvoorziening voor analoog, VDD=2,5 V~3,3 V. |
| 25 |
NC |
NC |
| 26 |
SDA_CTP |
I2C-gegevenssignaal van het Touch Panel; indien niet gebruikt, laat deze pin open. |
| 27 |
SCL_CTP |
I2C-kloksignaal van Touch Panel; indien niet gebruikt, laat deze pin open. |
| 28 |
EINT_CTP |
Interrupt signaal naar de hoofdprocessor van het Touch Panel; Als niet gebruikt, laat deze pin open. |
| 29 |
RST_CTP |
System reset van Touch Panel; Als niet gebruikt, laat deze pin open. |
| 30 |
VDD2.8_CTP |
Stroomvoorziening voor analoog, VDD=2,4 V~3,3 V. |
Absolute maximale ratings
| Artikel 1 |
Symbool |
- Min. |
Max, ik ben er klaar voor. |
Eenheid |
| Voedingsspanning |
Stroomvoorziening |
VDD |
-Nee.3 |
+4.6 |
V |
| Analoog |
– |
– |
– |
V |
| IO |
IOVDD |
-Nee.3 |
+4.6 |
V |
| Inlaatspanning |
Vi |
-Nee.3 |
IOVDD+0.3 |
V |
| Bergingstemperatuur |
Tstg |
-30 |
+ 70 |
oC |
| Werktemperatuur |
TOptie |
- 20 |
+60 |
oC |
| Lageruimte |
Hstg |
10 |
Noot 1 |
% RH |
| Werkvochtigheid |
HOptie |
10 |
Noot 1 |
% RH |
DC-kenmerken
| Artikel 1 |
Symbool |
- Min. |
Typus. |
Max, ik ben er klaar voor. |
Eenheid |
| Voedingsspanning |
Stroomvoorziening |
VDD |
2.4 |
2.8 |
3.3 |
V |
| Analoog |
VCI |
2.4 |
2.8 |
3.3 |
V |
| IO |
IOVDD |
1.65 |
1.8/2.8 |
3.3 |
V |
| Logic Lage invoerspanning |
VIL |
-0.3IOVDD |
– |
0.3IOVDD |
V |
| Logic Hoge invoerspanning |
HIV |
0.7IOVDD |
– |
IOVDD |
V |
| Logic Lage uitgangsspanning |
VOL |
– |
– |
0.2IOVDD |
V |
| Logic Hoge uitgangsspanning |
VOH |
0.8IOVDD |
– |
– |
V |
| Huidig verbruik |
Normaal weergeven |
Ivdd |
– |
50 |
– |
mA |
| Standby-modus |
Ivdd |
– |
30 |
– |
uA |
| Framefrequentie |
fFR |
– |
60 |
– |
Hz |
Optische specificaties
| Achterlicht ingeschakeld (transmisieve modus) |
Artikel 1 |
Symbool |
Voorwaarde |
Specificatie |
Eenheid |
| - Min. |
Typus. |
Max, ik ben er klaar voor. |
|
Luminans aan
oppervlak (((Ik...f=20mA)
|
Lv
|
Normaal gesproken.
bekijken
hoek
θX= θY= 0o
|
-
|
350
|
-
|
cd/m2
|
| Contrastverhouding |
CR |
- |
600 |
- |
- |
| Reactietijd |
TR |
- |
10 |
20 |
ms
|
| TF |
- |
- |
20 |
30 |
|
Chromaticiteit Transmisief
|
Rood |
XR |
-
|
0.614 |
0.644 |
0.674 |
- |
| YR |
0.290 |
0.320 |
0.350 |
- |
| Groen |
XG |
0.270 |
0.300 |
0.330 |
- |
| YG |
0.540 |
0.570 |
0.600 |
- |
| Blauw |
XB. |
0.104 |
0.134 |
0.164 |
- |
| YB. |
0.097 |
0.127 |
0.157 |
- |
| Wit |
XW |
0.267 |
0.297 |
0.327 |
- |
| YW |
0.302 |
0.332 |
0.362 |
- |
|
Bekijken
Hoek
|
Horizontaal |
θX+ |
Centrum
CR≥10
|
- |
80 |
- |
Deg.
|
| θX- |
- |
80 |
- |
| Verticaal |
θY+ |
- |
80 |
- |
| θY- |
- |
80 |
- |
| |
NTSC-verhouding ((Gamut) |
- |
- |
- |
60 |
- |
% |
| |
|
|
|
|
|
|
|

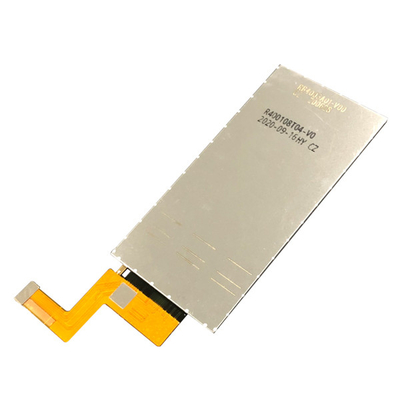

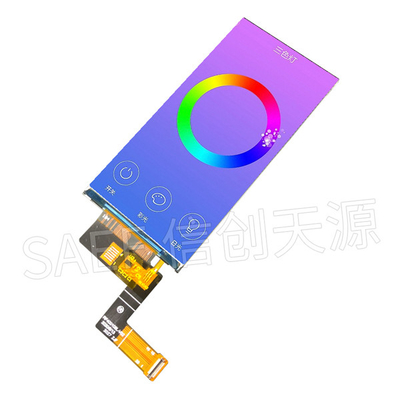

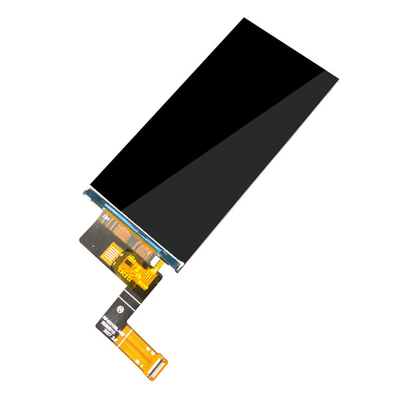

4 inch 540x1080 Hoge PPIIPSTFT LCD ST7703S MIPI Interface Productbeeld
