Productdetails:
|
| product: | 2.1“ duim Cirkelips TFT LCD | Resolutie: | 480x480 punten |
|---|---|---|---|
| Interface: | 3 lijn SPI + 18 beetjes RGB | Touch screen: | Kan worden aangepast |
| Het bekijken Richting: | IPS (80/80/80/80) | Bestuurder IC: | ST7701S |
| Speldaantal: | 40 spelden | Modulegrootte: | 56.18 x 59,71 x 2,3 mm |
| Actief Gebied: | 53,28 mm-Diameter | Verbinding: | Het stoppen (kan worden aangepast) |
| Oppervlaktehelderheid: | 300 cd/m2 (neten) | Werkende Temperaturen.: | -20℃ aan +70℃ |
| LEIDEN leven: | 40.000 uren | Naleving: | Volgzaam BEREIK & RoHS |
| Markeren: | Ronde IPS TFT LCD,480x480 IPS TFT LCD,RGB ronde tftlcd vertoning |
||
2.1“ Duim om van het de Vertoningsst7701s controlemechanisme van TFT 480x480 LCD IPS van IC Al het Bekijken Hoekenspi+rgb Interface
2,1 duim om TFT LCD, Cirkeltft lcd 2,1“ Beschrijving
Saeftechnologie sf-tc210b-8947a-n is een diagonale grootte 2,1“ module van duim de cirkeltft lcd met resolutie480x480 pixel. Deze module wordt ingebouwd met ST7701S IC; het omvat het controlemechanisme en de functies van bestuurdersic, steunt de interface van RGB en 3 lijnspi van 18bits, de waaier en van het leveringsvoltage (Vdd) van 2.5V aan 4.8V, typische 2.8V.
Sf-tc210b-8947a-n TFT LCD-de module is cirkelwijze met helderheid 300 neten (typische waarde). De module ook is beschikbaar voor Weerstand biedend facultatief Touch screen en Ontworpen Capacitief Touch screen. Sf-tc210b-8947a-n kan bij temperaturen van -20℃ aan +70℃ werken; zijn gamma van opslagtemperaturen van -30℃ aan +80℃. Dit 2,1“ wordt de module van duimtft lcd wijd gebruikt in koffiemachine, microgolfoven, scanner, huisautomatisering, toegangsbeheersysteem, controlemateriaal, analysatoren, veiligheidssysteem, het systeem van de tuinirrigatie, enz.
| Product: | 2.1“ Duim Cirkelips TFT LCD | Resolutie: | 480x480 punten |
|---|---|---|---|
| Interface: | 3 lijn SPI + 18 Beetjes RGB | Touch screen: | Kan worden aangepast |
| Het bekijken Richting: | IPS (80/80/80/80) | Bestuurder IC: | ST7701S |
| Pin Number: | 40 Spelden | Modulegrootte: | 56.18 X 59,71 X 2,3 mm |
| Actief Gebied: | 53,28 mm-Diameter | Verbinding: | Het stoppen (kan worden aangepast) |
| Oppervlaktehelderheid: | 300 Cd/m2 (neten) | Werkende Temperaturen.: | -20℃ aan +70℃ |
| LEIDEN Leven: | 40.000 Uren | Naleving: | Volgzaam BEREIK & RoHS |
Pin Definition
Pin1, LEDA, Loden anode.
Pin2, LEDK, LEIDENE Kathode.
Pin3, LEDK, LEIDENE Kathode.
Pin4, GND, Grond.
Pin5, VCI, Voeding.
Pin6, RST, Het terugstellensignaal, Actieve Laag.
Pin7, NC.
Pin8, NC.
Pin9, SDA, SPI-Gegevenssignaal.
Pin10, SCK, SPI-Kloksignaal.
Pin11, Cs, SPI-spaander uitgezocht signaal.
Pin12, PCLK, RGB signaal van de puntklok.
Pin13, DE, RGB Gegevens laten signaal toe.
Pin14, VSYNC, RGB kader die signaal synchroniseren.
Pin15, HSYNC, RGB lijn die signaal synchroniseren.
Pin16~Pin33, RGB gegevenssignaal. (DB0: Blauwe LSB; DB5: Blauwe MSB; DB6: Groene LSB; DB11: Groene MSB; DB12: Rode LSB; DB17: Rode MSB)
Pin34, GND, Grond.
Pin35, TP_INT, Aanraking interrup.
Pin36, TP_SDA, het signaal van Aanrakingsi2c gegevens.
Pin37, TP_SCL, het signaal van de Aanrakingsi2c klok.
Pin38, TP_RST, het signaal van het Aanrakingsi2c terugstellen.
Pin39, TP_VCI, Aanrakingsvoeding
Pin40, GND, Grond
2,1 duim om TFT LCD, Cirkeltft lcd die 2,1“ trekken

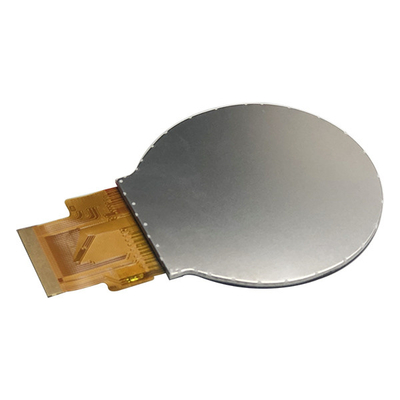

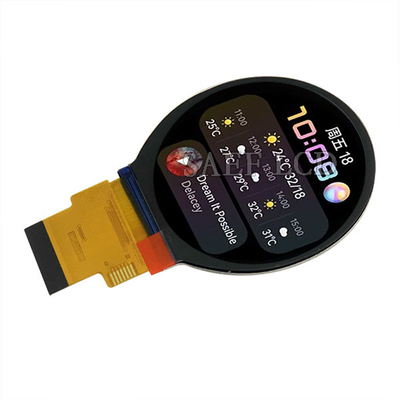

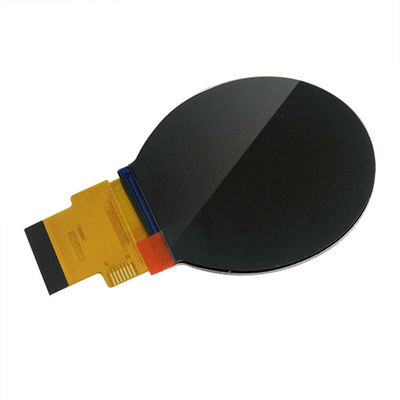

2,1 duim om TFT LCD, Cirkeltft lcd 2,1“ Echt Productbeeld
