Productdetails:
|
| Producten: | 3.97 inch (4") TFT scherm | Resolutie: | 480x800 punten |
|---|---|---|---|
| DRIVER IC: | NT2vrijheid van vervoer | Lijst Dim.: | 57.14x96.85x2.2 mm |
| Touchscreen: | Geen touchscreen (optioneel) | De Afmeting van het dekkingsglas: | Aanpasbaar |
| Zichtrichting: | IPS Alle kijkhoeken | Interface: | SPI + RGB 24 bits (aanpasbaar) |
| Verbinding: | Verstopping (aanpasbaar) | Pinnummer: | 51 pinnen (aanpasbaar) |
| Oppervlaktehelderheid: | 400 cd/m2 ((nits) | Achterlichttype: | Witte leiden |
| LED-levensduur: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | 480x800 IPS TFT LCD,24 beetjes IPS TFT LCD,3.97“ IPS het Scherm van TFT |
||
4 inch (3.97") 480x800 TFT LCD-scherm SPI RGB 24 bits Interface IPS NT35510 Display
TFT 4" WVGA SPI en RGB LCD scherm Beschrijving
1. SF-TC397B-8774C-N is een TFT LCD module is een 3,97 ′′ ((4,0 ′′ inch) diagonale grootte, WVGA 480x800, full color TFT LCD display, kan worden ontworpen met Resistive touchscreen of PCAP,Onze deelnummers zijn SF-TC397B-8774C-T en SF-TC397B-8774C-CT.
2Deze module ondersteunt SPI en RGB 24-bits Interface. SF-TC397B-8774C-N model heeft een module dimensie van 57,14*96,85 mm en Active gebied grootte van 51,84 x 86,40 mm;SF-TC397B-8774C-N is geïntegreerd met de NT35510-controller op de moduleDeze IPS TFT-module is een LCD-module met portretmodus, met een lichtsterkte van 400 cd/m2.Als u het als portretmodus wilt gebruiken of de helderheid wilt aanpassen, kunt u contact met ons opnemen voor meer technische ondersteuning. de oppervlakte helderheid kan worden bereikt tot 1000 cd/m2 (nits).
Mechanische specificaties
| Artikel 1 | Specificatie | Eenheid |
| Afbeeldingsmaat | 3.97 | Inch |
| OUTLINE DIMENSIES | 57.14 maal 96.85 maal 2.2 | mm |
| Bestuurder IC | NT1vervoer | - |
| Interface-type | RGB-24Bit | - |
TFT 4 inch WVGA SPI en RGB LCD schermtekening
Beschrijving van de pin
| Nee, dat is niet zo. | PIN-naam | Invoer/uitvoer | Beschrijving |
| 1 | LEDK | O | LED-kathode |
| 2 | LEDA | O | LED-anode |
| 3 | VU | Ik... | Invoersignaal van het touchpaneel |
| 4 | XL | Ik... | Invoersignaal van het touchpaneel |
| 5 | YD | Ik... | Invoersignaal van het touchpaneel |
| 6 | XR | Ik... | Invoersignaal van het touchpaneel |
| 7 | GND | Ik... | Ground |
| 8 | VCI | Ik... | Stroomvoorziening 2.8V Spanning |
| 9 | NC | - | Open zetten |
| 10 | IOVCC | Ik... | Stroomvoorziening 1.8V Spanning |
| 11 | TE | Ik... | Versnelling van het scheuren |
| 12 | SDO | - | SPI-interface Input/output pin |
| 13 | SDI | Ik... | SPI-interface Input/output pin |
| 14 | WR/SCL | - | SPI-kloksignaal |
| 15 | CSX | Ik... | Invoerpen voor het chipselectiesignaal |
| 16 | RESX | Ik... | Invoersignaal LCM Reset |
| 17 tot 40 | DB23-DB0 | Invoer/uitvoer | Toon gegevens I/O |
| 41 | ENABLE | Ik... | Gegevenssignalen in RGB-I/F-modus 1. |
| 42 | DOTCLK | Ik... | Clock Signal om elke datum te monteren |
| 43 | HSYNC | Ik... | Horizontaal synchronisatiesignaal |
| 44 | VSYNC | Ik... | Verticaal synchronisatiesignaal |
| 45 | LEDPWM | Ik... | Deze pin is verbonden met de externe LED-driver. |
| 46 | LWDON | Ik... | Gebruikt voor het inschakelen/uitzetten van externe LED-achterlichtregeling. |
| 47 | RS | Ik... | Signal selecteren |
| 48 | RD | Ik... | Lees strobe-signaalinput pin |
| 49 | IM0 | Ik... | Selecteer de interface modus |
| 50 | IM1 | Ik... | Selecteer de interface modus |
| 51 | GND | Ik... | Ground |
Achterlichtkenmerken
| Artikel 1 | Symbool | Min. | TYP | Maximaal | Eenheid |
Test Voorwaarde |
Notitie |
| Voedingsspanning | Vf | 25.6 | V | Als= 20 mA | - | ||
| Voedingsstroom | Als | - | 20 | - | mA | - | - |
| Omgekeerde spanning | Vr | - | - | 5 | V | - | |
| Energieverlies | Pd | - | 512 | - | mW | - | |
| Lichtsterkte voor LCM |
- |
400 | - | Cd/m2 | Als= 20 mA | - | |
| Eenvormigheid voor LCM | - | 80 | - | - | % | Als= 20 mA | - |
| Achterlichtkleur | Wit | ||||||
Elektro-optische kenmerken
| - Nee, dat is niet waar. | Artikel 1 | Symbool | Voorwaarden | Specificatie | Eenheid | Notitie | |||
| Min. | Type | Maximaal | |||||||
| 1 | Reactietijd | Tr+Tf | 25°C | - | 35 | - | Mevrouw | (1) (2) | |
| 2 | Overdraagbaarheid (met PL) | T(%) | - | - | 5 | - | - | - | |
| 3 | Contrastpercentage | Cr |
θ=0, Normale kijkhoek |
550 | - | - | - | (1)(3) | |
| 4 |
Bekijken Hoek
|
Wat? | θR | CR>10 | 85 | - | Deg | - | |
| θL | 85 | - | |||||||
| Ver. | Θ+ | 85 | - | ||||||
| - Ik ben... | 85 | - | |||||||

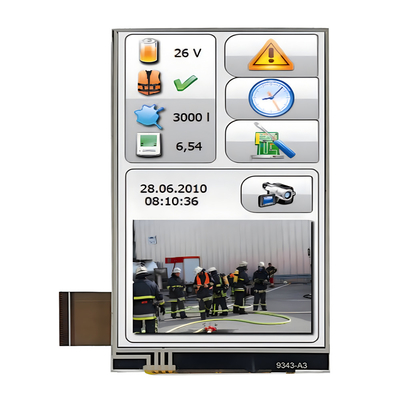

TFT 4" WVGA SPI en RGB LCD-scherm Productbeeld
Fabrieksfaciliteiten en certificaten
