Productdetails:
|
| Sleutelwoorden: | 7 inch TFT | aanraakscherm: | CTP ((Capacity Touch Screen) |
|---|---|---|---|
| Resolutie: | 1024x600 punten | De Afmeting van het dekkingsglas: | Kan aangepast worden |
| LCM-interface: | Mipi | Oppervlaktehelderheid: | 300cd/m2 |
| LED-levensduur: | 40,000 uur | Spelden: | 30 pin's |
| Zichtrichting: | Alle gezichtshoeken ((80/80/80/80) | CTP-interface: | I2C |
| Operatieve temp.: | – 20℃ aan +70℃ | Naleving: | REACH- en RoHS-conform |
| Markeren: | MIPI het Touche screen van 7 Duimtft lcd,IPS het Touche screen van 7 Duimtft lcd,CTP 7 duimaanraking tft lcd |
||
TFT LCD-module 7" inch 1024x600 MIPI-interface IPS met CTP Producttekening Product Inleiding
Product snelle details:
1. LCD Grootte: 7 ′′ inch TFT
2Resolutie: 1024x600
3Zienhoek: vrij
4De afmetingen zijn: 164x97x2.6 mm.
5. LCM-interface type: MIPI
6. CTP-interface type: I2C
7Temperatuur: boven -20°C tot +70°C; onder -30°C tot +80°C
8. Touch Panel: capacitieve touchscreen ((CTP)
SAEF Technology SF-TO700B-8857A-CT is een 7-inch IPS-type full viewing angle TFT LCD-scherm met een resolutie van QVGA 1024x600 pixels.en het deksel glas is aanpasbaar.
Deze LCD-module heeft een contourdimensie van 164*97*2,6 mm en een AA-grootte van 154,21x85,92 mm. Deze 7" TFT-LCD is met PCAP ((Capacitive Touch Screen).SF-TO700B-8857A-CT LCM interface is met MIPI interfaceDe CTP-interface is I2C. SF-TO700B-8857A-CT is met een oppervlaktehelderheid van 300cd/m2 (nits), deze LCD-displaymodule kan werken bij temperaturen van 20°C tot +70°C.
Deze 7 ′′ TFT LCD-module wordt veel gebruikt in meetapparatuur, medisch apparaat, home automation, toegangsbeveiligingssysteem, supermarktprijslabel en huishoudelijke apparaten, GPS-apparaat, enz.
| Sleutelwoorden: | 7 inch TFT | Touchscreen: | CTP ((Capacity Touch Screen) |
|---|---|---|---|
| Resolutie: | 1024x600 punten | Afmeting van het dekselglas: | Kan aangepast worden |
| LCM-interface: | MIPI | Oppervlakteverlichting: | 300 Cd/m2 |
| LED-levensduur: | 40000 uur | Pins: | 30 pin's |
| Zichtrichting: | Alle gezichtshoek ((80/80/80/80) | CTP-interface: | I2C |
| Werktemperatuur | ¥20°C tot +70°C | Naleving: | REACH- en RoHS-conform |
Kwaliteitsborging
1Voor elk stuk, hebben we 3 keer 100% test om goede kwaliteit te garanderen.
2.De QA-manager is al meer dan 14 jaar in de LCD-industrie. De belangrijkste productie- en QA-operatoren zijn al meer dan 7-8 jaar in de LCD-industrie.Ons team zijn allemaal zeer professioneel en ervaren in de LCD ingevuld om kwaliteit te garanderen voor klanten.
Veelgestelde vragen
Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren. Gemengde monsters van verschillende itemnummers zijn aanvaardbaar.
Q2: Hoe zit het met de doorlooptijd?
A: Voor producten die niet meer in de winkel zijn, onmiddellijk voorraadmonsters. 1-1.5 weken voor het opnieuw maken van monsters. 4-6 weken voor massaproductie. Voor producten die zijn ontworpen, 2-3 dagen voor een ontwerpvoorstel;2 uur voor het nemen van monsters bij de goedkeuring van de tekening; 5-6 weken voor proef- of massaproductie bij goedkeuring van het monster.
Q3. Heeft u een MOQ limiet voor monster en productie bestelling?
A: lage MOQ. 3-5pcs voor het controleren van monsters is beschikbaar. massa productie MOQ is normaal 1K / lot. We ondersteunen qty lager dan MP MOQ voor trail-run / PP-run bestelling.
V4. Hoe verzendt u de goederen en hoe lang duurt het voordat ze aankomen?
A: Verzenden per DHL, UPS, FedEx of TNT. Het duurt 5-7 dagen om te arriveren. Vlieg- en zeevracht is ook optioneel.
Q5. Hoe kan ik een bestelling voor een LCD-module verwerken?
A: Laat ons eerst uw vereisten of toepassing weten.
In de tweede plaats citeren wij volgens uw eisen of onze suggesties.
Ten derde bevestigt de klant de monsters en plaatst hij een borg voor de formele bestelling.
Ten vierde regelen wij de productie.
Q6. Mag ik mijn logo op het LCD-product afdrukken?
A: Ja. Gelieve ons formeel te informeren in de ontwerpfase, en we zullen monsters maken met uw logo voor uw monstertest en goedkeuring. Na goedkeuring van het monster, zal de massaproductie de goedgekeurde monsters volgen.
V7: Biedt u garantie voor de producten?
A: Ja, we bieden 1 jaar garantie op onze producten.
V8: Hoe moet ik omgaan met de defecte?
A: Ten eerste, onze producten worden geproduceerd in een strikt kwaliteitscontrolesysteem en de defecte koers zal minder dan 0,2%.
Ten tweede zullen we tijdens de garantieperiode nieuwe LCD's met nieuwe bestelling voor kleine hoeveelheden sturen.We repareren ze en sturen ze terug naar u of we kunnen de oplossing bespreken inclusief opnieuw bellen volgens de werkelijke situatie.
TFT-LCD-module 7" inch 1024x600 MIPI-interface IPS met CTP-producttekening
| Pin nr. | Symbool | Functie |
| 1 | VLED+ | LED-anode |
| 2 | VLED+ | LED-anode |
| 3 | VGH | Positief vermogen voor TFT |
| 4 | VGL | Negatief vermogen voor TFT |
| 5 | UPDN | Poort naar boven of naar beneden, scansysteem. UPDN = ¢ L ¢, STV2 output verticale startpuls en UD pin output logisch ¢ L ¢ naar Gate driver. (standaard) UPDN = ′H′, STV1-uitgang verticale startpuls en UD-pin-uitgang logisch ′H′ naar poortdriver |
| 6 | SHLR | Bron rechter of linker volgorde controle. SHLR = ?? L??, verschuiving naar links: laatste gegevens = S1←S2←S3..........←S1536 = eerste gegevens. SHLR = ?? H??, verschuiving naar rechts: eerste gegevens = S1→S2→S3........→S1536 = laatste gegevens. (standaard) |
| 7 | VLED- | LED-kathode |
| 8 | VLED- | LED-kathode |
| 9 | AVDD | Vermogen voor analoge circuits |
| 10 | GND | Ground |
| 11 | D3P | MIPI-gegevensinvoer. |
| 12 | D3N | MIPI-gegevensinvoer. |
| 13 | GND | Ground |
| 14 | D2P | MIPI-gegevensinvoer. |
| 15 | D2N | MIPI-gegevensinvoer. |
| 16 | GND | Ground |
| 17 | CLKP | Invoer van de MIPI-klok |
| 18 | CLKN | Invoer van de MIPI-klok |
| 19 | GND | Ground |
| 20 | D1P | MIPI-gegevensinvoer. |
| 21 | D1N | MIPI-gegevensinvoer. |
| 22 | GND | Ground |
| 23 | D0P | MIPI-gegevensinvoer. |
| 24 | D0N | MIPI-gegevensinvoer. |
| 25 | GND | Ground |
| 26 | STBYB | Stand-by-modus. STBYB = HH,normale werking (standaard) STBYB = L, timing controller, bron driver wordt uitgeschakeld, alle uitgangen zijn GND. |
| 27 | Reset | Globaal reset pin actief laag om in reset staat te gaan normaal trek hoog verbinding met een rc reset circuit voor stabiliteit |
| 28 | VDD ((1.8V) | Digitaal circuit |
| 29 | VDD ((1.8V) | Digitaal circuit |
| 30 | VCOMIN | Gewone spanning |

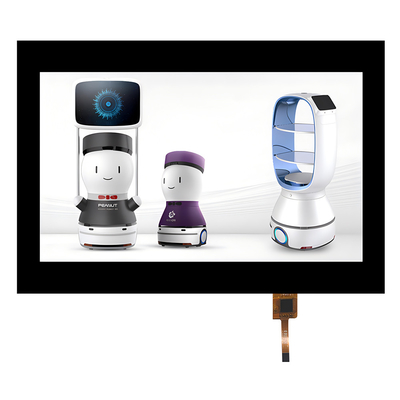

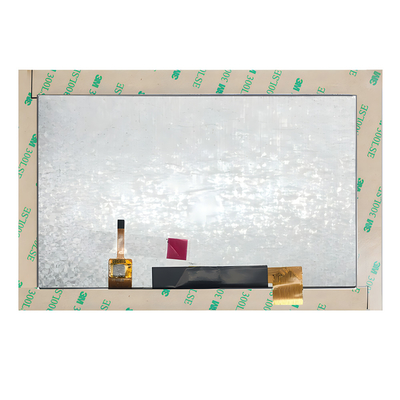

TFT LCD-module 7" inch 1024x600 MIPI interface IPS met CTP Product Image
AANGESCHIEDENDE producten
|
Grootte |
Inlichtingen |
OUR P/N |
|
7 inch |
800x480landschapstype,met bedieningspaneel |
SF-TC700I-9239C-T |
|
7 inch |
1024x600 Landschapstype, met of zonder CTP, RGB-interface |
SF-TC700B-8619A-N/CT |
|
7 inch |
1024x600 Landschapstype, met of zonder CTP, MIPI-interface |
Voor de toepassing van deze richtlijn worden de volgende voorschriften toegepast: |
|
7 inch |
1024x600 Landschapstype, met of zonder CTP, RGB-interface |
SF-TO700B-8834A-CT |
