Productdetails:
|
| Producten: | 3 inch IPS TFT touchscreen | Resolutie: | 240x400 pixels |
|---|---|---|---|
| Zichtrichting: | IPS Alle kijkhoeken | aanraakscherm: | met PCAP-touch screen |
| Dekkingslens: | Aanpasbaar | Oppervlaktehelderheid: | 300 cd/m2 (aanpasbaar) |
| Interface: | MCU 8/16 beetjes | Pinnummer: | 40 Spelden |
| Verbinding: | Plugging / ZIF (aanpasbaar) | Bestuurder IC: | S6D04D1 |
| Operatieve temp.: | -20°C tot +70°C | Naleving: | REACH- en RoHS-conform |
| Markeren: | 240x400 TFT LCD touchscreen,PCAP TFT LCD touchscreen,3 inch TFT LCD touchscreen |
||

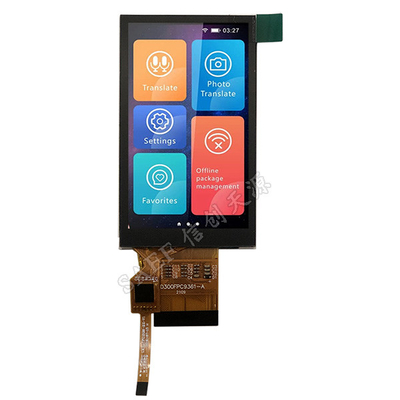

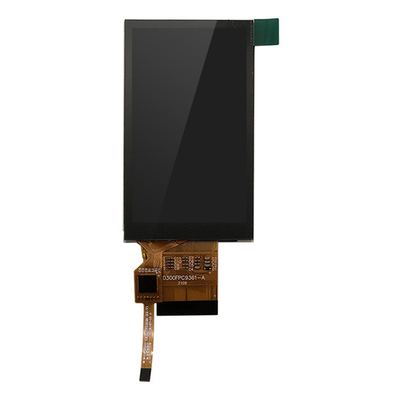

3 inch IPS TFT PCAP Touch Screen 240x400 Resolutie Productbeschrijving
Een snelle productoverzicht
Model nr.SF-TC300D-8974A-CT
Grootte: 3"
Resolutie: 240×400 punten
¢ Zichtrichting: IPS
Interface:MCU 8-bits en 16-bits interface
¢Stuurder-IC:S6D04D1
¢Control-Board: Nee
¢ Helderheid ((cd/m2): 300
¢Raam door gat: Nee
Touchscreen: met capacitieve touchscreen
Beschrijving
SAEF TECHNOLOGY SF-TC300D-8974A-CT is een 3-inch full TFT-LCD display met een resolutie van 240x400 (240 horizontale bij 400 verticale pixels array).de voedingsspanning (VCC) van het LCD-paneel is van is 2.5V tot 3.3V. Typische waarde is 2.8V. Het kan worden gebruikt in ingebedde systemen, automatisering, GPS, medische apparatuur, industrieel apparaat,beveiligingsapparatuur waarvoor een TFT-display van hoge kwaliteit en kleurrijk beeld vereist is.
SF-TC300D-8974A-CT is een IPS-LCD type TFT met een helderheid van 300 cd/m2 (typische waarde). de helderheid kan worden aangepast tot 1000 nits. Het kan werken bij temperaturen van -20°C tot +70°C;zijn opslagtemperatuur varieert van -30°C tot +80°C.
Kenmerken
| Product: | 3 inch IPS TFT touchscreen |
| Resolutie: | 240x400 pixels |
| Touchscreen: | Met PCAP touchscreen |
| Oppervlakteverlichting: | 300 Cd/m2 (aanpasbaar) |
| Pinnummer: | 40 pin's |
| Bestuurder IC: | S6D04D1 |
| Zichtrichting: | IPS Alle kijkhoeken |
| Afdekkingslens: | Aanpasbaar |
| Interface: | MCU 8/16 bits |
| Verbinding: | Plugging / ZIF (aanpasbaar) |
| Werktemperatuur | -20°C tot +70°C |
| Naleving: | REACH- en RoHS-conform |
3 inch IPS TFT PCAP Touch Screen 240x400 Resolutie Producttekening
Pin Definitie
Pin1 GND Ground
Pin2 A BL LED A
Pin3 K BL LED K
Pin4 GND Ground
Pin5 Reset Reset signaal.
Pin6 VDD Stelselvermogen2.8-3.3V
Pin7 VDD Stelselvermogen2,8-3,3V
Pin8 IM1 IM1 = 0,8 bits.
Pin9-Pin16 D7-0 MCU L8 bit Databus
Pin17 CS Chip selectie signaal.
Pin18 RS Stelselvermogen1.8-3.3V
Pin19 WR Schrijven in staat stellen
Pin20 RD-lees mogelijk, laag actief.
Pin21 GND Ground
Pin22-Pin29 D15-8 MCU H8 bit Gegevensbus GND
Pin30 GND Ground
Pin31 TEFramekoppulssignaal, dat wordt gebruikt bij het schrijven van gegevens in het interne RAM.
Pin32-40 NC Dummy
3 inch IPS TFT PCAP touchscreen met een resolutie van 240x400
