Productdetails:
|
| Producten: | 2TFT-LCD-scherm van 0,6 inch | aanraakscherm: | Resistief aanraakpaneel (RTP) |
|---|---|---|---|
| Resolutie: | 480X320 | Zichtrichting: | IPS volledige kijkhoek ((80/80/80/80) |
| Bestuurder IC: | R61531 | Pinnummer: | 40 Spelden |
| Verbinding: | FPC-schakelaartype | Oppervlaktehelderheid: | 240 cd/m2 (nits) |
| Interface: | MCU | LED-levensduur: | 40,000 uur |
| Werktemperatuur: | -10℃ aan +60℃ | Naleving: | REACH- en RoHS-conform |
| Markeren: | IPS TFT LCD 2,6“,IPS TFT LCD 480x320 |
||
2.6 inch TFT LCD display IPS 480x320 Pixels landschapsmodus Product Inleiding
Saef Tech SF-TC260T-9954A-T is een diagonaal 2,6 inch IPS type TFT LCD Display.
Product snelle details:
1LCD Grootte: 2,6 ′′ TFT
2Resolutie: 480x320
3. Zienhoek: vrije kijkhoek
4Omvang: 59,60x47,3x3,4 mm
5. LCD Driver IC: R61531
6. LCD-interface Type: MCU
7Temperatuur: boven -10°C tot +60°C; onder -20°C tot +70°C
8. Aanraakpaneel: Resistief aanraakscherm
Productkenmerken:
1. SF-TC260T-9954A-T is een TFT-LCD-module met een diagonale grootte van 2,6 inch, 480x320, een full-color TFT-LCD-scherm met resistief aanraakscherm (RTP).
2Deze module ondersteunt MCU-interface. SF-TC260A-9954A-T-model heeft module afmetingen van 59,60x47,3 mm en Active area size van 55,61 x 37,27 mm;
3. SF-TC260T-9954A-T is geïntegreerd met de R61531 controller op de module en de logische voedingsspanning varieert van 2,6 V tot 3,3 V.
4Het kan werken bij temperaturen van -10°C tot +60°C; de opslagtemperatuur varieert van -20°C tot +70°C.
5. SF-TC260T-9954A-T is een LCD-module voor landschapsmodus, met een helderheid van 250 cd/m2. Als u deze als portretmodus wilt gebruiken of de helderheid wilt verhogen, neem dan contact met ons op voor meer technische ondersteuning.
6. SF-TC260T-9954A-T FPC kan worden aangepast, en is optioneel met of zonder Resistive Touch Screen (RTP).
Productinformatie:
| Product: | 2TFT-LCD-scherm van 0,6 inch | Touchscreen: | Resistief aanraakpaneel (RTP) |
|---|---|---|---|
| Resolutie: | 480x320 | Zichtrichting: | IPS Volle kijkhoek ((80/80/80/80) |
| Bestuurder IC: | R61531 | Pinnummer: | 40 pin's |
| Verbinding: | FPC-connectortype | Oppervlakteverlichting: | 240 Cd/m2 (nitten) |
| Interface: | MCU | LED-levensduur: | 40000 uur |
| Werktemperatuur | -10°C tot +60°C | Naleving: | REACH & RoHs-conform |
2.6 inch TFT LCD display IPS 480x320 Pixels landschapsmodus ProductTekening
Pin Definitie:
| Pin NO. | Symbool | Invoer/uitvoer | Beschrijving |
| 1 | VU | Invoer/uitvoer | Invoersignaal van het touchpaneel |
| 2 | XL | Invoer/uitvoer | Invoersignaal van het touchpaneel |
| 3 | YD | Invoer/uitvoer | Invoersignaal van het touchpaneel |
| 4 | XR | Invoer/uitvoer | Invoersignaal van het touchpaneel |
| 5 | GND | P | Ground |
| 6 | IOVCC | P | Stroomvoorziening 2.8V/1.8V Spanning |
| 7 | VCI | P | Stroomvoorziening2.8V Spanning |
| 8 | IM0 | Ik... | 8BIT/16BIT SELECT |
| 9 | GND | P | Ground |
| 10 | Reset | Ik... | Invoersignaal LCM Reset |
| 11 | CS | Ik... | Invoerpen voor het chipselectiesignaal |
| 12 | RS | Ik... | Bevel/gegevens selectie signaal. |
| 13 | GND | P | Ground |
| 14 | WR | Ik... | Schrijf strobe signaal |
| 15 | RD | Ik... | Strobe-signaal. |
| 16 tot 31 | DB0-DB15 | Invoer/uitvoer | Gegevenssignaal |
| 32 | GND | P | Ground |
| 33 | LED_A | P | LED-anode |
| 34 | LED_K1 | P | LED-kathode |
| 35 | LED_K2 | P | LED-kathode |
| 36 | LED_K3 | P | LED-kathode |
| 37 | LED_K4 | P | LED-kathode |
| 38 | LED_K5 | P | LED-kathode |
| 39 | LED_K6 | P | LED-kathode |
| 40 | GND | P | Ground |

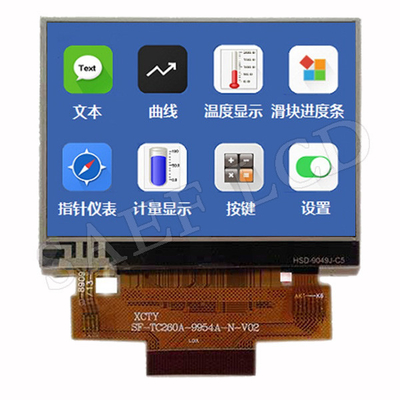

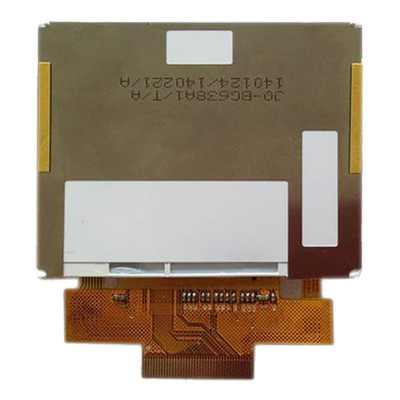

2.6 inch TFT LCD display IPS 480x320 Pixels landschapsmodus ProductBeeld
