Productdetails:
|
| Producten: | 2.8 inch TFT LCD-display | Resolutie: | 480x640 punten |
|---|---|---|---|
| DRIVER IC: | ILI9806E of ST7701 of gelijkwaardig | Touchscreen: | Zonder touchscreen (aanpasbaar) |
| De Afmeting van het dekkingsglas: | Aanpasbaar | Zichtrichting: | Vrij ((80/80/80/80) |
| Lijst Dim.: | 50 ((W) x 69,2 ((L) x 2,35 ((T) mm | Actief gebied: | 43.20 x 57,60 mm |
| Interface: | RGB (aanpasbaar) | Verbinding: | FPC-schakelaartype |
| Pinnummer: | 40 pinnen (aanpasbaar) | Oppervlaktehelderheid: | 260 cd/m2 ((nits) |
| Voedingsspanning: | 3.2 V | Achterlichttype: | Witte leiden |
| LED-levensduur: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | 480x640 hoge Resolutie TFT,2,8 Duim - hoge Resolutie TFT |
||
2.8" TFT 480x640, TFT LCD 2,8 inch Beschrijving
SF-TO280PY-8990B-N TFT-LCD-module is een 2,8 ′′ inch diagonaal formaat portretmodus 480x640 hoge resolutie full-color display, SF-TO280PY-8990B-N LCD-module ondersteunt RGB-interface.De interface is aanpasbaarHet model SF-TO280PY-8990A-N heeft een module met een afmeting van 50 (W) x 69,2 (L) x 2,35 (T) mm en een actief oppervlak van 43,20 (X 57,60 mm).
SF-TO280PY-8990B-N is geïntegreerd met ILI9806E, of ST7701 of Equivalent driver IC controller op de module, en de logische voedingsspanning varieert van 2.6V tot 3.4V. typische waarde is 3.2V.De lichtsterkte van het oppervlak is 260 cd/m2 (Nits)Dit model heeft een werktemperatuur van -20 tot 70 graden en een opslagtemperatuur van -30 tot 80 graden.
Het model is veel gebruikt.d in POS-terminals, kastelezers, ingebouwde systemen, automatisering, GPS, medische apparatuur, industriële apparatuur, beveiligingsapparatuur waarvoor een TFT-display van hoge kwaliteit en kleurrijk beeld vereist is.
Kenmerken
| Product: | 2.8 inch TFT LCD-scherm | Resolutie: | 480x640 punten |
|---|---|---|---|
| Bestuurder IC: | ILI9806E of ST7701 | Touchscreen: | Zonder touchscreen |
| Dekselglas | Aanpasbaar | Zichtrichting: | Vrij ((80/80/80/80) |
| Lijst Dim.: | 50 ((W) X 69,2 ((L) X 2,35 ((T) mm | Actief gebied: | 43.20 x 57,60 mm |
| Interface: | RGB (aanpasbaar) | Verbinding: | FPC-connectortype |
| Pinnummer: | 40 pinnen (aanpasbaar) | Oppervlakteverlichting: | 260 Cd/m2 ((nits) |
| Voerspanning: | 3.2 V | Achterlichttype: | Witte LED |
| LED-levensduur: | 40000 uur | Naleving: | REACH- en RoHS-conform |
Pin Definitie
| PinNo. | Symbool | Functie |
| 1 | LED's | LED-achterlicht ((Kathode) |
| 2 | LED+ | LED-achterlicht ((Anode) |
| 3 | GND | Ground |
| 4 | VDD | Stroomvoorziening: 2,8 V. |
| 5-12 | DB0-DB7(B0-B7) | RGB blauwe gegevens |
| 13 tot 20 |
DB8-DB15(G0-G7) |
RGB groene gegevens |
| 21-28 |
DB16-DB23(R0-R7) |
RGB-rode gegevens |
| 29 | GND | Ground |
| 30 | PCLK | Puntkloksignaal voor de werking van de RGB-interface |
| 31 | VDD | Stroomvoorziening: 2,8 V. |
| 32 | HSYNC | Lijnsynchronisatie signaal voor RGB-interface werking |
| 33 | VSYNC | Frame synchronisatie signaal voor RGB-interface werking |
| 34 | DE | Gegevenssignalen voor de werking van de RGB-interface |
| 35 | NC | NC |
| 36 | GND | Ground |
| 37 | CS | Chip selecteer input pin |
| 38 | Reset | Externe reset-invoer. |
| 39 | SCL | SPI-interface-klok |
| 40 | SDA | Seriële invoersignaal |
2.8" TFT 480x640, TFT LCD 2,8 inch Tekening

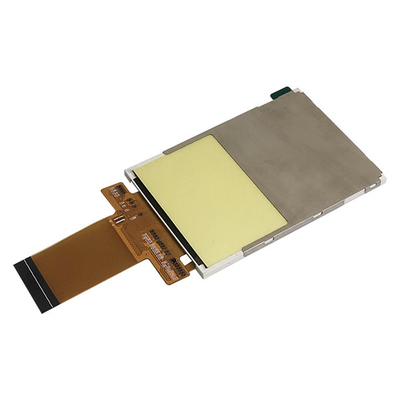

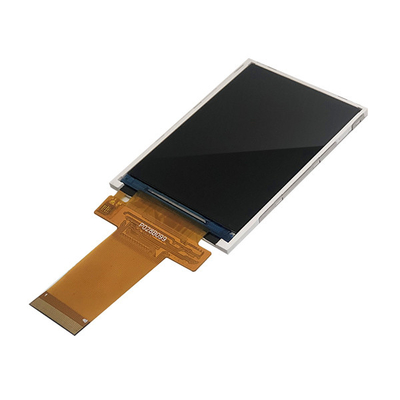

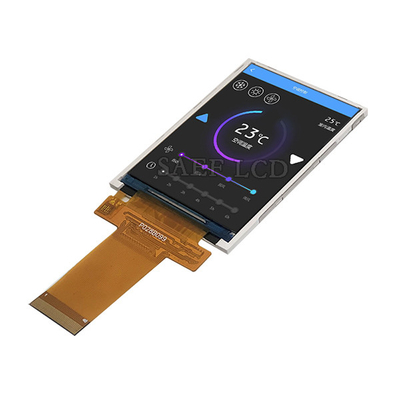

2.8" TFT 480x640, TFT LCD 2,8 inch Productbeeld
