2" 128x32 inch OLED-display met SSD1309Z Parallel SPI I2C Interface COG met Flex voor solderen
OLED 2 ′′ display, 128x32 OLED display Beschrijving
De Organic Light-Emitting Diode (OLED) is een nieuwe generatie technologie, helderder en duidelijker afbeeldingen met meer wendbare respons snelheid.SFOS200TW-12832W-01 OLDit OLED-module is lichtgewicht, laag vermogen en klein, er zijn verschillende interfaces optioneel; het is standaard SPI, Parallel en I2C interface.
De grootte van het actieve gebied is 2 ′ diagonaal met module-dimensie55.60 ((W) x 21.80 ((H)mm, afmeting van het actieve gebied50.54 (W) x 12.62 (H) mm.Dit 2 inch OLED-scherm heeft een ingebouwde IC SSD1309Z en beschikt over een hoge contrastverhouding van 20.000: 1.Het is geweldig voor de toepassing zoals medisch apparaat,POS-systeem, huishoudelijke artikelen, huishoudelijke toepassingen, industriële instrumenten, automatisering, audio/visuele display systemen, apparaten voor persoonlijke verzorging, huishoudelijke artikelen, auto-displays,Dynamische informatiebeelden enz..
| Product: |
2 inch passief OLED |
Resolutie: |
Resolutie 128x32 pixels |
| Afbeeldingsmodus: |
Passieve matrix |
Interface: |
Parallel, SPI, IIC Facultatief |
| Afbeeldingskleur: |
Wit |
Optica: |
Alle gezichtshoeken |
| Lijst Dim.: |
55.60 ((W) X21.80 ((H) X1.45 ((T) mm |
Actief gebied: |
50.54 ((W) X 12.62 ((H) mm |
| Pixel Pitch: |
0.395 (W) X 0.395 ((H)) |
Rijmethode: |
1/32 Werkcyclus |
| Werktemperatuur: |
-20°C tot +70°C |
Opbergtemp.: |
-30°C tot +80°C |
| Bestuurder IC: |
COG SSD1309Z |
Voerspanning: |
3V |
| Pinnummer: |
31 Pins |
Naleving: |
REACH- en RoHS-conform |
Pin Definitie
Pin1, NC, geen verbinding.
Pin2, VCC, stroomvoorziening voor de aandrijvingsspanning van het paneel.
Pin3, VCOMH, COM signaal uitgeschakeld spanningsniveau.
Pin4, IREF, deze pin is de segment output current referentie pin.
Pin5~Pin12, D7-D0, Deze pinnen zijn tweerichtings databussen die aansluiten op de MCU-databus.D0 is de seriële klokinvoer: SCLK; D1 zal de seriële gegevensinvoer zijn: SDIN en D2 moeten NC blijven. Wanneer de I2C-modus is geselecteerd, moeten D2, D1 aan elkaar worden gekoppeld en dienen als SDAout,SDAin in toepassing en D0 is de seriële klokinvoerSCL.
Pin13, RD#, Bij het aansluiten op een 6800-serie microprocessor, wordt deze pin gebruikt als het Enable (E) signaal..Bij verbinding met een 8080-microprocessor ontvangt deze pin het leessignaal (RD#).Deze pin moet verbonden zijn met de VSS.
Pin14, WR#, Dit is een lees/schrijfcontrolepin die verbinding maakt met de MCU-interface. Bij verbinding met een 6800-serie microprocessor wordt deze pin gebruikt als lees/schrijf (R/W#) selectie-invoer.Leesmodus wordt uitgevoerd wanneer deze pin wordt getrokken HIGH en schrijfmodus wanneer LOW. Wanneer 8080 interface modus, deze pin zal de Write (WR#) input. Data schrijven operatie wordt geïnitieerd wanneer deze pin wordt getrokken LOW en de chip is geselecteerd. Wanneer seriële interface,Deze pin moet verbonden zijn met de VSS.
Pin15, D/C#, Data/Command data control pin.Low voor commando en high voor data.
Pin16, RES#, Deze pin is de ingang van het resetsignaal. Wanneer de pin LOW is, wordt de initialisatie van de chip uitgevoerd.
Pin 17, CS#, de chip selecteer pin.
Pin18, NC, geen verbinding.
Pin19, BS2, MCU-businterface selectiepins.Voor details van de instelling raadpleegt u de volgende tabel.
Pin20, BS1, MCU-businterface selectiepins.Voor details van de instelling raadpleegt u de volgende tabel.
Pin21, VDD, Logische spanningsvoorziening voor IC
Pin22~Pin29, NC, geen verbinding.
Pin 30, VSS, op de grond.
Pin 31, NC, geen verbinding.
OLED 2 ′′ display, 128x32 OLED display BeschrijvingTekening

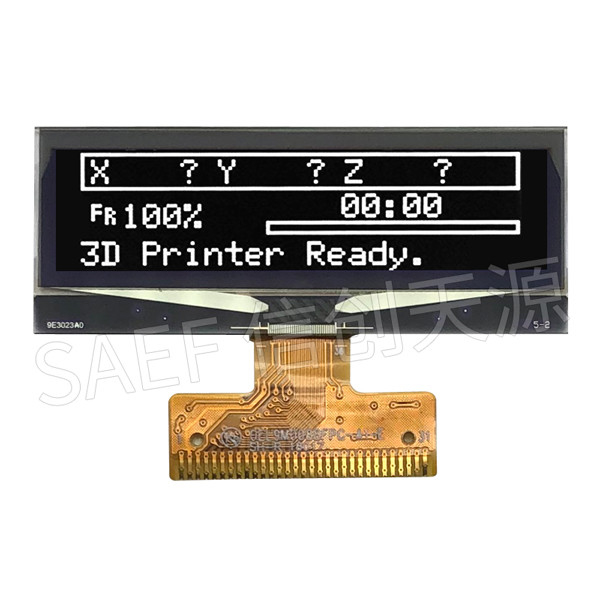

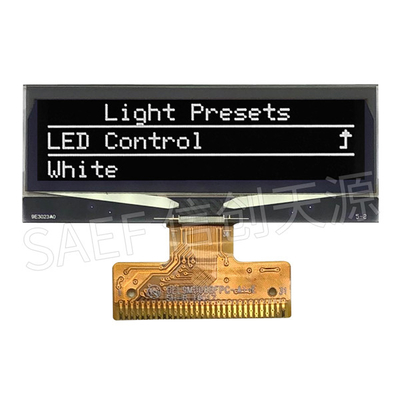

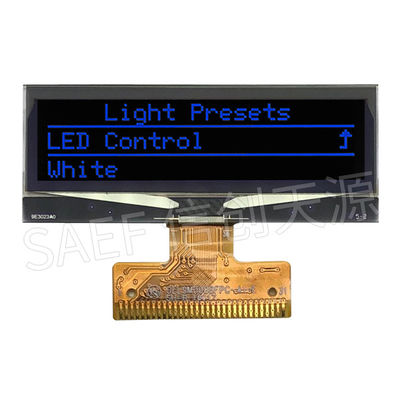

OLED 2 ′′ inch display, 128x32 OLED display Echt productbeeld
