| product: | 1.77 inch TFT SPI-voorbeeld | Resolutie: | 128x160 pixels |
|---|---|---|---|
| Bestuurder IC: | ILI9163C | Aanraakscherm: | met resistieve aanraking (PCAP optioneel) |
| De Afmeting van het dekkingsglas: | Aanpasbaar | Zichtrichting: | 12 uur. |
| Interface: | SPI (kan aangepast worden) | Verbinding: | Vervaardiging van elektrische apparaten |
| Pinnummer: | 18 pinnen (aanpasbaar) | Oppervlaktehelderheid: | 200 cd/m2 ((nits) |
| Lijst Dim.: | met een breedte van niet meer dan 50 mm | Operatieve temp.: | -20°C tot +70°C |
| LED-levensduur: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | 1.77“ LCD Touch screenvertoning,128x160 LCD Touch screen,TN Medische LCD Vertoning |
||

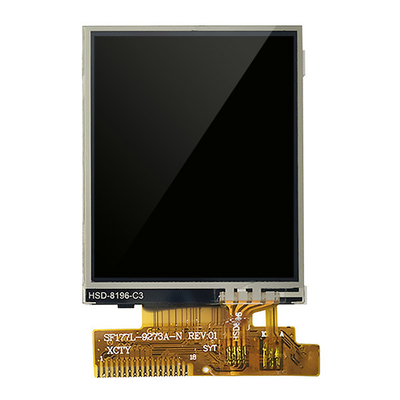

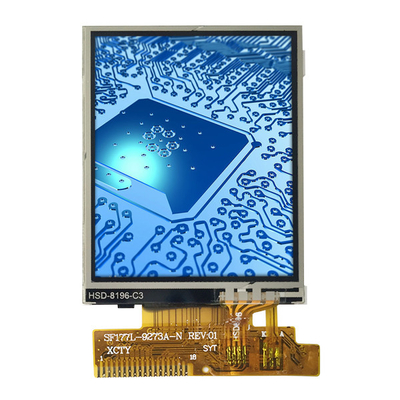

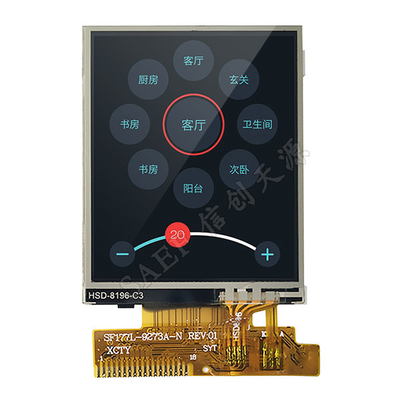

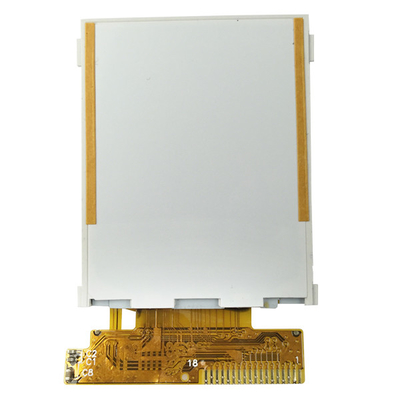

1.77" LCD touchscreen display 128x160 TN Panel voor slimme apparaten Product Inleiding
SAEF TECHNOLOGY SF-TC177L-9273A-T LCD touchscreen is een 1,77 inch full TFT-LCD display met een resolutie van 128x160 (128 horizontale bij 160 verticale pixels array).;de voedingsspanning (VCC) van het LCD-paneel is van is 2.6V tot 3.3V, typische waarde is 2.8V. Het kan worden gebruikt in ingebedde systemen, automatisering, GPS, medische apparatuur, industrieel apparaat,beveiligingsapparatuur waarvoor een TFT-display van hoge kwaliteit en kleurrijk beeld vereist is. SF-TC177L-9273A-T Resistief aanraakscherm TFT heeft een helderheid van 200 cd/m2 (typische waarde). Het kan werken bij temperaturen van -20°C tot +70°C; de opslagtemperaturen variëren van -30°C tot +80°C.
Kenmerken
Deze 1,77 inch TFT LCD is een TN type, de kijkrichting is 12 uur.
Dit 1,77 inch TFT-scherm is ontworpen voor SPI-interface en kan ook worden aangepast voor MCU- en RGB-interface.
Dit 1,77 inch resistieve touchscreen TFT is een QQVGA-resolutie, 128x160 punten, portret/verticaal type display.
Dit 1,77 inch TFT-scherm wordt bestuurd door ILI9163C, concurrerend met ST7735.
Dit 1,77 inch LCD touchscreen kan werken bij -20°C tot +70°C
| Product: | 1.77" Resistief LCD Touch Screen |
| Resolutie: | 128x160 pixels |
| Interface: | SPI (kan aangepast worden) |
| Bestuurder IC: | ILI9163C |
| Afmeting van het dekselglas: | Aanpasbaar |
| Pinnummer: | 18 pinnen (aanpasbaar) |
| Lijst Dim.: | 34x42,9x3,55 mm |
| LED-levensduur: | 40000 uur |
| Touchscreen: | Met resistieve aanraking (PCAP optioneel) |
| Zichtrichting: | 12 uur. |
| Verbinding: | Vervaardiging van elektrische apparatuur |
| Oppervlakteverlichting: | 200 Cd/m2 ((nits) |
| Werktemperatuur | -20°C tot +70°C |
| Naleving: | REACH- en RoHS-conform |
1.77" LCD touchscreen display 128x160 TN-paneel voor slimme apparaten
Beschrijving van de PIN
| Nee, dat is niet zo. | PIN-naam | Invoer/uitvoer | Beschrijving |
| 1 | GND | Ik... | Ground |
| 2 | LED's | O | LED-kathode |
| 3 | LED+ | O | LED-anode |
| 4 | GND | Ik... | Ground |
| 5 | Reset | Ik... | Invoersignaal LCM Reset |
| 6 | A0 | Ik... | Signal selecteren |
| 7 | SDA | Ik... | Toon gegevensinvoersignaal |
| 8 | SCK | Ik... | Toon het signaal van de klok |
| 9 | VDDA | Ik... | Stroomvoorziening 2.8V Spanning |
| 10 | VDDIO | Ik... | Stroomvoorziening 2.8V/1.8V Spanning |
| 11 | CS | Ik... | Invoerpen voor het chipselectiesignaal |
| 12 | GND | Ik... | Ground |
| 13 | YD | Ik... | Invoersignaal van het touchpaneel |
| 14 | XL | Ik... | Invoersignaal van het touchpaneel |
| 15 | VU | Ik... | Invoersignaal van het touchpaneel |
| 16 | XR | Ik... | Invoersignaal van het touchpaneel |
| 17 | GND | Ik... | Ground |
| 18 | GND | Ik... | Ground |
Maximale absolute limiet
| Artikel 1 | Symbool | Waarde | Eenheid |
| Stroomtoevoerspanning voor logica | VDD | 1.6~3.3 | V |
| Inlaatspanning | Vinaal | VDD+0.3 | V |
| Werktemperatuur | Topr | - 20 tot 70 | °C |
| Bergingstemperatuur | Tstg | -30 tot 80 | °C |
DC-kenmerken (VDD=2,8V,Ta=25°C)
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid | Testvoorwaarde |
| Werkspanning | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Voedingsstroom | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Inlaatspanning | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Inlaatlektrom | IIL | - Eén.0 | - | 1.0 | mA | VIN=VDD of VSS |
Achterlicht Elektro-optische kenmerken
| Artikel 1 | Symbool | Min. | TYP | Maximaal | Eenheid |
Test Voorwaarde |
Notitie |
| Voedingsspanning | Vf | 3.0 | 3.2 | 3.4 | V | Als=30 mA | - |
| Voedingsstroom | Als | - | 30 | - | mA | - | - |
| Omgekeerde spanning | Vr | - | - | 5 | V | - | |
| Energieverlies | Pd | - | 288 | - | mW | - | |
| Lichtsterkte voor LCM |
- |
- | 200 | - | Cd/m2 | Als=30mA | - |
| Eenvormigheid voor LCM | - | 80 | - | - | % | Als=30 mA | - |
| Achterlichtkleur | Wit | ||||||
1.77" LCD touchscreen scherm 128x160 TN-paneel voor slimme apparaten
