Productdetails:
|
| product: | 4.3 inch IPS TFT LCD | Resolutie: | 480x800 pixel |
|---|---|---|---|
| Zichtrichting: | Alle gezichtshoeken (IPS) | Aanraakscherm: | Met resistief aanraakscherm (optioneel) |
| Interface: | MIPI-interface (aanpasbaar) | Pinnummer: | 45 pinnen (aanpasbaar) |
| Verbinding: | Plugging (aanpasbaar) | Oppervlaktehelderheid: | 200 cd/m2 (aanpasbaar) |
| Operatieve temp.: | -20°C tot +70°C | Naleving: | REACH- en RoHS-conform |
| Markeren: | Mipi de Vertoning van 4,3 Duimtft lcd,De Vertoning 45Pins van 4 |
||
4.3 inch 480x800 IPS TFT Display Screen HX8369-A01 Mipi Interface 45 Pins met Resistive Touch Panel
4.3 inch MIPI TFT-scherm 480x800 IPS LCD-scherm Productbeschrijving
SAEF TECHNOLOGY SF-TC430S-8671A-T is een 4,3 inch full TFT-LCD display met 480x800 resolutie (480 horizontale bij 800 verticale pixels array).6V tot 3V.3V, typische spanning is 2.8V. en ondersteunt MIPI-interface. Het kan worden gebruikt in ingebedde systemen, automatisering, GPS, medische apparatuur, industrieel apparaat,beveiligingsapparatuur waarvoor een TFT-display van hoge kwaliteit en kleurrijk beeld vereist is.
SF-TC430S-8671A-T is een IPS-LCD type TFT met helderheid 200 cd/m2 (typische waarde) voor de toepassing die helderder achtergrondverlichting vereist, pls contact opnemen met onze verkoop.de oppervlaktehelderheid kan worden aangepast tot 1000 cd/m2.
SF-TC430S-8671A-T kan worden gebruikt bij temperaturen van -20 °C tot +70 °C; de opslagtemperaturen variëren van -30 °C tot +80 °C.
| Product: | 4.3 inch IPS TFT LCD | Resolutie: | 480x800 pixels |
|---|---|---|---|
| Zichtrichting: | Alle gezichtshoeken (IPS) | Touchscreen: | Met resistief aanraakscherm (optioneel) |
| Interface: | MIPI-interface (aanpasbaar) | Pinnummer: | 45 pins (aanpasbaar) |
| Verbinding: | Plugging (aanpasbaar) | Oppervlakteverlichting: | 200 Cd/m2 (aanpasbaar) |
| Werktemperatuur | -20°C tot +70°C | Naleving: | REACH- en RoHS-conform |
4.3 inch MIPI TFT scherm480x800IPS-LCD-scherm Producttekening
| Nee, dat is niet zo. | PIN-naam | Invoer/uitvoer | Beschrijving |
| 1 | GND | Ik... | Ground |
| 2 | GN | Invoer/uitvoer | DSI-CLK-kloksignalen |
| 3 | CP | Invoer/uitvoer | DSI-CLK+kloksignalen |
| 4 | GND | Ik... | Ground |
| 5 | D0N | Invoer/uitvoer | DSI-D0-kloksignalen |
| 6 | D0P | Invoer/uitvoer | DSI-D0+kloksignalen |
| 7 | GND | Ik... | Ground |
| 8 | D1P | Invoer/uitvoer | DSI-D1+kloksignalen |
| 9 | D1N | Invoer/uitvoer | DSI-D1-kloksignalen |
| 10 | GND | Ik... | Ground |
| 11 | Reset | Ik... | Invoersignaal LCM Reset |
| 12 | TE | Ik... | Versnelling van het scheuren |
| 13 | VCI | Ik... | Stroomvoorziening 2,8 V |
| 14 | IOVCC | Ik... | Stroomvoorziening 1.8V-2.8V |
| 15 | GND | Ik... | Ground |
| 16 | Een | O | LED + |
| 17 | K | O | LED-LED |
| 18 | GND | Ik... | Ground |
| 19 | VU | Ik... | Pin van het touchpaneel |
| 20 | XL | Ik... | Pin van het touchpaneel |
| 21 | YD | Ik... | Pin van het touchpaneel |
| 22 | XR | Ik... | Pin van het touchpaneel |
| 23 | GND | Ik... | Ground |
| 24-51 | NC | Ik... | – |
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid | Testconditie |
| Werkspanning | VDD | 2.6 | 2.8 | 3.3 | V | – |
| Voedingsstroom | IDD | – | – | 5 | mA | VDD=2,8V, Ta=25°C |
| Inlaatspanning | HIV | 0.8VDD | – | VDD | V | – |
| VIL | 0 | – | 0.2VDD | V | ||
| Inlaatlektrom | IIL | - Eén.0 | – | 1.0 | mA | VIN=VDD of VSS |
| Artikel 1 | Symbool | Min. | TYP | Maximaal | Eenheid |
Voorwaarde |
Notitie |
| Voedingsspanning | Vf | – | 25.6 | – | V | Als=20 mA | – |
| Voedingsstroom | Als | – | 20 | – | mA | – | – |
| Omgekeerde spanning | Vr | – | – | 5 | V | – | |
| Energieverlies | Pd | – | – | – | mW | – | |
| Lichtsterkte voor LCM |
– |
– | 200 | – | Cd/m2 | Als = 20mA | – |
| Eenvormigheid voor LCM | – | 80 | – | – | % | Als=20 mA | – |
| LED-levensduur | Hrs. | 50000 | – | – | Uur | – | – |
| Achterlichtkleur | Wit | ||||||

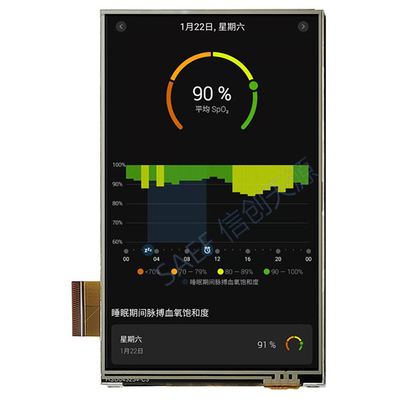

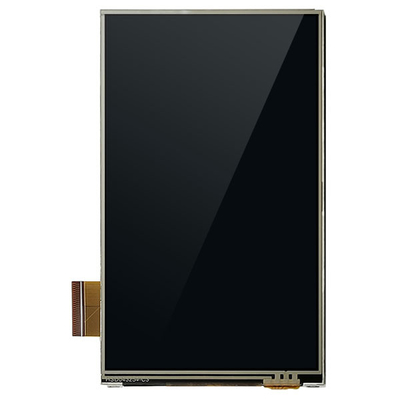

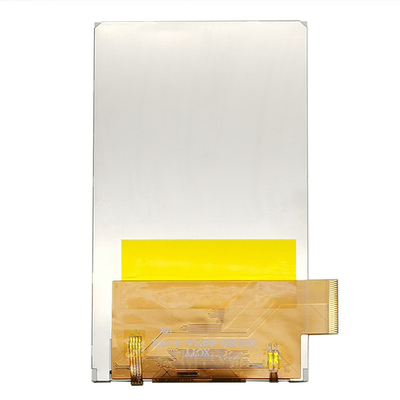

4.3 inch MIPI TFT scherm480x800IPS-LCD-beeld van het echte product
