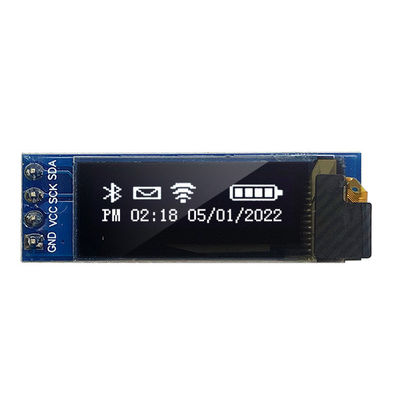

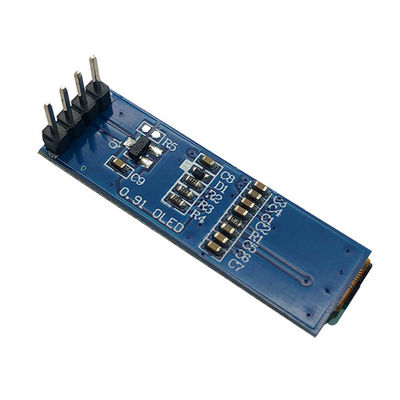

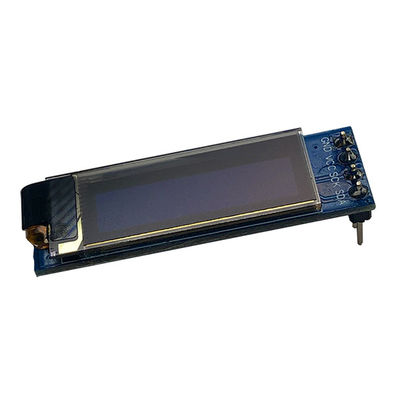

0,91-inch OLED-schermmodule (128x32, Wit/Blauw, I²C, SSD1306) – Ultra-compacte PMOLED voor embedded en draagbare ontwerpen

0,91-inch OLED-schermmodule (128x32, Wit/Blauw, I²C, SSD1306) – Ultra-compacte PMOLED voor embedded en draagbare ontwerpen
0,91-inch OLED-schermmodule (128x32, Wit/Blauw, I²C, SSD1306) – Ultra-compacte PMOLED voor embedded en draagbare ontwerpen 0,91-inch OLED-schermmodule (128x32, Wit/Blauw, I²C, SSD1306) – Ultra-compacte PMOLED voor embedded en draagbare ontwerpen 0,91-inch OLED-schermmodule (128x32, Wit/Blauw, I²C, SSD1306) – Ultra-compacte PMOLED voor embedded en draagbare ontwerpen 0,91-inch OLED-schermmodule (128x32, Wit/Blauw, I²C, SSD1306) – Ultra-compacte PMOLED voor embedded en draagbare ontwerpen 0,91-inch OLED-schermmodule (128x32, Wit/Blauw, I²C, SSD1306) – Ultra-compacte PMOLED voor embedded en draagbare ontwerpen

Grote Afbeelding :  0,91-inch OLED-schermmodule (128x32, Wit/Blauw, I²C, SSD1306) – Ultra-compacte PMOLED voor embedded en draagbare ontwerpen

Productdetails:
Plaats van herkomst: Shenzhen / China
Merknaam: SAEF
Certificering: ISO9001 / ISO14000
Modelnummer: SFOM091JY4-12832WB-01
Document: SFOM091JY4-12832WB-01 Datas...et.pdf
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 3 eenheden (onderhandelbaar voor steekproeforders)
Prijs: USD1- 2 (FOB Shenzhen, Price varies based on order quantity & configuration)
Verpakking Details: Standaard exportpakket
Levertijd: 3 werkdagen voor monsters, 1-3 weken voor MP
Betalingscondities: L/C, T/T, Western Union, PayPal
Levering vermogen: 3000K stuks per maand

0,91-inch OLED-schermmodule (128x32, Wit/Blauw, I²C, SSD1306) – Ultra-compacte PMOLED voor embedded en draagbare ontwerpen

beschrijving
Product: 0,91" PMOLED Structuur: COG + PCB
Oplossing: 128 x 32 pixels Interfaces: I²C (IIC), 4 pinnen
Controleur: SSD1306 Grootte: 150 cd/m² (min), 180 cd/m² (standaard)
Kleur: Wit en blauw, optioneel Voedingsspanning: 1,65V tot 3,3V
Operatie Temp.: -40 ℃ tot +70 ℃ Contrastverhouding: 2000: 1 (Dark Room Contrast)
Modulegrootte: Maximaal 38,0 mm (L) x 12,0 mm (B) x 3,1 mm (T) Voedingsspanning (weergave): 6,4 V tot 9 V (extern) / 3,5 V tot 4,2 V (intern DC/DC)
Naleving: REACH- en RoHS-conform Aanpassing:: beschikbaar
Markeren:

0.91-inch OLED display module with I²C

,

91-inch OLED-schermmodule met I²C

,

SSD1306 PMOLED voor embedded ontwerpen



Ontworpen voor Minimalistisch Excellentie: De 0,91-inch OLED-displaymodule voor veeleisende embedded applicaties



Saef Technology Limited presenteert de SFOM091JY-12832WB-01, een hoogwaardige 0,91-inch PMOLED-displaymodule ontworpen voor ingenieurs en ontwikkelaars die ultra-compacte, energiezuinige en betrouwbare displays nodig hebben voor embedded systemen, draagbare apparaten, IoT-interfaces en industriële instrumentatie. Met zijn heldere 128x32 resolutie, I²C-interface en robuuste SSD1306-driver, levert deze module uitzonderlijke helderheid en gebruiksgemak in ruimtebeperkte ontwerpen in Europa en de Verenigde Staten.



Belangrijkste ontwerpparameters & Technische Superioriteit

  • Ultra-compacte vormfactor:
    Met een afmeting van slechts 38,0 x 12,0 x 3,1 mm is dit display ideaal voor draagbare technologie, medische monitoren, slimme sensoren en draagbare instrumenten waar elke millimeter telt.

  • Hoog contrast PMOLED-technologie:
    Met een contrastverhouding van 2000:1 en een helderheid van 150–180 cd/m² levert deze OLED scherpe, zelf-emissieve pixels met brede kijkhoeken en geen achtergrondverlichting—perfect voor toepassingen met weinig licht of leesbaar in zonlicht.

  • Breed bedrijfstemperatuurbereik:
    Deze module is geschikt voor -40°C tot 70°C en presteert betrouwbaar in extreme omgevingen, van industriële automatisering tot draagbare apparaten voor buiten.

  • Laag stroomverbruik:
    Met slaapmodusstromen van slechts 1 μA (VDD) en 2 μA (VCC) verlengt dit display de levensduur van de batterij in energiegevoelige ontwerpen.

  • Flexibele stroomarchitectuur:
    Ondersteunt zowel externe VCC (6,4V–9V) als interne DC/DC-conversie van VBAT (3,5V–4,2V), waardoor het ontwerp van het voedingssysteem wordt vereenvoudigd.

  • I²C-interface met volledige opdrachtcontrole:
    Gebaseerd op de industriestandaard SSD1306, biedt de module volledige programmeerbaarheid voor multiplexverhoudingen, COM-scanrichting, contrast, pre-charge periodes en VCOMH-niveaus—waardoor fijnafstemming voor uw toepassing mogelijk is.



Los uw uitdagingen op het gebied van embedded design op

  • Worstelt u met beperkte PCB-ruimte?
    Onze 0,91-inch OLED past in krappe lay-outs met een eenvoudige 4-pins interface (GND, VCC, SCL, SDA), waardoor de routeringscomplexiteit en de stuklijstkosten worden verminderd.

  • Heeft u een display nodig dat werkt in vrieskou of bij hoge temperaturen?
    Met een bedrijfstemperatuurbereik van -40°C tot 70°C en volledige naleving van industriële betrouwbaarheidstests (inclusief trillingen, ESD en temperatuurcycli), is deze module gebouwd voor zware omstandigheden.

  • Bezorgd over energiebeheer in apparaten die op batterijen werken?
    De geïntegreerde DC/DC-converter en ultra-lage slaapstromen maken jarenlange werking op een enkele knoopcel mogelijk.

  • Op zoek naar een display dat aangepaste letterkleuren of afbeeldingen ondersteunt?
    Hoewel standaardmodellen in wit of blauw worden geleverd, biedt Saef gratis semi-custom modificaties, waaronder kleurtuning, aangepaste pinouts, firmware-aanpassingen en zelfs touchscreen-integratie (RTP/CTP) op aanvraag.



Waarom kiezen voor Saef Technology?

  • ISO 9001:2015 & ISO 14001:2015 gecertificeerd – Uw garantie voor kwaliteit en milieuverantwoordelijkheid.

  • Volledige SSD1306-opdrachtondersteuning – Datasheet bevat gedetailleerde timingdiagrammen, initialisatiesequenties en opstart-/uitschakelprotocollen.

  • Betrouwbaarheid getest – Inclusief werking bij hoge/lage temperaturen, opslag, vochtigheid, trillingen, ESD en valtests.

  • Engineer-to-Engineer Support – Toegang tot technische documentatie, voorbeeldcode en directe overleg met de fabriekstechniek.



Doeltoepassingen

  • Draagbare apparaten (Smartwatches, fitnesstrackers)

  • Medische bewakingsapparatuur

  • IoT-dashboards & sensordisplays

  • Industriële HMI's & instrumentatie

  • Consumentenelektronica (draagbare audio, gaming)

  • Automotive & luchtvaartinterfaces

  • Slimme huisbesturing



Bestellen & aanpassing

Klaar om te integreren? Neem contact op met ons engineeringteam voor gratis offertes voor aanpassingen, voorbeeldverzoeken of firmware-ondersteuning. We ondersteunen lage MOQ en snelle doorlooptijd voor OEM/ODM-projecten, inclusief touchscreen-integratie, bezel-aanpassingen en aangepaste connectorlay-outs.



Oproep tot actie

Download de volledige datasheet, bekijk de commandotabellen of vraag vandaag nog een ontwikkelingsvoorbeeld aan. Laat Saef Technology uw volgende embedded visie versterken met displays die zijn ontworpen voor betrouwbaarheid, helderheid en gebruiksgemak.





Mechanische afmetingen

0,91-inch OLED-schermmodule (128x32, Wit/Blauw, I²C, SSD1306) – Ultra-compacte PMOLED voor embedded en draagbare ontwerpen 0



Definitie van interface-pin



PIN SYMBOOL Beschrijvingen
1 GND Massa van logische schakeling
2 VCC Voeding voor logica
3 SCK Seriële klokingang.
4 SDA Seriële data-ingang.



Absolute maximale waarden



Parameter Symbool Min Max Eenheid
Voedingsspanning voor logica VDD -0.3 4 V
Voedingsspanning voor display VCC 0 16.5 V
Voedingsspanning voor DC/DC VBAT -0.3 4.5 V
Bedrijfstemperatuur TOP -40 70 .C
Opslagtemperatuur TSTG -40 85 .C
Levensduur (110 cd/m2)   10/000 - uur
Levensduur (80 cd/m2)   30/000 - uur
Levensduur (60 cd/m2)   50/000 - uur



Optische kenmerken



Kenmerken Symbool Voorwaarden Min Typ Max Eenheid

Helderheid

(VCC extern geleverd)

Lbr - 90 - - cd/m2

Helderheid

(VC gegenereerd door interne DC/DC)

Lbr - 80 110 - cd/m2
C.I.E. (Wit)

(x)

(y)

C.I.E. 1931

0.25

0.27

0.29

0.31

0.33

0.35


Contrast in donkere kamer CR   - 2000:1 -
Kijkhoek     - Vrij - graad



DC-kenmerken



Kenmerken Symbool Voorwaarden Min Typ Max Eenheid
Voedingsspanning voor logica VDD   - 3.3 - V

Voedingsspanning voor display

(Extern geleverd)

VCC

Opmerking 5

(Interne DC/DC uitschakelen)

8.5 9.0 9.5 V
Voedingsspanning voor DC/DC VBAT Interne DC/DC inschakelen - 3.3 - V
Voedingsspanning voor display gegenereerd door interne DC/DC VCC

Opmerking 6

(Interne DC/DC inschakelen)

7.0 - 7.5 V
Hoog niveau ingang VIH IOUT = 100μA/ 3.3MHz 0.8×VDD - VDD V
Laag niveau ingang VIL IOUT = 100μA/ 3.3MHz 0 - 0.2×VDD V
Hoog niveau uitgang VOH IOUT = 100μA/ 3.3MHz 0.9×VDD - VDD V
Laag niveau uitgang VOL IOUT = 100μA/ 3.3MHz 0 - 0.1×VDD V
Bedrijfsstroom voor VDD IDD   - 160 220 μA
Bedrijfsstroom voor VCC (VCC extern geleverd) ICC   - 9 15 mA
Bedrijfsstroom voor VBAT (VCC gegenereerd door interne DC/DC) IBAT   - 27.0 32.0 mA
Slaapmodusstroom voor VDD IDD/ SLEEP   - - 10 μA

Slaapmodusstroom voor VCC



ICC/ SLEEP   - - 10 μA
