Productdetails:
|
| product: | 0.96 inch OLED-display | oplossing: | 128x64 pixels |
|---|---|---|---|
| Structuur: | COG + PCB | Interface: | I2C / IIC |
| touchscreen: | Kan worden aangepast | Richting bekijken: | Alle gezichtshoeken (85/85/85/85) |
| Lijst Dim.: | 24.7 × 27 × 3,6 mm | Verbinding: | Metaalspelden |
| Pin -nummer: | 4 pinnen (optioneel 7 pinnen) | Operationele temp.: | -40 ℃ tot +85 ℃ |
| Levensduur: | 50,000 uur @ 60cd/m2 | Naleving: | REACH- en RoHS-conform |
| Markeren: | 0.96-inch OLED display module I2C interface,96-inch OLED-schermmodule I2C-interface,OLED-schermmodule van industriële kwaliteit |
||

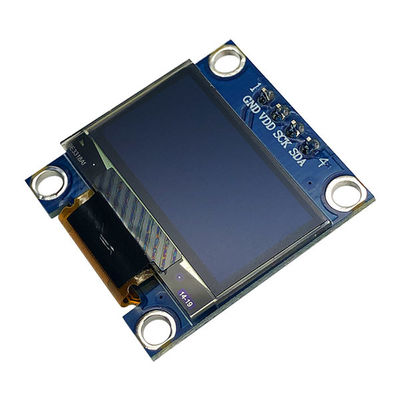

Saef Technology Limited introduceert een hoogwaardige 0,96-inch OLED-schermmodule, ontworpen voor ingenieurs en ontwikkelaars die helderheid, efficiëntie en betrouwbaarheid eisen in ultracompacte ontwerpen. Ideaal voor draagbare apparaten, medische monitoren, handheld instrumenten, IoT-sensoren en industriële HMI's, dit OLED-paneel levert scherpe monochrome beelden met extreem laag stroomverbruik—alles via een eenvoudige I2C-interface.

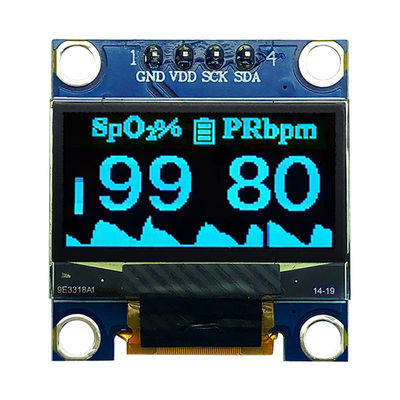

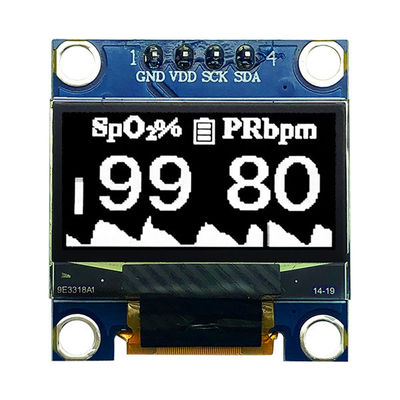

128 × 64 resolutie met optionele witte of blauwe emissie zorgt voor een hoog contrast en uitstekende leesbaarheid bij zowel binnen- als buitenverlichting.
Kleine PCB-voetafdruk van 24,7 mm × 27,0 mm × 2,7 mm past in ontwerpen met beperkte ruimte zonder in te boeten aan schermkwaliteit.
Slechts twee draden (SCL, SDA) nodig voor communicatie, waardoor het aantal pinnen wordt verminderd en de integratie met MCU's zoals STM32, ESP32, Arduino en Raspberry Pi wordt vereenvoudigd.
Geschikt voor -40°C tot +80°C, waardoor het geschikt is voor zware omgevingen—van bevroren logistiek tot verwarmde industriële omgevingen.
Hoge helderheid met interne DC/DC
Tot 180 cd/m² helderheid mogelijk gemaakt door geïntegreerde laadpomp, waardoor zichtbaarheid wordt gegarandeerd, zelfs bij direct zonlicht.
Geschikt voor 30.000 uur bij 80 cd/m², met uitgebreide betrouwbaarheidstests, waaronder thermische schokken, vochtigheid en verlengde temperatuurcycli.
Wij bieden gratis semi-aanpassing—voeg resistieve of capacitieve touch toe, wijzig pinouts, pas firmware aan of pas mechanische contouren aan uw exacte behoeften aan.
De 0,96-inch OLED-module van Saef is gebouwd met de systeemontwerper in gedachten:
Geïntegreerde DC/DC-converter elimineert de noodzaak van een externe hoogspanningsvoeding
SSD1315 driver IC met volledige opdrachtenset voor eenvoudige bediening en laag energiebeheer
Volledige initialisatiecode geleverd in C voor snelle prototyping
Gedetailleerde mechanische tekeningen en pindefinities zorgen voor een foutloze PCB-lay-out en -assemblage
Of u nu een smartwatch, een draagbaar medisch apparaat, een sensorscherm of een compact bedieningspaneel ontwikkelt—deze module levert betrouwbare prestaties met minimale ontwerpoverhead.
Technische expertise: Ons engineeringteam ondersteunt schematische beoordeling, firmware-debugging en aanpassingsverzoeken.
Snelle prototyping: Monsters worden binnen 5–7 werkdagen verzonden met volledige documentatie.
Klaar voor de markt: Voldoet aan de ROHS-, REACH- en CE-richtlijnen voor een soepele toegang tot de Europese en Noord-Amerikaanse markten.
Kwaliteit gegarandeerd: Elke eenheid ondergaat een AQL-inspectie per MIL-STD-105E Level II, met 0,65% AQL voor grote defecten.
Draagbare gezondheids- en fitnesstrackers
Draagbare medische en diagnostische apparatuur
Handheld test- en meetinstrumenten
Industriële sensor- en HMI-schermen
IoT-randapparaten en slimme huiscontrollers
Automotive hulpdisplays en dashboardclusters
Klaar om met vertrouwen te ontwerpen?
Neem contact op met ons technische verkoopteam voor datasheets, voorbeeldcode of een gratis ontwerpconsult. Laat ons u helpen bij het integreren van een scherm dat net zo betrouwbaar en nauwkeurig is als uw visie.
Mechanische afmetingen
![]()
Absolute maximale waarden
| Parameter | Symbool | Min | Max | Eenheid |
| Voedingsspanning voor logica | VDD | -0,3 | 4 | V |
| Voedingsspanning voor display | VCC | 0 | 16,5 | V |
| Voedingsspanning voor DC/DC | VBAT | -0,3 | 4,5 | V |
| Bedrijfstemperatuur | TOP | -40 | 85 | .C |
| Opslagtemperatuur | TSTG | -40 | 85 | .C |
| Levensduur (110 cd/m2) | 10/000 | - | uur | |
| Levensduur (80 cd/m2) | 30/000 | - | uur | |
| Levensduur (60 cd/m2) | 50/000 | - | uur |
Optische kenmerken
| Kenmerken | Symbool | Voorwaarden | Min | Typ | Max | Eenheid |
|
Helderheid (VCC extern geleverd) |
Lbr | Opmerking 5 | 90 | - | - | cd/m2 |
|
Helderheid (VC gegenereerd door interne DC/DC) |
Lbr | Opmerking 6 | 80 | 110 | - | cd/m2 |
| C.I.E. (Wit) |
(x) (y) |
C.I.E. 1931 |
0,25 0,27 |
0,29 0,31 |
0,33 0,35 |
|
| Donkere kamercontrast | CR | - | 2000:1 | - | ||
| Kijkhoek | - | Vrij | - | graad |
DC-kenmerken
|
Kenmerken |
Symbool | Voorwaarden | Min | Typ | Max | Eenheid |
| Voedingsspanning voor logica | VDD | - | 3,3 | - | V | |
|
Voedingsspanning voor display (Extern geleverd) |
VCC |
Opmerking 5 (Interne DC/DC uitschakelen) |
8,5 | 9,0 | 9,5 | V |
| Voedingsspanning voor DC/DC | VBAT | Interne DC/DC inschakelen | - | 3,3 | - | V |
| Voedingsspanning voor display gegenereerd door interne DC/DC | VCC |
Opmerking 6 (Interne DC/DC inschakelen) |
7,0 | - | 7,5 | V |
| Hoog niveau ingang | VIH | IOUT = 100μA/ 3,3MHz | 0,8×VDD | - | VDD | V |
| Laag niveau ingang | VIL | IOUT = 100μA/ 3,3MHz | 0 | - | 0,2×VDD | V |
| Hoog niveau uitgang | VOH | IOUT = 100μA/ 3,3MHz | 0,9×VDD | - | VDD | V |
| Laag niveau uitgang | VOL | IOUT = 100μA/ 3,3MHz | 0 | - | 0,1×VDD | V |
| Bedrijfsstroom voor VDD | IDD | - | 160 | 220 | μA | |
|
Bedrijfsstroom voor VCC (VCC extern geleverd) |
ICC |
Opmerking 7 |
- |
9 |
15 |
mA |
| Bedrijfsstroom voor VBAT (VCC gegenereerd door interne DC/DC) |
IBAT |
Opmerking 8 |
- |
27,0 |
32,0 |
mA |
| Slaapmodus stroom voor VDD | IDD/ SLEEP | - | - | 10 | μA | |
|
Slaapmodus stroom voor VCC
|
ICC/ SLEEP | - | - | 10 | μA |
