Productdetails:
|
| Product: | 1.54" OLED-scherm | Oplossing: | 128x64 pixels |
|---|---|---|---|
| Weergavemodus: | Passieve matrix | Interface: | 4-draads spi |
| Bedrijfsspanning: | Logica: 1,65V–3,3V, Display: 11,5V–12,5V | Helderheid: | 110 cd/m² typisch |
| Kijkhoek: | 160 graden | Pixelafstand: | 0.254 x 0,254 mm |
| Rijmethode: | 1/64 Werkcyclus | Operationele temp.: | -40 ° C tot +70 ° C |
| Pin -nummer: | 7 kopbalspelden | Naleving: | REACH- en RoHS-conform |
| Markeren: | 1.54-inch OLED display module with SPI interface,Ultra-low power OLED display module,Wide temperature OLED display module |
||

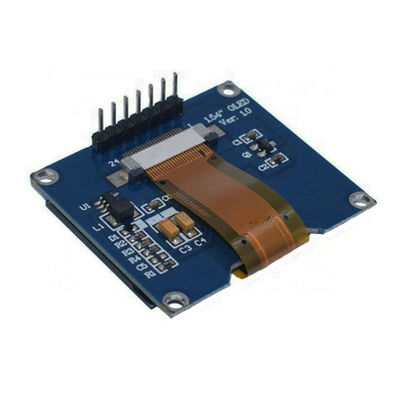

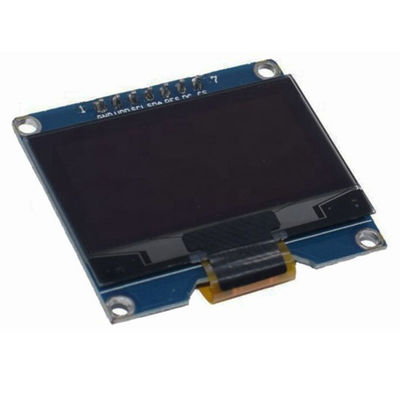

Saef Technology Limited introduceert een krachtige 1,54-inch OLED-displaymodule, ontworpen voor ingenieurs en ontwikkelaars die duidelijkheid, efficiëntie en robuustheid eisen in compacte vormfactoren. Dit monochrome OLED-paneel is ideaal voor draagbare technologie, medische monitoren, industriële handhelds en IoT-apparaten en combineert uitzonderlijke optische prestaties met een ultralaag energieverbruik, alles in een klein, eenvoudig te integreren pakket.
De resolutie van 128 x 64 pixels met witte OLED-emissie zorgt voor scherp contrast en uitstekende leesbaarheid in zowel donkere als heldere omgevingen.
Gewaardeerd voor -40°C tot +70°C, waardoor het geschikt is voor buiten-, automobiel- en industriële toepassingen waar temperatuurstabiliteit van cruciaal belang is.
Verbruikt slechts 90 µA (VDD) en 450 µA (VCC) in volledige AAN-modus, met een stroomsterkte in de slaapmodus van minder dan 10 µA – ideaal voor op batterijen werkende en energiegevoelige apparaten.
Eenvoudig te koppelen met gangbare microcontrollers (STM32, ESP32, Arduino, Raspberry Pi Pico) met minimaal aantal pins en volledige opdrachtondersteuning.
Geschatte levensduur tot 16.000 uur bij geoptimaliseerde helderheidsinstellingen. Getest onder thermische schokken, werking bij hoge/lage temperaturen en vochtigheid volgens industriële betrouwbaarheidsnormen.
We bieden gratis semi-aanpassing: voeg resistieve of capacitieve aanraakpanelen toe, wijzig connectoren, pas firmware aan of pas mechanische contouren aan zodat deze perfect bij uw product passen.
De 1,54-inch OLED-module van Saef is gebouwd met de systeemontwerper in gedachten:
Robuuste powersequencing-circuits beschermen het OLED-paneel en verlengen de operationele levensduur
ESD-beveiligde driver-IC (CH1116G) zorgt voor een stabiele werking in elektrisch luidruchtige omgevingen
Gedetailleerde initialisatiecode en timingdiagrammen voor snelle prototyping
Mechanische tekeningen met toleranties inbegrepen voor nauwkeurige montage en montage
Of u nu een fitnesstracker, een draagbaar diagnostisch hulpmiddel, een slim sensordisplay of een compact bedieningspaneel ontwikkelt: deze module levert betrouwbare prestaties met een minimale footprint.
Technische expertise: Ons engineeringteam ondersteunt schematische evaluatie, foutopsporing van firmware en aanpassingsverzoeken.
Rapid Prototyping: Monsters beschikbaar binnen 5-7 werkdagen met volledige documentatie.
Marktklaar: Voldoet aan de ROHS-, REACH- en CE-richtlijnen voor naadloze toegang tot de Europese en Noord-Amerikaanse markten.
Kwaliteitsgarantie: elke eenheid ondergaat een AQL-inspectie volgens MIL-STD-105E niveau II, met 0,65% AQL voor grote defecten.
Draagbare gezondheids- en fitnessapparaten
Draagbare medische en diagnostische apparatuur
Draagbare test- en meetinstrumenten
Industriële HMI's en sensordisplays
IoT Edge-apparaten en Smart Home-controllers
Auto-hulpdisplays en dashboardclusters
Mechanische afmetingen
![]()
Pin-interfacedefinitie
| PIN | SYMBOOL | Beschrijvingen |
| 1 | GND | Grond van logisch circuit |
| 2 | VDD | Voeding voor logica |
| 3 | SCK | Seriële klokingang. |
| 4 | SDA | Seriële gegevensinvoer. |
| 5 | RST | Deze pin is de reset-signaalingang. Wanneer de pin laag is, wordt de initialisatie van de chip uitgevoerd. Houd deze pin hoog tijdens normaal gebruik. |
|
6 |
gelijkstroom |
Deze pin is de Data/Command-controlepin. Wanneer de pin hoog wordt getrokken en de seriële interfacemodus wordt geselecteerd, worden de gegevens op SDIN worden geïnterpreteerd als gegevens. Wanneer het laag wordt getrokken, worden de gegevens op SDIN overgebracht naar het opdrachtregister. |
| 7 | CS | Chipselectie. Chip wordt geselecteerd wanneer CS0 = “L”. |
Absolute maximale beoordelingen
| Parameter | Symbool | Min | Max | Eenheid |
| Voedingsspanning voor logica | VDD | -0,3 | 4 | V |
| Voedingsspanning voor weergave | VCC | 8 | 17 | V |
| Bedrijfstemperatuur | BOVENKANT | -40 | 70 | .C |
| Opslagtemperatuur | TSTG | -40 | 85 | .C |
| Levensduur (220 cd/m2) | 13.000 | - | uur | |
| Levensduur (200 cd/m2) | 15.000 | - | uur | |
| Levensduur (180 cd/m2) | 16.000 | - | uur |
DC-kenmerken
| Kenmerken | Symbool | Voorwaarden | Min | Typ | Max |
Eenheid |
| Voedingsspanning voor logica | VDD | 1,65 | 2.8 | 3.3 | V | |
| Voedingsspanning voor weergave | VCC | 11.5 | 12 | 12.5 | V | |
| Invoer op hoog niveau | VIH | 0,8×VDD | - | - | V | |
| Ingang op laag niveau | VIL | - | - | 0,2×VDD | V | |
| Uitgang op hoog niveau | VOH | IUIT = 100 μA, 3,3 MHz | 0,9×VDD | - | - | V |
| Uitgang op laag niveau | VOL | IUIT = 100 μA, 3,3 MHz | - | - | 0,1×VDD | V |
|
VDD-voedingsstroom VDD =2,8V, VCC = 12, IREF = 10uA, Nee Paneel bevestigd, Weergave AAN, Alles AAN, |
IDD |
Contrast = FFh |
- |
90 |
110 |
μA |
|
VCC-voedingsstroom VDD = 2,8V, VCC =12, IREF =10uA, geen paneel aangesloten, Weergave AAN, alles AAN |
ICC |
- |
450 |
580 |
μA |
|
|
Segmentuitgangsstroom, VDD = 2,8V, VCC =12V, IREF=10uA, Weergave AAN. |
ISEG |
Contrast=FFh | 280 | 310 | 340 |
μA |
| Contrast=AFh | - | 215 | - | |||
| Contrast=7Fh | - | 155 | - | |||
| Contrast=3Fh | - | 78 | - | |||
| Contrast=0Fh | 20 | - | ||||
|
Slaapmodus Huidig voor VDD |
IDD, SLAAP |
VDD = 1,65V~3,3V, VCC = 7V~16V Display UIT, geen paneel aangesloten |
- |
- |
10 |
μA |
|
Slaapmodus Huidig voor VCC |
ICC, SLAAP |
VDD = 1,65V~3,3V, VCC = 7V~16V Display UIT, geen paneel aangesloten |
- |
- |
10 |
μA |
Elektrische specificaties
| Kenmerken | Symbool | Voorwaarden | Min | Typ | Max | Eenheid |
| Stroomverbruik in normale modus | Alle pixels aan | - | 17 | 25 | mA | |
| Stroomverbruik in stand-bymodus | Stand-bymodus 10% pixels aan | - | 0,5 | 1.5 | mA | |
| Stroomverbruik in normale modus | Alle pixels aan | - | 71,5 | 97,5 | mW | |
| Stroomverbruik in stand-bymodus | Stand-bymodus 10% pixels aan | - | 6.5 | 19.5 | mW | |
| Helderheid | Lbr | - | 90 | 110 | - | cd/m2 |
| CIE (wit) |
(X) (y) |
CIE 1931 |
0,24 0,28 |
0,28 0,32 |
0,32 0,36 |
|
| Donkere kamercontrast | CR | - | 2000:1 | - | - | |
| Kijkhoek | - | 160 | - | - | rang |
