Productdetails:
|
Screen Size: | 4.0-inch (Square) | Resolution: | 720 × 720 pixels |
---|---|---|---|
Touch Type: | Projected Capacitive (PCAP) | Interface: | RGB 18-bit (40-pin ZIF) |
Touch Controller: | FT6336U (I²C, Multi-touch) | Surface Hardness: | 300 cd/m2 (Customizable) |
Contrast Ratio: | 900:1 (Typ.) | Viewing Angle: | 80°(U/D/L/R) (IPS Technology) |
Operating Temp: | -20°C to +70°C | Backlight: | LED (12.8V/40mA, 4S2P) |
ESD Protection: | ±8kV (IEC 61000-4-2) | Warranty: | 12 Months |
Compliance: | RoHS/REACH/Halogen-Free | Customization: | CTP Structure, IC, Coatings (AG/AR/AF) |
Markeren: | 4-inch industriële TFT LCD-scherm,PCAP touchscreen TFT-scherm,TFT LCD voor brede temperatuurbereik |
Ontworpen voor industriële veerkracht en precisie
De SFTO400XC-7013ACT is een 4-inch TFT-LCD-module met hoge prestaties, ontworpen voor veeleisende industriële toepassingen in harde omgevingen.Met een resolutie van 720×720 met 262K kleuren en een 18-bits RGB-interface, biedt het uitzonderlijke helderheid voor HMI's, IoT-besturingspanelen en instrumentatie.
Robuuste PCAP Touch-integratie
Multi-touch ondersteuning via FT6336U IC (I2C-interface).
Aanpasbare configuraties: G+F (Glas/film) of G+G (Glas/glas) structuren.
Optioneel industriële touch-IC's (-40 °C tot +85 °C, ±15 kV ESD).
Voorbereiding op extreme omstandigheden
Gevalideerd voor thermische cyclus (opslag bij -30 °C tot 80 °C) en trillingsweerstand (1055 Hz, 1,5 mm amplitude).
IP67-verzegelde varianten beschikbaar (pakking + potten).
Hydrofobische coatings (> 110° contacthoek) voor nat/buiten gebruik.
Optische uitmuntendheid
9001: 1 contrastverhouding bij 80° omnidirectionele weergave.
Anti-glare (AG) + anti-reflective (AR) coatings (facultatief).
≥ 82% lichtdoorlaatbaarheid (verbeterbaar tot 90%).
Conformiteitsgericht ontwerp
Volledige naleving van RoHS/REACH/PFAS voor de EU/VS-markten.
Certificering: ISO 9001:2015, ISO 14001:2015, EN 55032/24 (EMC).
Aanpassing voor kritieke toepassingen
Dikteopties: 0,95 mm ∼ 6,0 mm dekselglas.
Industriële upgrades: verlengde temp-IC's, regenverwijderingsalgoritmen, EMI-bescherming.
Oppervlaktebehandelingen: keramische inkt (10+ jaar UV-bestandheid), 2,5D/3D randen.
Fabriekautomatisering: besturingspanelen, PLC-interfaces.
Medische hulpmiddelen: diagnostische apparatuur, draagbare monitors.
Transport: vlootbeheersystemen, EV-dashboards.
Slimme gebouwen: HVAC-controles, beveiligingsterminals.
*"Met een actief gebied van 72,3×72,3 mm en een OCA-gebindde laminatie elimineert deze module optische vervorming terwijl deze ±8 kV ESD-gebeurtenissen overleeft.en onze I2C touch interface vermindert host MCU belasting. Aanpasbaar voor MIL-STD-omgevingen. "*
Algemene specificaties
Kenmerken | Specificaties | |
Specificaties weergeven. |
LCD-type | 4.0 inch |
Resolutie (H*V) | 720 (RGB) × 720 | |
Technologie | a-Si TFT | |
Pixelconfiguratie | RGB Verticale streep | |
Afbeeldingsmodus | Normaal zwart | |
Zichtrichting | Alle | |
Inversie richting van de grijze schaal | - | |
Mechanische apparatuur Kenmerken |
Omtrek (W x H x T) (mm) | 84.00 maal 84.00 maal 3.2 |
Actieve oppervlakte ((mm) | 71.93 maal 71.93 | |
CTP Zichtgebied ((mm) | 72.30 maal 72.30 | |
Met/zonder touchscreen | Met capacitieve touchscreen | |
Type aansluiting (voor LCD) | 0.5 mm pitch 40 pin ZIF | |
Achterlichttype | LED's | |
Gewicht (g) | TBD | |
Elektrische apparatuur Kenmerken |
Interface voor het weergeven | RGB 18bits |
Touch Interface | I2C | |
Aantal kleuren | 262K | |
Display Driver IC | NV3052CGRB | |
Touch Driver IC | FT6336U |
Mechanische tekening
CTP-specificatie
Categorie | Parameter | Specificatie |
Algemeen |
Structuur | Dekkingsglas + ITO-sensorfilm (G+F) |
Omvang van de contour | 84.0(H) x 84.0(V) x 0.95 (T) mm | |
Versterking van de lens | Chemisch versterkt | |
Duraliteit van de oppervlakte van de lens | ≥ 6H (hardheid van potlood) | |
Lichtdoorstraling | ≥ 82% | |
Operatietemperatuur | -20 °C ~ +70 °C, ≤ 90% RH | |
Bergingstemperatuur | -30°C ~ +80°C, ≤ 90% RH | |
Elektrische apparatuur |
Interface | I2C |
Aanraak-IC | FT6336U | |
Voltage van de voedingsbron (VDD) | 2.8V ~ 3.3V | |
Host Resistance (SDA/SCL) | Configureerbaar op het hoofdbord | |
Raakpunt | Multi-touch | |
Milieu | Werkomstandigheden | Aanpasbaar |
Oppervlakte Eigenschappen |
Oppervlaktinkt | Aanpasbaar |
Oppervlaktebehandeling | Duidelijk type, aanpasbaar | |
Laminatie met LCD-TP | OCA-binding | |
Naleving | Materiële normen | RoHS, REACH en halogeenvrij |
Interface pin beschrijving
1 | LED A | LED-anode |
2 | LED K1 | LED-kathode |
3 | LED K2 | LED-kathode |
4 | GND | Ground |
5 | VCI | Stroomvoorziening (+3,3 V) |
6 | Reset | Reset signaal, actief laag. |
7 | IM1 | Geen verbinding |
8 | IM0 | Geen verbinding |
9 | SDA | Geen verbinding |
10 | SCK | Geen verbinding |
11 | CS | Geen verbinding |
12 | PCLK | RGB-puntkloksignaal |
13 | DE | RGB-gegevenssignalen |
14 | VSYNC | RGB-frame synchronisatie signaal |
15 | HSYNC | RGB-lijn synchronisatie signaal |
16 tot 33 | DB0 ~ DB17 |
RGB-gegevenssignaal (DB0: Blue LSB; DB5:Blue MSB; DB6: GREEN LSB; DB11: GREEN MSB; DB12: RED LSB; DB17: RED MSB) |
34 | GND | Ground |
35 | TP_INT | Aanraking onderbreken |
36 | TP_SDA | Aanraak IIC-gegevenssignaal |
37 | TP_SCL | Aanraking IIC Clock signaal |
38 | TP_RESET | Touch Reset Signal |
39 | TP_VCI | Aanraking Stromvoorziening |
40 | GND | Ground |
Elektrische kenmerken
Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid |
Werkspanning | VDD | 2.5 | 3.3 | 3.6 | V |
Voedingsstroom | IDD | - | 25.7 | 60 | mA |
Inlaatspanning | HIV | 0.8VDD | - | VDD | V |
VIL | 0 | - | 0.2VDD | V | |
Inlaatlekken stroom |
IIL | - Eén.0 | - | 1.0 | μA |
Achterlichtkenmerken
Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid |
Voorstroom | Indien | - Dat is... | 40 | 50 | mA |
Voorspanning | VF | - | 12.8 | - | V |
Verbindingsmodus | - Dat is... | 4S2P | - Dat is... | ||
LED-nummer | / | 8 | stuks |
Artikel 1 | Symbool | Voorwaarde | Min. | Type | Maximaal | Eenheid |
Uitzichthoeken |
θT |
CR≥10 |
- | 80 | - |
Degree. |
θB | - | 80 | - | |||
θL | - | 80 | - | |||
θR | - | 80 | - | |||
Contrastverhouding | CR | θ=0° | 700 | 900 |
- |
- |
Reactietijd | Tonnage | 25°C |
- |
25 | 35 |
ms |
TOFF | ||||||
Uniformiteit | U |
- |
70 | 80 |
- |
% |
NTSC |
- |
- |
- |
68 |
- |
% |
Luminansie | L |
- |
300 |
- |
cd/m2 |

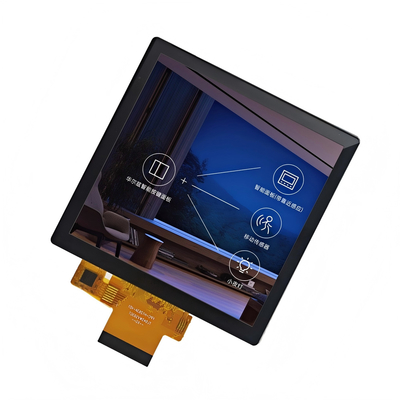

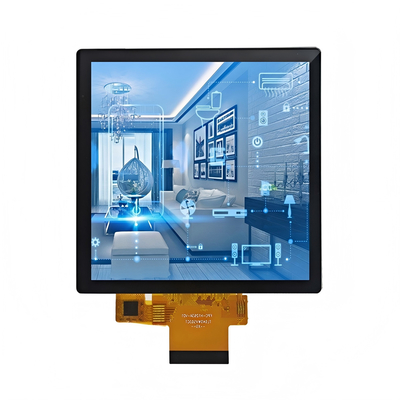

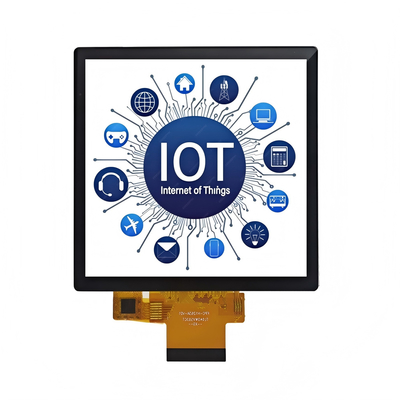

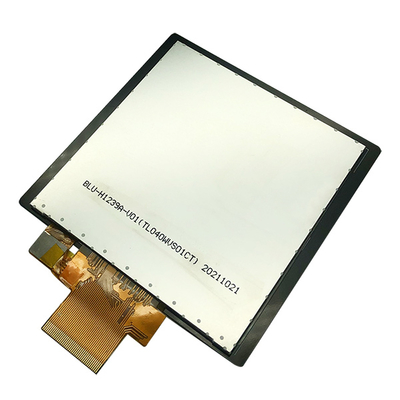

Productbeeld
