Productdetails:
|
| Schermgrootte: | 10,1-duim | Resolutie: | 800 ((RGB) × 1280 |
|---|---|---|---|
| Interface: | LVDS (4 Datakanalen + 1 Klok) | Aanraaktechnologie: | Verwachte capaciteit (10 punten) |
| Raak Structuur aan: | G+G (overklepglas + ITO-sensor) | Hardheid van het oppervlak: | 300 cd/m2 (aanpasbaar) |
| Contrastverhouding: | 10001 (Typ.) | kijkhoek: | 85° ((U/D/L/R) (IPS-technologie) |
| Werktemperatuur: | -10°C tot +60°C | Stroominvoer: | 3,3V Logica + 12V Achtergrondverlichting |
| Achtergrondverlichting: | Witte LED, 12V aandrijving (120mA typ.) | Naleving: | RoHS, REACH, halogeenvrij |
| ESD-bescherming: | Contact ±4kV / lucht ±8kV (IEC 61000-4-2) | Garantie: | 12 Maanden |
| Markeren: | 10,1-inch IPS LVDS TFT-scherm,PCAP touch TFT-scherm 800x1280 |
||
Industriële displayoplossing voor HMI en ingebedde systemen
Het SFTO1010YX-7239BCT van SAEF Technology is een strikt getest 10,1 inch TFT-scherm dat is ontworpen voor veeleisende industriële toepassingen in de VS en de EU.met een portretresolutie van 800x1280 en een LVDS-interfaceHet biedt ongecomprimeerde beeldoverdracht voor medische hulpmiddelen, automatiseringsbesturingspanelen en logistieke terminals, waardoor de in RGB-interfaces voorkomende signaalvermindering wordt geëlimineerd.
Belangrijkste designvoordelen
Milieubeheersing:
Werkt bij -10°C tot +60°C (opslag: -20°C ~ 70°C)
Geslaagd voor de luchtvochtigheidstest van 240 uur (50°C/90% RH, niet-condenserend)
Aanpassingen voor anti-mist/waterwerende opties voor ruwe omgevingen.
Aanraakbetrouwbaarheid:
GG-structuur + GT9271 Touch IC ondersteunt handschoen/natte hand.
Optieke AIR-, OCA- of OCR-optische binding.
Optische prestaties:
De IPS-technologie biedt 178° kijkhoeken, 300 cd/m2 helderheid en 80% uniformiteit (BM-5A-gecertificeerd).
Energiebeheer:
PWM dimming (200Hz~200kHz) met logische compatibiliteit van 3,3 V~5 V.
Ingenieursgerichte ondersteuning
LVDS-tijdschema's (PCLK: 5077MHz) en I2C-aanraakprotocoldocumentatie.
Voldoet aan de Duitse industriële ESD-normen (IEC 61000-4-2).
Gratis aanpassing: Glasoppervlaktebehandeling, FPC-lengte, impedantieafsluiting.
Naleving en garantie
▸ RoHS/REACH/halogeenvrij gecertificeerd ▸ 1-jarige garantie (inclusief afbeelding bevestiging) ▸ IPC-A-610 montage ondersteuning.
Waarom ingenieurs voor dit scherm kiezen:
*"De voorkeur van Duitse ingenieurs: behoudt 30 ms (typisch) reactietijd bij -10°C15% sneller dan concurrenten. Het 6H geharde glas overleeft slijtage in de productielijn, waardoor de onderhoudskosten worden verlaagd".*
Algemene specificaties
| Parameter | Specificatie | Eenheid |
| LCD-grootte | 10.1 | Inch |
| LCM-uitlegdimensie | 143.00(H) X228.6 ((V) X2.6 ((T) | mm |
| Actief gebied | 135.36 ((H) X216.58 ((V) | mm |
| Aantal pixels | 800RGB ((H) X1280 ((V) | pixels |
| Pixelpitch H XV | 0.1692 ((H) X 0.1692 ((V) | mm |
| Pixel-arrangement | RGB Verticale streep | Kleuren |
| Kleuren weergeven | 16.7M | |
| Afbeeldingsmodus | Normaal zwart | |
| Kleurbereik | Typisch 56%, Min. 52% | NTSC |
| Helderheid | Typ: 300, Min: 250 | cd/m2 |
| LED Q'ty | 32 (4-serie 8paralleel) | |
| Zienhoek (CR 10) | Typ:80/80/80/80 | |
| Contrastverhouding | Type 1000:1Min 800:1 | |
| Bestuurder IC | JD9365DA-H3 | |
| Interface | MIPI van 3/4 rijstrook (standaard 4 rijstrook) | |
| Gewicht van de module | TBD | g |
| Aanraak-IC | GT9271 | |
| Aanraakstructuur | G+G |
Ontwerp van de lijn
![]()
Aanraakscherm Outline tekening
![]()
CTP-specificatie
| Categorie | Parameter | Specificatie |
| Algemeen | Structuur | Dekkingsglas + ITO-sensorglas (G+G) |
| Versterking van de lens | Chemisch versterkt | |
| Duraliteit van de oppervlakte van de lens | ≥ 6H (hardheid van potlood) | |
| Lichtdoorstraling | ≥ 85% | |
| Operatietemperatuur | -10 °C ~ +60 °C, ≤ 90% RH | |
| Bergingstemperatuur | -20 °C ~ +70 °C, ≤ 90% RH | |
| Elektrische apparatuur | Raakpunt | 10 punten |
| Interface | I2C | |
| Aanraak-IC | GT9271 | |
| Voltage van de voedingsbron (VDD) | 2.8V ~ 3.3V | |
| Host Resistance (SDA/SCL) | Configureerbaar op het hoofdbord | |
| Milieu | Werkomstandigheden | Aanpasbaar |
| Oppervlakte eigenschappen | Oppervlaktinkt | Duidelijk type |
| Oppervlaktebehandeling | Aanpasbaar | |
| Laminatie met LCD-TP | AIR, OCA en OCR Bonding Facultatief | |
| Naleving | Materiële normen | RoHS- en halogeenvrij |
Interface pin beschrijving
| Pin nr. | Symbool | Functie |
| 1 | NC | Geen verbinding |
| 2 | VCC | Stroomvoorziening 3.3V |
| 3 | IOVCC | Stroomvoorziening 1,65 ~ 3,3 V |
| 4 | GND | Ground |
| 5 | RST(GRB) | LCM Global reset ((Reset:H=IOVCC) |
| 6 | NC | Geen verbinding |
| 7 | GND | Ground |
| 8 | D0- | MIPI-differentiële gegevensinvoer (negatief) |
| 9 | D0+ | MIPI-differentiële gegevensinvoer (positief) |
| 10 | GND | Ground |
| 11 | D1- | MIPI-differentiële gegevensinvoer (negatief) |
| 12 | D1+ | MIPI-differentiële gegevensinvoer (positief) |
| 13 | GND | Ground |
| 14 | CLK- | MIPI-differentiële klokinvoer (negatief) |
| 15 | CLK+ | MIPI-differentiële klokinvoer (positief) |
| 16 | GND | Ground |
| 17 | D2- | MIPI-differentiële gegevensinvoer (negatief) |
| 18 | D2+ | MIPI-differentiële gegevensinvoer (positief) |
| 19 | GND | Ground |
| 20 | D3- | MIPI-differentiële gegevensinvoer (negatief) |
| 21 | D3+ | MIPI-differentiële gegevensinvoer (positief) |
| 22 | GND | Ground |
| 23-24 | NC | Geen verbinding |
| 25 | GND | Ground |
| 26-29 | NC | Geen verbinding |
| 30 | GND | Ground |
| 31 | LEDK | Achterlichtkatode |
| 32 | LEDK | Achterlichtkatode |
| 33-38 | NC | Geen verbinding |
| 39 | LEDA | Achterlichtanode |
| 40 | LEDA | Achterlichtanode |
Absolute maximale ratings
| Artikel 1 | Symbool | Waarden | Eenheid | |
| - Min. | Max, ik ben er klaar voor. | |||
|
Vermogenspanning |
IOVCC | -Nee.3 | 3.6 | V |
| VCC | -Nee.3 | 6.0 | V | |
| AVEE | - Dat is... | - Dat is... | V | |
| Inlaatsignaalspanning | VI. | -Nee.3 | IOVCC | V |
| Operatietemperatuur | Top | - 20 | 70 | °C |
| Bergingstemperatuur | TST | -30 | 80 | °C |
Achterlichtkenmerken
| Kenmerken | Symbool | - Min. | Type | Max, ik ben er klaar voor. | Eenheid |
| LED Voorstroming | Indien | - Dat is... | 180 | 225 | mA |
| LED-voorspanning van elke LED-string | VF-string | 11.6 | - Dat is... | 13.6 | Volts |
| LED-levensduur |
N/A |
30000 |
40000 |
- Dat is... |
Hrs. |
| Artikel 1 | Symbool | Voorwaarde | Waarden | |||
| - Min. | Typus. | Max, ik ben er klaar voor. | ||||
|
Zienhoek |
Ik heb je nodig. |
CR ¥10 |
80 | 85 | - | |
| Het | 80 | 85 | - | |||
| L | 80 | 85 | - | |||
| ΘR | 80 | 85 | - | |||
| Reactietijd | TON+TOFF |
θ=Φ =0 ° Normaal kijkhoek |
- |
30 | 40 | |
| Contrastverhouding | CR | 800 | 1000 |
- |
||
| Luminansie | L | 280 | 300 | - | ||
| Uniformiteit van de lichtsterkte | VU | 75 | 80 | - | ||
|
Kleurchromatiek (CIE1931) |
Wit |
WX | 0.320 | |||
| WY | 0.346 | |||||
|
Rood |
RX | 0.644 | ||||
| RY | 0.329 | |||||
|
Groen |
GX | 0.328 | ||||
| GY | 0.565 | |||||
|
Blauw |
BX | 0.137 | ||||
| Door: | ||||||
| NTSC | 57% | |||||

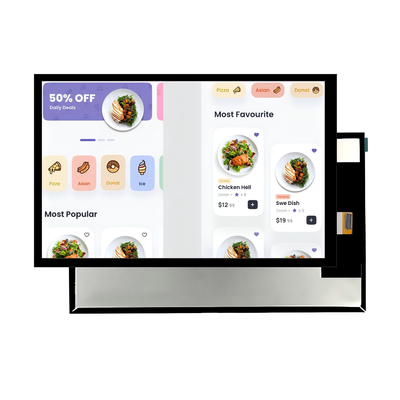

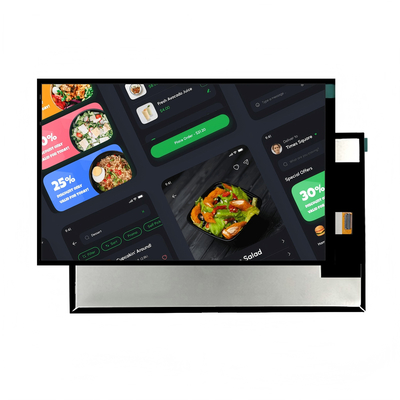

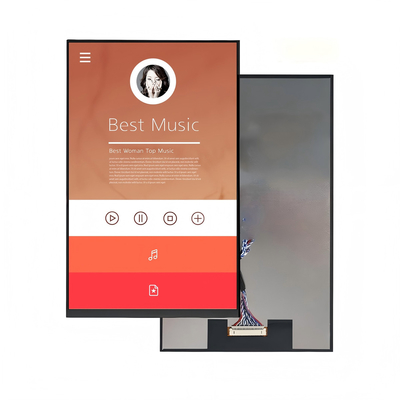

Productfoto
![]()
![]()
![]()
