SFBM2004HX-A-Y 20x4 Karakter LCD-schermmodule 3V STN Geel/Groen SPLC780D Compatibel Contrastaanpassing VO Pin Eenvoudige afstemming

SFBM2004HX-A-Y 20x4 Karakter LCD-schermmodule 3V STN Geel/Groen SPLC780D Compatibel Contrastaanpassing VO Pin Eenvoudige afstemming
SFBM2004HX-A-Y 20x4 Karakter LCD-schermmodule 3V STN Geel/Groen SPLC780D Compatibel Contrastaanpassing VO Pin Eenvoudige afstemming SFBM2004HX-A-Y 20x4 Karakter LCD-schermmodule 3V STN Geel/Groen SPLC780D Compatibel Contrastaanpassing VO Pin Eenvoudige afstemming SFBM2004HX-A-Y 20x4 Karakter LCD-schermmodule 3V STN Geel/Groen SPLC780D Compatibel Contrastaanpassing VO Pin Eenvoudige afstemming

Grote Afbeelding :  SFBM2004HX-A-Y 20x4 Karakter LCD-schermmodule 3V STN Geel/Groen SPLC780D Compatibel Contrastaanpassing VO Pin Eenvoudige afstemming

Productdetails:
Plaats van herkomst: ShenZhen / China
Merknaam: SAEF
Certificering: ISO9001 / ISO14000
Modelnummer: SFBM2004HX-A-Y
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 3 stuks
Prijs: Negotiable based on order lot quantity
Verpakking Details: Standaard exportpakket
Levertijd: 3-5 weken
Betalingscondities: L/C, , T/T, Western Union
Levering vermogen: 3000K stuks per maand

SFBM2004HX-A-Y 20x4 Karakter LCD-schermmodule 3V STN Geel/Groen SPLC780D Compatibel Contrastaanpassing VO Pin Eenvoudige afstemming

beschrijving
Type scherm: 20 tekens x 4 lijnen STN LCD Spanning: 3,0 V ±0,2 V (Laag stroomverbruik)
Zichtrichting: 6 uur Interfaces: 8-bit MPU Parallel
Bestuurder IC: SPLC780D of gelijkwaardig (industrieel) Achtergrondverlichting: Geel-groene LED (100 cd/m2 Typ.)
Werktemperatuur: -20°C tot +70°C DIMENSIE: 98 ((L) x 60 ((W) x 13,2 ((T)
Zichtgebied: 77(L) * 25,2(B) Contrast aanpassing: VO Pin (Easy Tuning)
DUTY/BIAS: 1/16 Plicht, 1/5 Bias ESD-bescherming: ±8kV Lucht / ±4kV Contact (Robuust)
Betrouwbaarheid: Getest volgens MIL-STD-105E (industriële duurzaamheid) Naleving: ROHS, REACH, EU Richtlijnen
Markeren:

STN 20x4 Karakter LCD-module

,

Geel/Groen 20x4 LCD-module





Professionele 20x4 LCD voor Industriële & Embedded Systemen


De SFBM2004HX-A-Y is een zeer betrouwbare 20×4 karakter LCD-module, ontworpen voor veeleisende toepassingen in automatisering, medische apparatuur en laboratoriumapparatuur. Werkend op 3V met een ultra-laag stroomverbruik (0,15mA typ.), levert het uitzonderlijke prestaties over industriële temperatuurbereiken (-20°C tot +70°C).



Belangrijkste Technische Voordelen

  • SPLC780D Controller Compatibiliteit: Naadloze integratie met industriestandaard HD44780 protocollen—versnel de ontwikkeling met bestaande codebibliotheken en referentieontwerpen.
  • Superieure Optische Prestaties: STN Geel/Groen transflectief display met 6 uur kijkhoek zorgt voor helderheid bij omgevingslicht. Backlight uniformiteit >75% (100 cd/m² typ.) elimineert hotspots.
  • Ontworpen voor Zware Omgevingen:
  1. ESD Gehard: ±8kV lucht/±4kV contactontladingsbescherming
  2. Valideerd volgens MIL-STD-105E (Major Defect AQL 0.4)
  3. Vochtbestendig (20-90% RV niet-condenserend)

Technische Specificaties Diepgaand

  • Timing Controle: 270kHz oscillator, 450ns E-pulsbreedte (Schrijfmodus)
  • Geheugenmapping: DDRAM adressen ondersteunen 4-regelige wraparound (Hex: Regel1=00-13, Regel2=40-53)
  • Elektrische Veiligheid: VDD=2.8-3.5V, VLCD=VDD-12V tot VDD-0.3V
  • Mechanische Precisie: 0.56mm dot pitch, 98×60mm footprint met 13.2mm max. dikte



Naleving & Levensduur

  • Volledige ROHS 2011/65/EU, REACH 1907/2006/EC compliance
  • 1 jaar garantie met >120 uur validatie in thermische cycli (-30°C↔80°C) en vibratietests (10-55Hz XYZ-as)



Voor Ontwerpers

Download pinout diagrammen, timing golfvormen (Pagina 9) en DDRAM mapping tabellen in de volledige datasheet. Compatibel met ARM, PIC en AVR MCUs.





Mechanische Afmetingen

SFBM2004HX-A-Y 20x4 Karakter LCD-schermmodule 3V STN Geel/Groen SPLC780D Compatibel Contrastaanpassing VO Pin Eenvoudige afstemming 0



Specificaties



Item Standaard Waarde
Display Type 20 karakters ´ 4 regels
LCD Type STN(Y-G),POSITIEF,TRANSMISSIEF
Driver Conditie LCD Module : 1/16Duty , 1/5Bias
Kijkrichting 6 Uur
Backlight Type Geel Groen
Interface 8-bit MPU interface
Driver IC SPLC780D





Absolute Maximale Waarden



Item Symbool Conditie Min. Max. Eenheid
Systeem Voedingsspanning VDD - -0.3 5.5 V
LCD Driver Voedingsspanning VLCD - 4.0 5.0 V
Ingangsspanning VIN - -0.3 5.5 V
Bedrijfstemperatuur TOP - -20 70 °C
Opslagtemperatuur TST - -30 80 °C
Opslagvochtigheid HD Ta < 40 °C 20 80 %RV





DC Elektrische Kenmerken



Item Symbool Conditie Min. Typ. Max. Eenheid
Logische Voedingsspanning VDD - 2.8 3.0 3.5 V
Ingang Hoge Spanning VIH - 2.2 - 5.0 V
Ingang Lage Spanning VIL - 0 - 0.6 V
Uitgang Hoge Spanning VOH - 2.4 - 5.0 V
Uitgang Lage Spanning VOL - 0 - 0.4 V




Backlight Kenmerken



Item Symbool Condities Min. Typ. Max. Eenheid
Voorwaartse Spanning Vf If=30mA 2.9 3.0 3.1 V
Reverse Stroom Ir If=5v     5 uA
Gemiddelde Helderheid IV If=30mA 100     cd/m2
Uniformiteit Δ% IVMin / IVMax *100% 75 - - %
Kleur Y-G

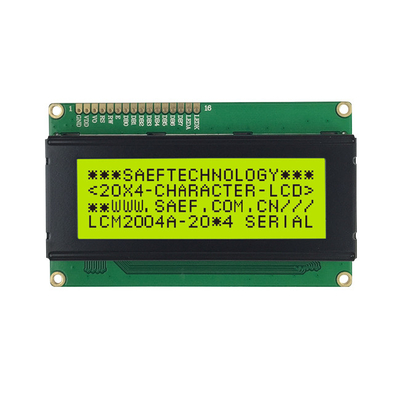

Product Afbeelding

SFBM2004HX-A-Y 20x4 Karakter LCD-schermmodule 3V STN Geel/Groen SPLC780D Compatibel Contrastaanpassing VO Pin Eenvoudige afstemming 1

SFBM2004HX-A-Y 20x4 Karakter LCD-schermmodule 3V STN Geel/Groen SPLC780D Compatibel Contrastaanpassing VO Pin Eenvoudige afstemming 2

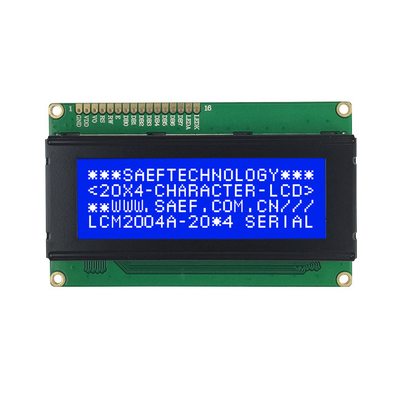

STN Blauwe Modus Optioneel

SFBM2004HX-A-Y 20x4 Karakter LCD-schermmodule 3V STN Geel/Groen SPLC780D Compatibel Contrastaanpassing VO Pin Eenvoudige afstemming 3
