Productdetails:
|
| Type scherm: | Tekens LCD | Format: | 20 tekens X 4 regels |
|---|---|---|---|
| Technologie: | STN Positief Transmisief | Kleur weergeven: | Geel/groen |
| Zichtrichting: | Om zes uur. | Achtergrondverlichting: | Witte LED (zijdelingse verlichting) |
| Interface: | 8-bit parallel (HD44780 compatibel) | Bestuurder IC: | SPLC780D |
| LOGICAvoltage: | 3.3V | Werktemperatuur: | -20°C tot +70°C |
| Levensduur: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | 20x4 karakterlcd Vertoning,STN-Karakterlcd Vertoningsmodule,Karakter LCD-displaymodule |
||
Industriële 20×4 karakter LCD-module voor HMI en besturingssystemen
Het robuuste display van Saef Technology levert heldere gele/groene tekst in ruwe omgevingen, ontworpen voor Duitse en Amerikaanse industriële automatisering met 3,3V compatibiliteit.
Belangrijkste voordelen voor ingenieurs:
HD44780-Compatibel ontwerp
- Ik weet het niet.Industriële betrouwbaarheid
Geoptimaliseerde energiezuinigheid
Technische specificaties
Karaktergrootte: 4,76×2,96 mm
Zichtgebied: 77×25,2 mm
Afmetingen: 98 × 60 × 13,2 mm
Verplichting/Bias: 1/16 Verplichting, 1/5 Bias
Toepassingen:
Fabriekautomatisering (Industrie 4.0)
CNC-machinecontroles.
Laboratoriumapparatuur. HVAC systemen.
Retail POS-terminals. Embedded controllers.
Naleving en garantie:
RoHS/REACH conform. ISO 9001/14001 gecertificeerd.
1 jaar garantie.
Mechanische afmetingen
![]()
Specificaties
| Artikel 1 | Standaardwaarde |
| Display-type | 20 tekens × 4 lijnen |
| LCD-type | STN, Positief, Geel/Groen, Transmisief |
| Conditie van de bestuurder | LCD-module: 1/16 Duty, 1/5 Bias |
| Zichtrichting | 6 uur |
| Achterlichttype | WIT aan de zijkant |
| Interface | 8-bits MPU-interface |
| Bestuurder IC | SPLC780D |
Mechanische specificaties
| Artikel 1 | Standaardwaarde | Eenheid |
| Uitlegdimensie | 98 ((L) * 60 ((W) * Max 13.2 ((T) | mm |
| Zichtgebied | 77 ((L) * 25.2 ((W)) | mm |
| Grootte van de stip | 0.56 ((W) × 0,56 ((H) | mm |
| Puntpitch | 0.6 ((W) × 0,6 (H) | mm |
| Taalgrootte | 4.76 ((W) × 2.96 ((H) | mm |
Absolute maximale ratings
| Artikel 1 | Symbool | Voorwaarde | - Min. | Max, ik ben er klaar voor. | Eenheid |
| Spanning van de stroomvoorziening | VDD | - | -Nee.3 | 3.5 | V |
| Voltage van de LCD-stuurvoorziening | VLCD | - | VDD-12 | VDD-0.3 | V |
| Inlaatspanning | VIN | - | -Nee.3 | VDD + 0.3 | V |
| Werktemperatuur | Top | - | - 20 | 70 | °C |
| Bergingstemperatuur | TST | - | -30 | 80 | °C |
| Bewaarvochtigheid | HD | Ta < 40 °C | 20 | 90 | % RH |
DC-elektrische kenmerken
| Artikel 1 | Symbool | Voorwaarde | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid |
| Logische voedingsspanning | VDD | - | - | 3.3 | - | V |
| Inlaathoogspanning | HIV | - | 0.8VDD | - | VDD | V |
| Inlaatlaagspanning | VIL | - | GND | - | 0.3VDD | V |
| Hoogspanning | VOH | - | 0.7VDD | - | VDD | V |
| Uitgang lage spanning | VOL | - | GND | - | 0.2VDD | V |

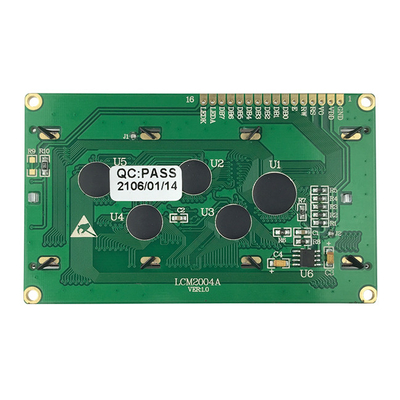

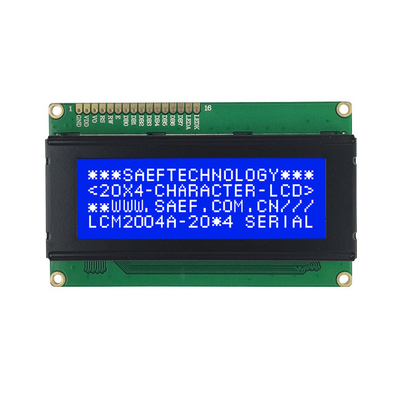

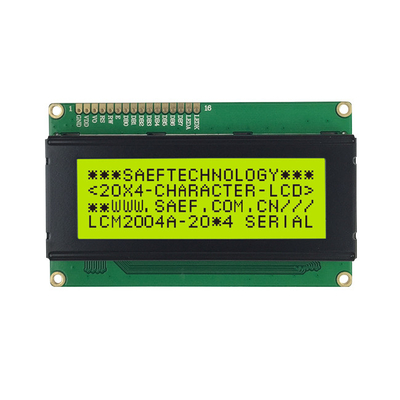

Foto's van producten
![]()
![]()
