Productdetails:
|
| Producten: | 0,91 duimoled Vertoning | Resolutie: | 128 x 32 pixels |
|---|---|---|---|
| Afbeeldingsmodus: | Passieve Matrijs | Interface: | SPI |
| Kleur weergeven: | Wit, geel, blauw facultatief | Optica: | Alle het Bekijken Hoeken |
| Lijst Dim.: | 30.00 (W) x 11.5 (H) x 1.3 ((T) | Actief gebied: | 22.38 (W) x 5.58 (H) |
| Werktemperatuur: | -40°C tot +80°C | Opbergtemperatuur: | -40°C tot +85°C |
| Pinnummer: | 14 pinnen | IC-pakket: | COG |
| Moduleverbinding: | ZIF-type | Verantwoordelijkheid: | 1/32 |
| Naleving: | REACH- en RoHS-conform | ||
| Markeren: | 128x32 OLED-scherm,SPI-interface OLED-display,IoT-apparaten OLED-scherm |
||
Over dit product - grafische OLED-module SFOS091JY-7269PAN
Verbeter uw IoT-projecten met ons 0,91 inch OLED-scherm, met een hoge resolutie 128x32 pixels display en een low-power SPI interface.Deze compacte en efficiënte displaymodule is ontworpen om duidelijke, levendige beeldmateriaal terwijl het minimale stroom verbruikt, waardoor het ideaal is voor een verscheidenheid aan toepassingen, waaronder smartwatches, draagbare apparaten en smart home-systemen.
Belangrijkste kenmerken:
Technische specificaties
Ideale toepassingen:
Dit 0,91 inch OLED-scherm is perfect voor toepassingen die een balans tussen hoge resolutie, laag stroomverbruik en aanpasbare displayopties vereisen.een industriële bedieningspaneel, of een smart home gadget, biedt deze display module de prestaties en betrouwbaarheid die je nodig hebt.
Waarom kiezen voor onze OLED-displaymodule?
Verbeter uw project:
Verbeter uw beeldscherm met ons 0,91 inch OLED-scherm en ervaar het verschil in kwaliteit en prestaties.Bestel nu en neem de eerste stap naar het verbeteren van uw project met een betrouwbare en hoogwaardige displayoplossing.
Mechanische schets
Absolute maximale ratings
| Parameter | Symbool | Min. | Maximaal | Eenheid |
|
Voedingsspanning |
VDD | -Nee.5 | 2.75 | V |
| VCC | -Nee.5 | 21 | V | |
| VDDIO | -Nee.5 | VCI | V | |
| VCI | -Nee.3 | 4 | V | |
| Werktemperatuur | Top | -40 | 85 | .C |
| Bergingstemperatuur | TSTG | - 65 | 150 | .C |
| Levensduur (140 cd/m2) | 33,000 | - | uur |
Optische kenmerken
|
Kenmerken |
Symbool | Voorwaarden | Min. | Type | Maximaal | Eenheid |
|
Helderheid (VCC wordt extern geleverd) |
Lbr |
Noot 5 |
80 |
100 |
- |
cd/m2 |
| C.I.E. (wit) | (x) (y) | C.I.E. 1931 | 0.250.27 | 0.290.31 | 0.330.35 | |
| Contrasten in donkere kamers | CR | - | 2000:1 | - | ||
| Zienhoek | 160 | - | - | graad |
DC-kenmerken
|
Kenmerken |
Symbool | Voorwaarden | Min. | Type | Maximaal |
Eenheid |
| Logische voedingsspanning | VDD | 2.4 | 2.5 | 2.6 | V | |
| Voerspanning voor de werking | VCI | 2.4 | 2.8 | 3.5 | V | |
| Stroomvoorziening voor I/O-pins | VDDIO | 1.65 | VCI | V | ||
|
Werkspanning voor OLED |
VCC |
Noot 5 |
11.5 |
12 |
12.5 |
V |
|
Invoer op hoog niveau |
HIV |
IOUT = 100μA, 3,3 MHz |
0.8×VDDIO |
- |
VDDIO |
V |
| Invoer op laag niveau | VIL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.2×VDDIO | V |
| Uitvoer op hoog niveau | VOH | IOUT = 100μA, 3,3 MHz | 0.9×VDDIO | - | VDDIO | V |
| Uitvoer op laag niveau | VOL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.1×VDDIO | V |
| Werkstroom voor VCI | ICI | - | 95 | 120 | μA | |
| Werkstroom voor VCC | ICC |
|
- |
34.5 |
40 |
mA |
| Stoomstandstroom voor VDD | IDD, SLEEP | - | 1 | 10 | μA | |
| Stoomstandstroom voor VDDIO | IDDIO, slapen. | 1 | 10 | |||
|
Stoomstandstroom voor VCI |
ICI, slapen | - | 2 | 50 |
μA |

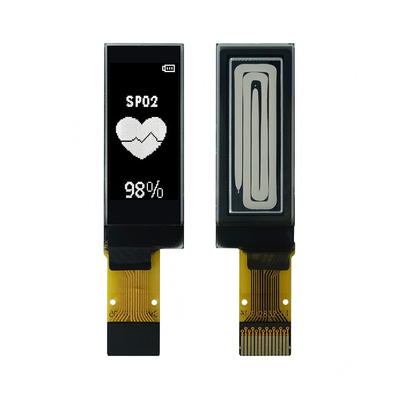

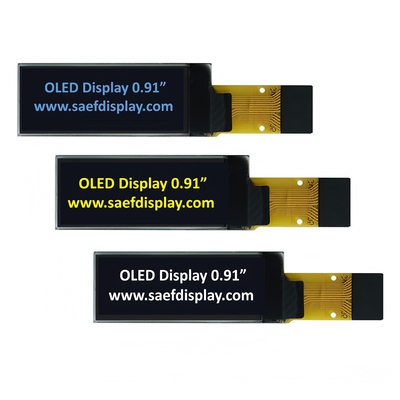

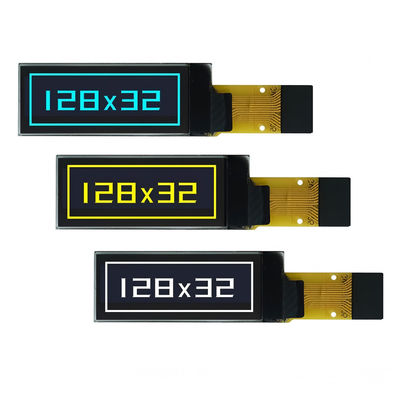

Productbeeld
