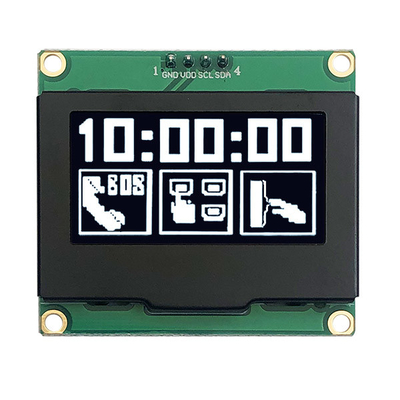

1.54-inch I2C Interface SSD1309 Grafisch OLED-scherm met actief gebied 35.06 x 17.52 mm Resolutie 128x64

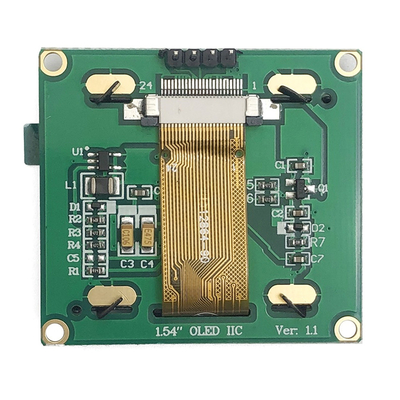

1.54-inch I2C Interface SSD1309 Grafisch OLED-scherm met actief gebied 35.06 x 17.52 mm Resolutie 128x64

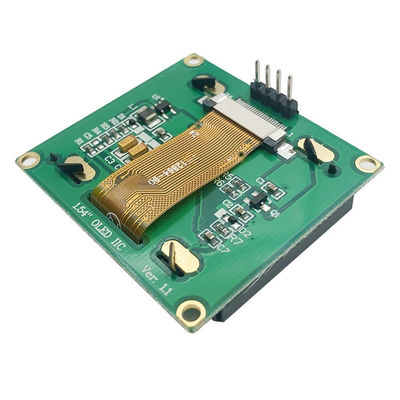

1.54-inch I2C Interface SSD1309 Grafisch OLED-scherm met actief gebied 35.06 x 17.52 mm Resolutie 128x64 1.54-inch I2C Interface SSD1309 Grafisch OLED-scherm met actief gebied 35.06 x 17.52 mm Resolutie 128x64 1.54-inch I2C Interface SSD1309 Grafisch OLED-scherm met actief gebied 35.06 x 17.52 mm Resolutie 128x64 1.54-inch I2C Interface SSD1309 Grafisch OLED-scherm met actief gebied 35.06 x 17.52 mm Resolutie 128x64

Grote Afbeelding :  1.54-inch I2C Interface SSD1309 Grafisch OLED-scherm met actief gebied 35.06 x 17.52 mm Resolutie 128x64

Productdetails:
Plaats van herkomst: ShenZhen / China
Merknaam: SAEF
Certificering: ISO9001 / ISO14000
Modelnummer: SFOM154YZ4-12864WB-01
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 3 stuks
Prijs: The lowest market price guaranteed
Verpakking Details: standaardpakket voor uitvoer
Levertijd: 1-3 weken
Betalingscondities: L/C, T/T, Western Union, Paypal
Levering vermogen: 3000K stuks per maand

1.54-inch I2C Interface SSD1309 Grafisch OLED-scherm met actief gebied 35.06 x 17.52 mm Resolutie 128x64

beschrijving
Producten: 1.54 inch OLED scherm Resolutie: Resolutie van 128x64 punten
Afbeeldingsmodus: Passivematrix-display Interface: I2C
Optica: Alle het Bekijken Hoeken Lijst Dim.: 47.0 x 43,0 x 13,8 (mm)
Actief gebied: 350,06 x 17,52 (mm) Pixel Pitch: 0.274 x 0,274 (mm)
Rijmethode: 1/64 Werkcyclus Werktemperatuur: -40°C aan +70°C
Opbergtemperatuur: -40°C tot +85°C Bestuurder IC: SSD1309 of gelijkwaardig
Pinnummer: 4 koppen, 7 opties Naleving: REACH- en RoHS-conform
Markeren:

SSD1309 Grafisch OLED-display

,

128x64 OLED-scherm

,

1.54 inch OLED display



Over dit item.



Met een resolutie van 128x64 pixels, is het de perfecte oplossing voor uw volgende elektronische project.Dit hoogwaardige OLED-scherm levert levendige afbeeldingen en heldere tekst, waardoor het ideaal is voor een breed scala aan toepassingen, waaronder DIY-elektronica, slimme apparaten en ingebedde systemen.



Belangrijkste kenmerken:

  • Model nr. SFOM154YZ4-12864WB-01
  • Displaygrootte: Compact 1,54 inch, perfect voor draagbare projecten.
  • Productstructuur: COG+PCB
  • Resolutie: 128x64 pixels voor scherpe beelden en duidelijke leesbaarheid.
  • Interface: maakt gebruik van een I2C-interface voor eenvoudige integratie met microcontrollers, zoals Arduino en Raspberry Pi.
  • Controller: wordt aangedreven door de SSD1309-driver, waardoor een soepele en betrouwbare prestatie wordt gewaarborgd.
  • Laag stroomverbruik: 5V stroomvoorziening.
  • Grote kijkhoek: de OLED-technologie biedt uitstekend zicht vanuit alle hoeken.
  • Afbeeldingskleur: Witte / Blauwe opties



Toepassingen:

Dit veelzijdige OLED-display is geschikt voor verschillende toepassingen, waaronder:

  • Draagbare technologie
  • Huisautomatiseringsapparaten
  • Draagbare gadgets
  • Roboticaprojecten
  • IoT-toepassingen



Waarom kiezen voor ons OLED-display?

Ons 1,54-inch OLED-display is ontworpen voor gebruiksgemak en flexibiliteit, waardoor hobbyisten en professionals met minimale inspanning prachtige grafische gebruikersinterfaces kunnen maken.Het lichtgewicht en compacte ontwerp maakt het een uitstekende keuze voor projecten met beperkte ruimte.



Bestel vandaag nog uw 1,54-inch SSD1309 Graphic OLED Display en breng uw projecten tot leven met levendige beelden en moeiteloze connectiviteit!





Productkenmerken



Product: 1.54 inch OLED scherm
Resolutie: Resolutie van 128x64 punten
Interface: I2C
Afbeeldingsmodus: Passivematrix-display
Optica: Alle gezichtshoeken
Lijst Dim.: 47.0(L) X 43.0(W) X 13.8(T)
Actief gebied: 35.06 ((L) X 17.52 ((W)
Pixel Pitch: 0.274 x 0.274
Rijmethode: 1/64 Werkcyclus
Werktemperatuur: -40°C tot +70°C
Opbergtemp.: -40°C tot +85°C
Pinnummer: 4 koppen,
Bestuurder IC: SSD1309 of gelijkwaardig
Naleving: REACH- en RoHS-conform





Uitleg van de afmetingen





1.54-inch I2C Interface SSD1309 Grafisch OLED-scherm met actief gebied 35.06 x 17.52 mm Resolutie 128x64 01.54-inch I2C Interface SSD1309 Grafisch OLED-scherm met actief gebied 35.06 x 17.52 mm Resolutie 128x64 1

Schematisch diagram



1.54-inch I2C Interface SSD1309 Grafisch OLED-scherm met actief gebied 35.06 x 17.52 mm Resolutie 128x64 2



Interface pin functie



- Nee, dat is niet waar. Symbool Functie
1 GND Ground
2 VCC Invoer van stroom.
3 SCL Wanneer de I2C-interface is geselecteerd, dient D0 als serie-klok-invoerpad (SCL) en D1 als serie-gegevens-invoerpad (SDAI).
4 SDA





DC-kenmerken



Kenmerken

Symbool Voorwaarden Min. Type Maximaal

Eenheid

Voerspanning voor logica VDD   1.65 2.8 3.3 V
Voerspanning voor het scherm VCC   11.5 12 12.5 V
Invoer op hoog niveau HIV   0.8×VDD - - V
Invoer op laag niveau VIL   - - 0.2×VDD V
Uitvoer op hoog niveau VOH IOUT = 100μA, 3,3 MHz 0.9×VDD - - V
Uitvoer op laag niveau VOL IOUT = 100μA, 3,3 MHz - - 0.1×VDD V

VDD-toevoerstroom

VDD = 2,8V, VCC = 12,

IREF = 10uA, Nee

Panel bevestigd,

Display aan, alles aan.



IDD

Contrast = FFh





-



90



110



μA

VCC-toevoerstroom

VDD = 2,8V, VCC = 12,

IREF = 10 uA, geen paneel

aangehecht,

Display aan, alles aan



ICC





-



450



580



μA

Segmentproductie

stroom,

VDD = 2,8 V,

VCC = 12V,

IREF=10uA,

Display aan.





ISEG

Contrast=FFh 280 310 340





μA

Contrast=AFh - 215 -
Contrast=7Fh - 155 -
Contrast=3Fh - 78 -
Contrast=0Fh 20   -



Stoomstandstroom voor VDD



IDD, SLEEP

VDD = 1,65 V~3,3 V, VCC = 7 V~16 V

Display OFF, Nee

panel bevestigd



-



-



10



μA



Stoomstandstroom voor VCC



ICC, SLEEP

VDD = 1,65 V~3,3 V, VCC = 7 V~16 V

Display OFF, Nee

panel bevestigd



-



-



10



μA



Elektrische specificaties



Kenmerken

Symbool Voorwaarden Min. Type Maximaal Eenheid
Stroomverbruik in normale stand   Alle pixels aan - 17 25 mA
Stroomverbruik in de standbystand   Standby-modus 10% pixels aan - 0.5 1.5 mA
Stroomverbruik in normale stand   Alle pixels aan - 71.5 97.5 mW
Energieverbruik in de standbystand   Standby-modus 10% pixels aan - 6.5 19.5 mW
Helderheid Lbr - 90 110 - cd/m2
C.I.E. (wit)

(x)

(y)

C.I.E. 1931

0.24

0.28

0.28

0.32

0.32

0.36


Contrasten in donkere kamers CR - 2000:1 - -

Zienhoek

  - 160 - - graad



I2C-interface timing kenmerken



Symbool

Beschrijving Min. Maximaal

Eenheid

Tcyclus Tijd van de klokcyclus 2.5 - μs
tHSTART Starttoestand Halttijd 0.6 - μs
tHD Gegevenshoudtijd (voor de ¢SDAOUT®-pin) 0



-



N.B.

Gegevenshoudtijd (voor de ¢SDAIN®-pin) 300
tSD Tijd voor het instellen van gegevens 100 - N.B.
tSSTART

Starttoestand Inrichtingstijd

(alleen relevant voor een herhaalde startvoorwaarde)

0.6 - μs
TSSTOP Stop-toestand instellingstijd 0.6 - μs
tR Opwaartse tijd voor gegevens en klokspeld   300 N.B.
tF Valtijd voor gegevens en klokpen   300 N.B.
TIDLE Invaltijd voordat een nieuwe transmissie kan beginnen 1.3 - μs





Productbeeld



1.54-inch I2C Interface SSD1309 Grafisch OLED-scherm met actief gebied 35.06 x 17.52 mm Resolutie 128x64 3

1.54-inch I2C Interface SSD1309 Grafisch OLED-scherm met actief gebied 35.06 x 17.52 mm Resolutie 128x64 4

1.54-inch I2C Interface SSD1309 Grafisch OLED-scherm met actief gebied 35.06 x 17.52 mm Resolutie 128x64 5

1.54-inch I2C Interface SSD1309 Grafisch OLED-scherm met actief gebied 35.06 x 17.52 mm Resolutie 128x64 6
