Productdetails:
|
| Producten: | 1.54" OLED-scherm | Resolutie: | 128X64 punten |
|---|---|---|---|
| Afbeeldingsmodus: | Passieve Matrijs | Interface: | 4 draden SPI-interface |
| Optica: | Alle het Bekijken Hoeken | Lijst Dim.: | 420,04 x 37,0 x 3,1 (mm) |
| Actief gebied: | 350,05 x 17,51 (mm) | Pixel Pitch: | 0.254 x 0,254 (mm) |
| Rijmethode: | 1/64 Werkcyclus | Werktemperatuur: | -40°C aan +70°C |
| Opbergtemperatuur: | -40°C tot +85°C | Voedingsspanning: | 2.8V |
| Pinnummer: | 7 kopbalspelden | Naleving: | REACH- en RoHS-conform |
| Markeren: | 1.54 inch OLED-displaymodule,de Vertoningsmodule van 128x64 OLED,Hoogcontrast OLED-displaymodule |
||
Mechanische afmetingen
Interface pin definitie
| PIN-code | SYMBOL | Beschrijvingen |
| 1 | GND | Ground of Logic Circuit |
| 2 | VDD | Energievoorziening voor logica |
| 3 | SCK | Serial clock input. |
| 4 | SDA | Serial data input. |
| 5 | RST | Deze pin wordt teruggezet in de signaalinput. Wanneer de pin laag is, wordt de initialisatie van de chip uitgevoerd. Hou deze pin hoog tijdens normale werking. |
|
6 |
D.C. |
Deze pin is Data/Command control pin. Wanneer de pin hoog wordt getrokken en de seriële interface-modus is geselecteerd, worden de gegevens bij SDIN Als het is getrokken, worden de gegevens bij SDIN overgedragen aan het commando register. |
| 7 | CS | Chip Select.Chip wordt geselecteerd wanneer CS0="L". |
Absolute maximale ratings
| Parameter | Symbool | Min. | Maximaal | Eenheid |
| Voerspanning voor logica | VDD | -Nee.3 | 4 | V |
| Voerspanning voor het scherm | VCC | 8 | 17 | V |
| Werktemperatuur | Top | -40 | 70 | C |
| Bergingstemperatuur | TSTG | -40 | 85 | C |
| Levensduur (220 cd/m2) | 13,000 | - | uur | |
| Levensduur (200 cd/m2) | 15,000 | - | uur | |
| Levensduur (180 cd/m2) | 16,000 | - | uur |
DC-kenmerken
| Kenmerken | Symbool | Voorwaarden | Min. | Type | Maximaal | Eenheid |
| Voerspanning voor logica | VDD | 1.65 | 2.8 | 3.3 | V | |
| Voerspanning voor het scherm | VCC | 11.5 | 12 | 12.5 | V | |
| Invoer op hoog niveau | HIV | 0.8×VDD | - | - | V | |
| Invoer op laag niveau | VIL | - | - | 0.2×VDD | V | |
| Uitvoer op hoog niveau | VOH | IOUT = 100μA, 3,3 MHz | 0.9×VDD | - | - | V |
| Uitvoer op laag niveau | VOL | IOUT = 100μA, 3,3 MHz | - | - | 0.1×VDD | V |
|
VDD-toevoerstroom VDD = 2,8V, VCC = 12, IREF = 10uA, Nee Panel bevestigd, Display aan, alles aan. |
IDD | Contrast = FFh | - | 90 | 110 | μA |
|
VCC-toevoerstroom VDD = 2,8V, VCC = 12, IREF = 10 uA, geen paneel aangehecht, Display aan, alles aan |
ICC | - | 450 | 580 | μA | |
|
Segmentproductie stroom, VDD = 2,8 V, VCC = 12V, IREF=10uA, Display aan. |
ISEG | Contrast=FFh | 280 | 310 | 340 | μA |
| Contrast=AFh | - | 215 | - | |||
| Contrast=7Fh | - | 155 | - | |||
| Contrast=3Fh | - | 78 | - | |||
| Contrast=0Fh | 20 | - | ||||
| Stoomstandstroom voor VDD | IDD, SLEEP |
VDD = 1,65 V~3,3 V, VCC = 7 V~16 V Display OFF, Nee panel bevestigd |
- | - | 10 | μA |
| Stoomstandstroom voor VCC | ICC, SLEEP |
VDD = 1,65 V~3,3 V, VCC = 7 V~16 V Display OFF, Nee panel bevestigd |
- | - | 10 | μA |

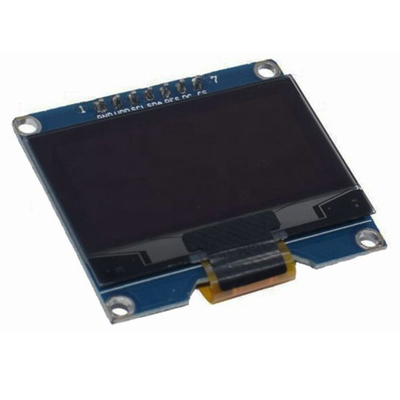

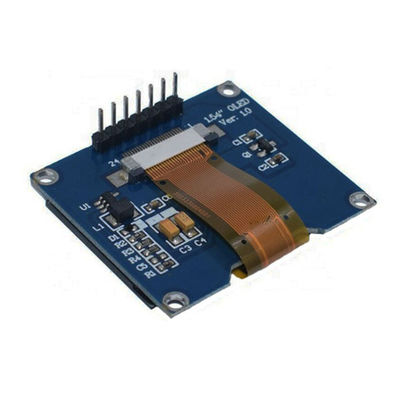

Productbeeld
