0.96 inch 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface

0.96 inch 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface
0.96 Inch 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface
0.96 inch 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface 0.96 inch 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface 0.96 inch 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface 0.96 inch 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface 0.96 inch 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface 0.96 inch 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface

Grote Afbeelding :  0.96 inch 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface

Productdetails:
Plaats van herkomst: ShenZhen / China
Merknaam: SAEF
Certificering: ISO9001 / ISO14000
Modelnummer: SFOM096YZ4-12864WB-02
Document: SFOM096YZ4-12864WB-02 Speci...on.pdf
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 3 stuks
Prijs: The lowest market price guaranteed
Verpakking Details: standaardpakket voor uitvoer
Levertijd: 1-3 weken
Betalingscondities: L/C, T/T, Western Union, Paypal
Levering vermogen: 3000K stuks per maand

0.96 inch 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface

beschrijving
Producten: 0.96 inch OLED + 4 pin PCB Resolutie: 128x64 pixel
Kleur weergeven: Wit/blauw/geel Blauw Fontz Structuur: COG + PCB
Interface: I2C(IIC) Zichtrichting: Alle het Bekijken Hoeken
Lijst Dim.: 24.7 × 27 × 3,6 (mm) Verbinding: Koppenpinnen
Pinnummer: 4 spelden Operatieve temperatuur.: -40°C tot +85°C
Levensduur: 50,000 uur @ 60cd/m2 Naleving: REACH- en RoHS-conform
Markeren:

de Vertoningsmodule van 128x64 OLED

,

De Module van de 0



Over dit item SFOM096YZ4-12864WB-02



Met de 0,96 inch 128x64 Dot Matrix OLED Display Module, de perfecte oplossing voor uw elektronische projecten en prototypes.deze OLED-module biedt heldere beelden en levendige kleuren, waardoor het ideaal is voor toepassingen zoals wearables, IoT-apparaten en ingebedde systemen.



Belangrijkste kenmerken:

  • Hoge resolutie:Het scherm heeft een resolutie van 128x64 pixels, waardoor duidelijke en gedetailleerde afbeeldingen voor elke toepassing worden gewaarborgd.
  • Compacte grootte:Met slechts 0,96 inch is deze OLED-module perfect voor ruimtebeperkte ontwerpen.
  • I2C-interface:De 4-pins I2C-interface vereenvoudigt verbindingen en communicatie met microcontrollers en biedt een gemakkelijke integratie in uw projecten.
  • Grote kijkhoek:Geniet van uitzonderlijk zichtbaar vanuit verschillende hoeken, dankzij de OLED-technologie.
  • Laag energieverbruik:Dit scherm is energiezuinig, waardoor het geschikt is voor toepassingen op batterijen.



Of je nu een aangepast dashboard ontwikkelt, interactieve displays maakt of slimme gadgets ontwerpt, de 0.96 inch 128x64 Dot Matrix OLED Display Module is een veelzijdige keuze die hoge prestaties en betrouwbaarheid levertUpgrade uw projecten met deze geavanceerde display module vandaag!





Technische specificaties



0.96-inch OLED-producten met 4-pin PCB's hebben meestal de volgende technische specificaties:

  • Resolutie: 128x64 pixels, met een helder beeld en tekstweergave.
  • Bestuurderchips, zoals de SSD1306/SSD1315-chip, zijn compatibel met meerdere ontwikkelplatforms, waardoor het ontwikkelproces wordt vereenvoudigd.
  • Werkspanning: meestal tussen 3V en 5V, met een goede vermogensaanpasbaarheid, compatibel met logische niveaus van 3,3V en 5V, zonder dat aanvullende niveausomzetchips nodig zijn.
  • Zienhoek: met een supergrote kijkhoek van meer dan 160° zorgt het voor een goede weergave bij verschillende kijkhoeken.
  • Kleurenopties: Biedt meerdere kleurenopties zoals geelblauw, wit licht en puur blauw om aan verschillende visuele behoeften en ontwerpvoorkeuren te voldoen.
  • Display-modus: Ondersteunt meerdere weergave-modus, waaronder grafische en tekstweergave, geschikt voor verschillende informatieweergavebehoeften.
  • Energieverbruik: onder normale weergaveomstandigheden bedraagt het energieverbruik slechts 0,06 W, veel lager dan bij traditionele TFT-displays,het geschikt maken voor toepassingen met strenge vereisten inzake energieverbruik.
  • Installatiemethode: Het 4-pin PCB-ontwerp maakt het mogelijk om via standaard installatieprocedures van een printplaat te bevestigen en tegelijkertijd goede elektrische verbindingen te bieden.
  • Signalintegrititeit: rekening houdend met de stabiliteit en betrouwbaarheid van de signaaloverdracht moet de PCB-bedrading zo kort en direct mogelijk zijn om de signaalinterferentie te verminderen
  • Ontwerp van warmteafvoer: OLED's genereren warmte tijdens het gebruik en PCB-ontwerp moet rekening houden met warmteafvoerpaden, zoals het optimaliseren van het thermisch beheer door middel van lay-out of warmteafvoerpads.
  • Ontwerp tegen interferentie: om elektromagnetische interferentie (EMI) te verminderen, moet het PCB-ontwerp passende afschermings- en filtermaatregelen nemen.



Ontwerp van de lijn



0.96 inch 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface 0







Interface pin definitie



Pin nr. Symbool Beschrijving
1 GND Dit is een aardspeld, die moet aan de grond zijn gekoppeld.
2 VDD Dit is een spanningstoevoer pin. het moet worden aangesloten op de bron.
3 SCL Deze seriële klok input SCL
4 SDA Deze seriële data-invoer SDA





Elektroptische kenmerken



Artikel 2 Symbool - Min. Typus. Max, ik ben er klaar voor. Eenheid Opmerking
Werkverlichting L 80 100 - cd/m2 Alle pixels AAN
Energieverbruik P - 50 60 mW

30% pixels ON

Framefrequentie Fr. - 105 - Hz -

Kleur

Coördinatie

Blauw CIE x 0.11 0.15 0.19



CIE1931

Donkere kamer
CIE en 0.21 0.25 0.29

Reactietijd

Opstaan. Tr - 10 - wij -
Verval Td - 10 - wij -
Contrastverhouding Cr 10000:1 - - - Donkere kamer
Zienhoek θ 160 - - Degree -
Operationeel levensduur Hoogte 22000 - - Tijd L= 80 cd/m2

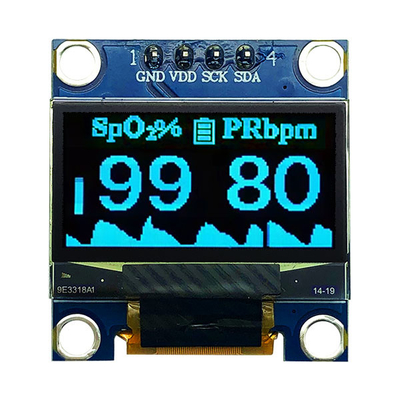

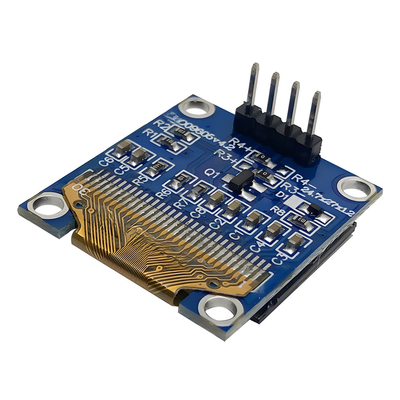

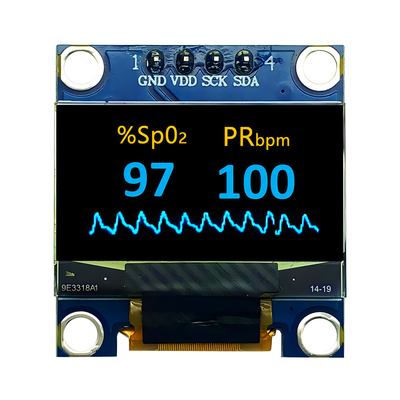

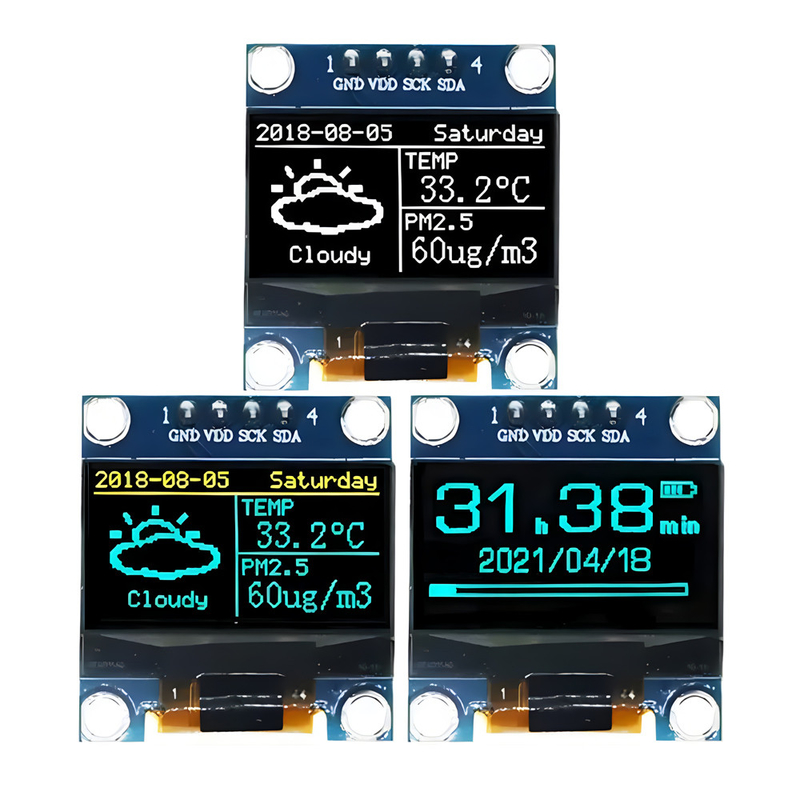

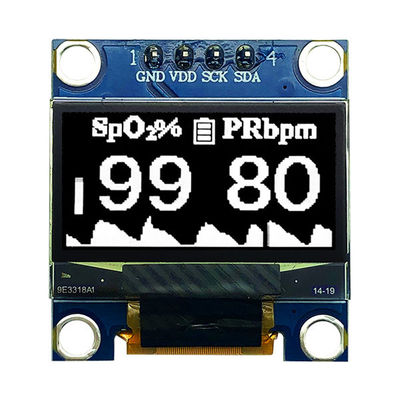

Productbeeld

0.96 inch 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface 1

0.96 inch 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface 20.96 inch 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface 3

0.96 inch 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface 4

0.96 inch 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface 5
