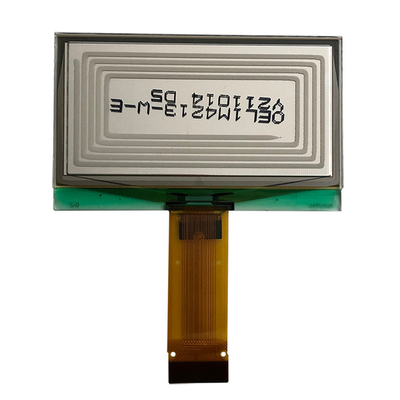

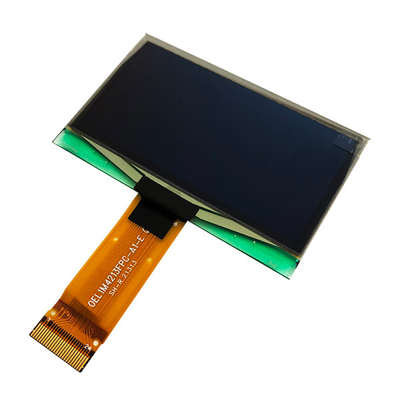

2.42 inch OLED-scherm 128x64 gele lettertypen PMOLED-scherm SSD1309 Controller SPI+IIC Interface

2.42 inch OLED-scherm 128x64 gele lettertypen PMOLED-scherm SSD1309 Controller SPI+IIC Interface
2.42 inch OLED-scherm 128x64 gele lettertypen PMOLED-scherm SSD1309 Controller SPI+IIC Interface 2.42 inch OLED-scherm 128x64 gele lettertypen PMOLED-scherm SSD1309 Controller SPI+IIC Interface 2.42 inch OLED-scherm 128x64 gele lettertypen PMOLED-scherm SSD1309 Controller SPI+IIC Interface 2.42 inch OLED-scherm 128x64 gele lettertypen PMOLED-scherm SSD1309 Controller SPI+IIC Interface

Grote Afbeelding :  2.42 inch OLED-scherm 128x64 gele lettertypen PMOLED-scherm SSD1309 Controller SPI+IIC Interface

Productdetails:
Plaats van herkomst: ShenZhen / China
Merknaam: SAEF
Certificering: ISO9001 / ISO14000
Modelnummer: SFOS242XZ-12864Y01
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 3 stuks
Prijs: Price is Negotiable based on order lot quantity
Verpakking Details: standaardpakket voor uitvoer
Levertijd: 1-3 weken
Betalingscondities: L/C, T/T, Western Union, Paypal
Levering vermogen: 3000K stuks per maand

2.42 inch OLED-scherm 128x64 gele lettertypen PMOLED-scherm SSD1309 Controller SPI+IIC Interface

beschrijving
Producten: 2.42 inch OLED Resolutie: Resolutie 128 x 64 punten
Glastype: OLED Optica: Alle kijkhoeken 80/80/80/80
Interface: I2C, SPI, 6800, 8080 Facultatief Lijst Dim.: 60.50 × 73,00 × 2,00 (mm)
Actief gebied: 55.01 × 27.49 (mm) Pixel Pitch: 0.43 × 0,43 (mm)
werktemperatuur: -40°C aan +70°C Opbergtemperatuur: -40°C tot +85°C
Pinnummer: 24 pinnen Controller: SSD1309 of gelijkwaardig
Rijmodus: 1/64 Werkcyclus Verbinding: COG+FPC
Contrastverhouding: 2000: 1 Naleving: REACH- en RoHS-conform
Markeren:

2.42 inch OLED-scherm

,

Gele lettertypen PMOLED scherm

,

128x64 OLED-scherm

Gegevensblad Download

SFOS242XZ-12864Y01 Specificatie.pdf





Over dit item 2.42-inch OLED 128x64 Geel lettertypeSFOS242XZ-12864Y01



Overzicht



Het 2,42-inch OLED-scherm met een resolutie van 128x64 pixels is een geavanceerd PMOLED-scherm dat gebruik maakt van een SSD1309-controller.dit scherm heeft felgele lettertypenDe OLED-technologie biedt een hoog contrast en levendige kleuren, waardoor het een ideale keuze is voor ingebedde systemen, doe-het-zelf elektronicaprojecten, slimme apparaten en meer.verbetering van de zichtbaarheid onder verschillende lichtomstandigheden.



Belangrijkste kenmerken

  1. Display type:

    • PMOLED-technologie (Passive Matrix OLED) biedt een uitstekende beeldkwaliteit en kleurcontrast.
  2. Resolutie:

    • 128 x 64 pixels, voor scherp en helder beeld.
  3. Kleur:

    • Geel lettertype op een zwarte achtergrond zorgt voor een opvallend visuele effect, waardoor het gemakkelijk te lezen is vanaf een afstand.Ondertussen kunnen we lettertypen kleuren zoals wit, blauw en groen ondersteunen voor selectie.
  4. Grootte:

    • Het compacte 2,42-inch scherm is geschikt voor verschillende toepassingen zonder te veel ruimte in te nemen.
  5. Controleur:

    • Aangedreven door de SSD1309-controller, die een betrouwbare prestatie en compatibiliteit met een reeks microcontrollers garandeert.
  6. Interface:

    • Ondersteunt zowel SPI (Serial Peripheral Interface) als I2C (Inter-Integrated Circuit) communicatieprotocollen, waardoor de verbindingen flexibel zijn en de ontwerpintegratie vereenvoudigd wordt.
  7. Laag energieverbruik:

    • De OLED-technologie is energiezuinig, waardoor het een uitstekende optie is voor apparaten die op batterijen werken.
  8. Grote kijkhoek:

    • Biedt een brede kijkhoek van 170 graden, zodat de beeldkwaliteit consistent is vanuit meerdere perspectieven.
  9. Gemakkelijk te gebruiken:

    • Komt met uitgebreide documentatie en voorbeeldcodes voor eenvoudige integratie met populaire programmeeromgevingen en microcontrollers zoals Arduino, Raspberry Pi en ESP8266/ESP32.
  10. Duurzaamheid:

    • OLED-displays hebben geen achtergrondverlichting, waardoor ze robuuster en geschikter zijn voor verschillende omgevingsomstandigheden.

Toepassingen

  • Draagbare apparaten
  • IoT-projecten
  • Huisautomatiseringssystemen
  • Robotica-displays
  • Elektronisch reklabel
  • Industriële controles



Conclusies



Het 2,42-inch OLED 128x64 Yellow Fonts PMOLED-scherm (SSD1309 Controller) is een veelzijdige en efficiënte displayoplossing die uitstekende prestaties en zichtbaarheid biedt.Of u nu een nieuw product ontwikkelt of een bestaand systeem upgrades, dit OLED-scherm zal zeker de gebruikerservaring en functionaliteit in een veelheid van toepassingen verbeteren.





Specificaties voor het weergeven



1) Display Mode: Passieve matrix

2) Display Kleur: Monochroom (geel), wit, blauw en groen optionele

3) Rijdbelasting: 1/64





Mechanische specificaties



1) Schets: volgens de bijgevoegde schets

2) Aantal pixels: 128 × 64

3) Panelgrootte: 60,5 × 37 × 1,8 mm

4) Actief gebied: 55,01 × 27,49 (mm)

5) Pixel Pitch: 0,43 × 0,43 (mm)

6) Pixelgrootte: 0,4 × 0,4 (mm)

7) Gewicht: TBD





Mechanische tekening

2.42 inch OLED-scherm 128x64 gele lettertypen PMOLED-scherm SSD1309 Controller SPI+IIC Interface 0



2.42 inch OLED-scherm 128x64 gele lettertypen PMOLED-scherm SSD1309 Controller SPI+IIC Interface 1



Absolute maximale ratings



  Parameter Symbool Min. Maximaal Eenheid
Voerspanning voor logica VDD -Nee.3 4 V
Voerspanning voor het scherm VCC 8 17 V
Werktemperatuur Top -40 70 .C
Bergingstemperatuur TSTG -40 85 .C
Levensduur (220 cd/m2)   13,000 - uur
Levensduur (200 cd/m2)   15,000 - uur
  Levensduur (180 cd/m2)   16,000 - uur





Elektrische specificaties



Kenmerken Symbool Voorwaarden Min. Type Maximaal Eenheid
Stroomverbruik in normale stand   Alle pixels aan - 43 52 mA
Stroomverbruik in de standbystand   Standby-modus 10% pixels aan - 0.5 1.5 mA
Stroomverbruik in normale stand   Alle pixels aan -     mW
Energieverbruik in de standbystand   Standby-modus 10% pixels aan



-

6.5 19.5 mW
Helderheid Lbr - 130 150 - cd/m2
C.I.E. (Geel) (x) (y) C.I.E. 1931 0.41 0.45 0.49
0.49 0.53 0.57
Contrasten in donkere kamers CR - 2000:1 - -
Zienhoek   - 160 - - graad





Productbeeld

2.42 inch OLED-scherm 128x64 gele lettertypen PMOLED-scherm SSD1309 Controller SPI+IIC Interface 22.42 inch OLED-scherm 128x64 gele lettertypen PMOLED-scherm SSD1309 Controller SPI+IIC Interface 32.42 inch OLED-scherm 128x64 gele lettertypen PMOLED-scherm SSD1309 Controller SPI+IIC Interface 4







Fabrieksfaciliteiten en certificaten

2.42 inch OLED-scherm 128x64 gele lettertypen PMOLED-scherm SSD1309 Controller SPI+IIC Interface 52.42 inch OLED-scherm 128x64 gele lettertypen PMOLED-scherm SSD1309 Controller SPI+IIC Interface 6
