Productdetails:
|
| Producten: | 2.48 inch cirkelvormig TFT-display | Resolutie: | 480 (RGB) x 480 punten |
|---|---|---|---|
| Oppervlaktehelderheid: | 500 cd/m2 (nits) | aanraakscherm: | Beschikbaar / Facultatief |
| Zichtrichting: | IPS Volledige het Bekijken Hoek | DRIVER IC: | ST7701S |
| Pinnummer: | 40 pin's | Verbinding: | ZIF |
| Interface: | 3SPI+18RGB | LED-levensduur: | 40,000 uur |
| Bovenkant:: | -20°C tot +70°C | Naleving: | REACH- en RoHS-conform |
| Markeren: | Ronde 2,8 inch TFT-display,Circulair LCD-scherm voor automobiel |
||
Gegevensblad Download
SFTO248XC-7204AN Specificatie.pdf
Product Inleiding: 2,8 inch cirkelvormig TFT-scherm voor de automobielindustrieSFTO248XC-7204AN
We presenteren ons state-of-the-art 2,8-inch TFT-display SFTO248XC-7204AN, speciaal ontworpen voor veelzijdigheid en duurzaamheid in voertuigtoepassingen.Het cirkelvormige lcd-scherm is voorzien van een display met een hoge resolutie van 480x480 pixelsMet zijn geavanceerde SPI+RGB-interface is dit scherm ontworpen voor naadloze integratie in automobielsystemen.
Ons 2,8 inch cirkelvormig TFT-display SFTO248XC-7204AN is een geavanceerde oplossing voor de moderne automobielbehoeften, met uitzonderlijke kwaliteit, prestaties en duurzaamheid.Of het nu gaat om de productie van nieuwe voertuigen of de opwaardering van de aftermarketDit scherm is ontworpen om de rijervaring te verbeteren met geavanceerde technologie en superieure beeldmateriaal.
Voor meer informatie over dit product of om een bestelling te plaatsen, neem vandaag nog contact met ons op!
| Kenmerken | Specificaties | |
|
Specificaties weergeven. |
LCD-type | 2.48 inch |
| Resolutie (H*V) | 480 (RGB) × 480 | |
| Technologie | a-Si TFT | |
| Pixelconfiguratie | RGB Verticale streep | |
| Afbeeldingsmodus | Normaal zwart | |
| Zichtrichting | Alle | |
| Inversie richting van de grijze schaal | - | |
|
Mechanische apparatuur Kenmerken |
Omtrek (W x H x T) (mm) | 65.87*69.04*1.85 |
| Actieve oppervlakte ((mm) | 62.93 maal 62.93 | |
| CTP Zichtgebied ((mm) | / | |
| Met/zonder touchscreen | Zonder | |
| Type aansluiting | 0.5 pitch 40 pin | |
| Achterlichttype | LED's | |
| Gewicht (g) | TBD | |
|
Elektrische apparatuur Kenmerken |
Interface voor het weergeven | 3SPI+18RGB |
| Aantal kleuren | 262K | |
| Display Driver IC | ST7701S | |
Mechanische tekening
Pin toewijzing
| 1 | LED A | LED-anode |
| 2 | LED K | LED-kathood |
| 3 | LED K | LED-kathood |
| 4 | GND | Ground |
| 5 | VCI | Stroomvoorziening |
| 6 | Reset | Reset signaal, actief laag. |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | SDA | SPI-gegevenssignaal |
| 10 | SCK | SPI Clock signaal |
| 11 | CS | SPI Chip selectie signaal |
| 12 | PCLK | RGB-puntkloksignaal |
| 13 | DE | RGB-gegevenssignalen |
| 14 | VSYNC | RGB-frame synchronisatie signaal |
| 15 | HSYNC | RGB-lijn synchronisatie signaal |
| 16 tot 33 | DB0~DB17 | RGB-gegevenssignaal ((DB0:BLUE LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB) |
| 34 | GND | Ground |
| 35 | TP_INT | Aanraking onderbreken |
| 36 | TP_SDA | Aanraak IIC-gegevenssignaal |
| 37 | TP_SCL | Aanraking IIC Clock signaal |
| 38 | TP_RESET | Touch Reset Signal |
| 39 | TP_VCI | Aanraking Stromvoorziening |
| 40 | GND | Ground |
Absolute maximale ratings
| Artikel 1 | Symbool | Waarde | Eenheid |
| Stroomtoevoerspanning voor logica | VDD | 0.3~3.3 | V |
| Inlaatspanning | Vinaal | VDD+0.3 | V |
| Werktemperatuur | Topr | - 20 tot 70 | °C |
| Bergingstemperatuur | Tstg | -30 tot 80 | °C |
Elektrische kenmerken
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid | Testvoorwaarde |
| Werkspanning | VDD | 2.5 | 2.8 | 3.3 | V | - |
| Voedingsstroom | IDD | - | - | 50 | mA | VDD = 2,8V, Ta = 25,C |
| Inlaatspanning | HIV | 0.8VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.2VDD | V | ||
| Inlaatlektrom | IIL | - Eén.0 | - | 1.0 | μA | VIN=VDD of VSS |
Achtergrondverlichting
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid |
| Voorstroom | Indien | - Dat is... | 20 | - Dat is... | mA |
| Voorspanning | VF | - | 19.2 | - | V |
| Verbindingsmodus | - Dat is... | 6S | - Dat is... | ||
| LED-nummer | / | 6 | stuks | ||
| LED-levensduur | 40000 | 50000 |
Optische kenmerken
| Artikel 1 | Symbool | Voorwaarde | Min. | Type | Maximaal | Eenheid |
|
Uitzichthoeken |
θT |
CR≥10 |
80 | 85 | - |
Degree |
| θ B | 80 | 85 | - | |||
| θ L | 80 | 85 | - | |||
| θ R | 80 | 85 | - | |||
| Contrastverhouding | CR | θ=0° | 800 | 1000 |
- |
- |
| Reactietijd | Tonnage | 25°C |
- |
30 | 35 |
ms |
| TOFF | ||||||
| Uniformiteit | U |
- |
67 | 72 |
- |
% |
| NTSC |
- |
- |
- |
70 |
- |
% |
| Luminansie | L |
- |
500 |
- |
cd/m2 |

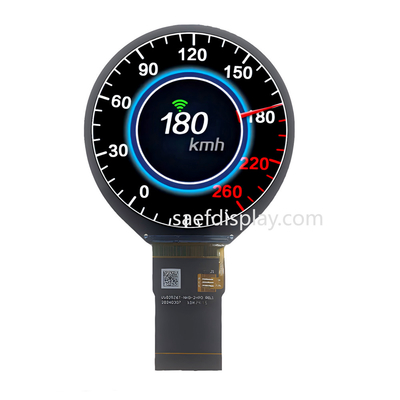

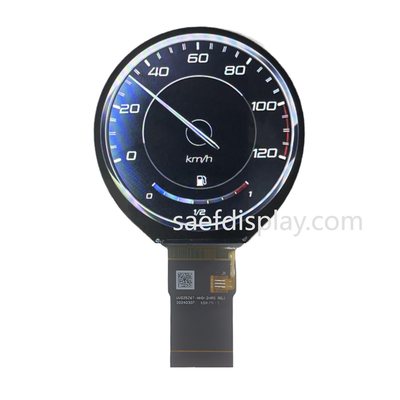

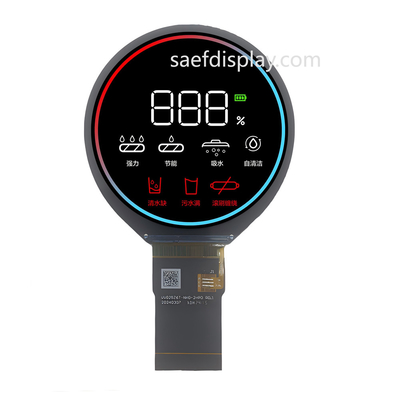

Productbeeld
